Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 4WD (ZRE154_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.5 (NZE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.2 D (ADE157_, ADE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.0 D-4D (ADE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

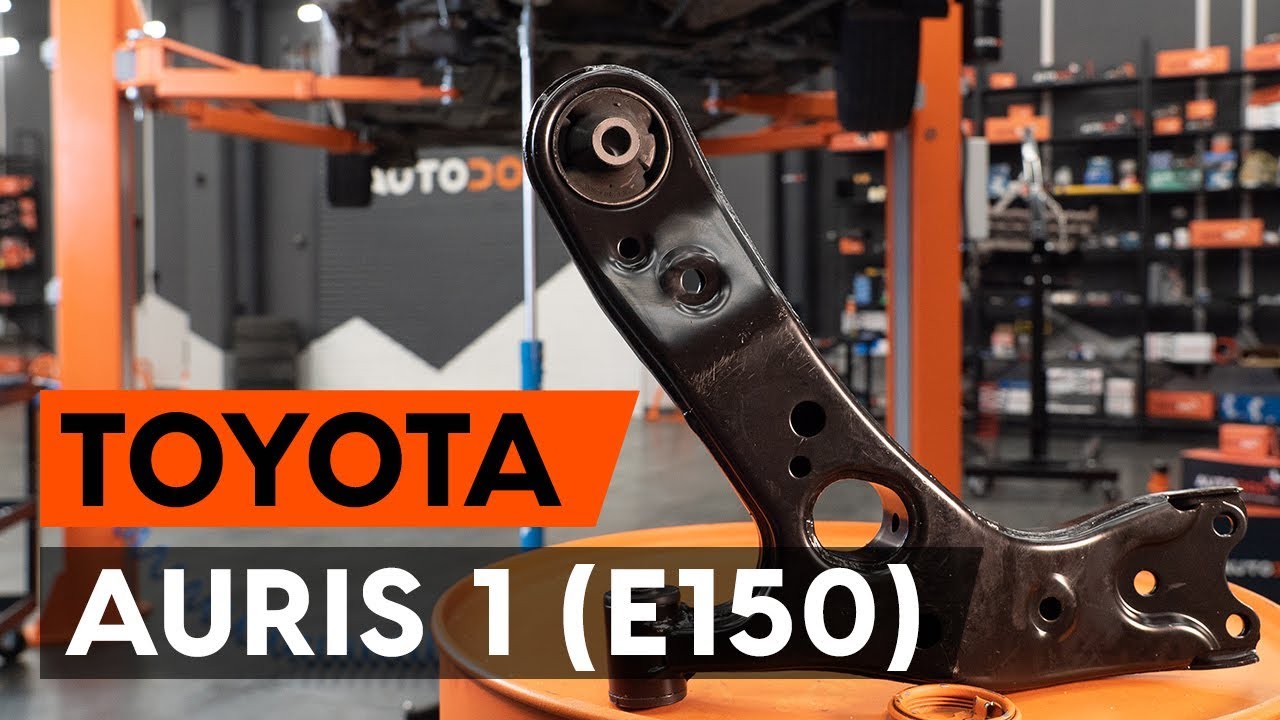

Comment remplacer un bras de suspension avant sur TOYOTA AURIS 1 (E150) [TUTORIEL AUTODOC]

Comment changer : bras inférieur avant sur Toyota Auris E15 - Guide de remplacement

Toutes les pièces à remplacer : Bras de Suspension sur AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) et autres modèles TOYOTA

Bras de suspension

Kit bras de suspension

Biellette de barre stabilisatrice

        Bras de suspension pour TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_) Essence (144 CH)

        Bras de suspension pour TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 4WD (ZRE154_) Essence (136 CH)

        Bras de suspension pour TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.5 (NZE151_) Essence (110 CH)

        Bras de suspension pour TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.2 D (ADE157_, ADE151_) Diesel (177 CH)

        Bras de suspension pour TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.0 D-4D (ADE150_) Diesel (126 CH)

        Bras de suspension pour TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_) Diesel (90 CH)

        Bras de suspension pour TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_) Essence (124 CH)

        Bras de suspension pour TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_) Essence (97 CH)

        Bras de suspension pour TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152) Essence (136 CH)

Remplacement : bras inférieur avant – Toyota Auris E15. Outils dont vous pourriez avoir besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.22

                        Douille d'entraînement n°10

                        Douille d'entraînement n°14

                        Douille d'entraînement n°17

                        Douille d'entraînement n°22

                        Douille longue à choc pour jantes No.21

                        Clé à cliquet

                        Clé dynamométrique

                        Porte-taraud

                        Outil d'extraction de clips

                        Pied-de-biche

                        Cric hydraulique téléscopique pour transmission

                        Cale de roue

Acheter des outils

Remplacement : bras inférieur avant – Toyota Auris E15. Conseil des experts d’AUTODOC :

La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : bras inférieur avant – Toyota Auris E15. Suivez les étapes suivantes :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Sécurisez les roues avec des cales.
Étape 4

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 5

Surèlevez l'avant de la voiture et arrimez la.
Étape 6

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Toyota Auris E15
Étape 7

Retirez la roue.
Étape 8

Défaites les attaches du carénage sous moteur. Utilisez une douille n° 10. Utilisez une clé à cliquet. Utilisez un outil d'extraction de clips.
Étape 9

Retirez le carénage sous moteur.
Étape 10

Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Remplacement : bras inférieur avant – Toyota Auris E15. AUTODOC recommande :
Attendez quelques minutes après l'application.Portez des lunettes de protection.
Étape 11

Dévissez les fixations qui lient le joint à rotule au bras de contrôle de suspension. Utilisez une douille n° 17.
Étape 12

Abaissez la voiture.

Étape 13

Dévissez les fixations du réservoir de liquide de refroidissement. Utilisez une douille n° 14. Utilisez une clé à cliquet.
Étape 14

Dévissez la fixation supérieure du support moteur. Utilisez une douille n° 17. Utilisez une clé à cliquet.
Étape 15

Surèlevez l'avant de la voiture et arrimez la.
Étape 16

Soutenez le moteur au niveau du collecteur d'huile.

Remplacement : bras inférieur avant – Toyota Auris E15. Conseil :
Assurez-vous que le moteur soit soutenu.
Étape 17

Nettoyez les fixations reliant le bras de commande au sous-châssis. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 18

Dévissez l'attache du bras avant. Utilisez une douille n° 22. Utilisez un porte-taraud.
Étape 19

Retirez la fixation avant du bras de suspension.
Étape 20

Nettoyez les fixations reliant le bras de commande au sous-châssis. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 21

Dévissez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une clé mixte de No.22. Utilisez une douille n° 22. Utilisez un porte-taraud.
Étape 22

Retirez la fixation arrière du bras de suspension.
Étape 23

Retirez l'arbre. Servez-vous d'un pied-de-biche.
Étape 24

Nettoyez les sièges de fixations et le filetage du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 25

Installez un arbre neuf.

Remplacement : bras inférieur avant – Toyota Auris E15. Conseil des experts d’AUTODOC :
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.Prenez garde à ne pas endommager la protection du joint.
Étape 26

Installez la fixation avant du bras.
Étape 27

Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 28

Vissez les fixations de la rotule. Utilisez une douille n° 17. Utilisez une clé à cliquet.
Étape 29

Installez la fixation arrière du bras.
Étape 30

Vissez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une clé mixte de No.22. Utilisez une douille n° 22. Utilisez une clé à cliquet.

Étape 31

Retirez le cric à transmission hydraulique.

AUTODOC recommande:
Remplacement : bras inférieur avant – Toyota Auris E15. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 32

Supportez le bras. Servez vous d'un cric à transmission hydraulique.
Étape 33

Serrez la fixation avant reliant le bras de commande au sous-châssis. Utilisez une douille n° 22. Utilisez une clé dynamométrique. Serrez-le jusqu'à 233 Nm.
Étape 34

Serrez la fixation arrière du bras de suspension. Utilisez une clé mixte de No.22. Utilisez une douille n° 22. Utilisez une clé dynamométrique. Serrez-le jusqu'à 233 Nm.
Étape 35

Serrez l'attache du joint rotule. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 89 Nm.
Étape 36

Retirez le support du dessous du bras.

Remplacement : bras inférieur avant – Toyota Auris E15. Les professionnels recommandent :
Abaissez le cric à transmission hydraulique progressivement, sans à-coups, pour éviter d'endommager les montages et les mécanismes.
Étape 37

Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.
Étape 38

Remettez en place le carénage sous moteur.
Étape 39

Serrez les fixations du carénage sous moteur. Utilisez une douille n° 10. Utilisez une clé à cliquet. Utilisez un outil d'extraction de clips.
Étape 40

Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.
Étape 41

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 42

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : bras inférieur avant – Toyota Auris E15. Après avoir appliqué le spray, attendez quelques minutes.
Étape 43

Installez la roue.

AUTODOC recommande:
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 44

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 45

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 103 Nm.
Étape 46

Serrez la fixation supérieure du support moteur. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 75 Nm.
Étape 47

Vissez les fixations du réservoir de liquide de refroidissement. Utilisez une douille n° 14. Utilisez une clé à cliquet.
Étape 48

Retirez la housse d'aile.
Étape 49

Fermez le capot.
Étape 50

Retirez les crics et les cales.
