Comment effectuer un remplacement de Bras de Suspension 2.2 D 4WD (ALA30_) Toyota RAV4 III
Clause de non-responsabilité
Changez vous-même Bras de Suspension TOYOTA RAV4 - manuels et tutoriels vidéo

Comment changer : bras inférieur avant sur Toyota RAV4 III - Guide de remplacement

téléchargements: 29
Vues: 419
Téléchargez votre tutoriel gratuit et résolvez vous-même les problèmes de TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35) Téléchargement gratuit 2.41 MB Bras de Suspension pour Toyota RAV4 III Achetez maintenant
Laisser un commentaire Ouvrir dans un nouvel onglet
Important !
Cette procédure de remplacement peut être appliquée sur le modèle:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

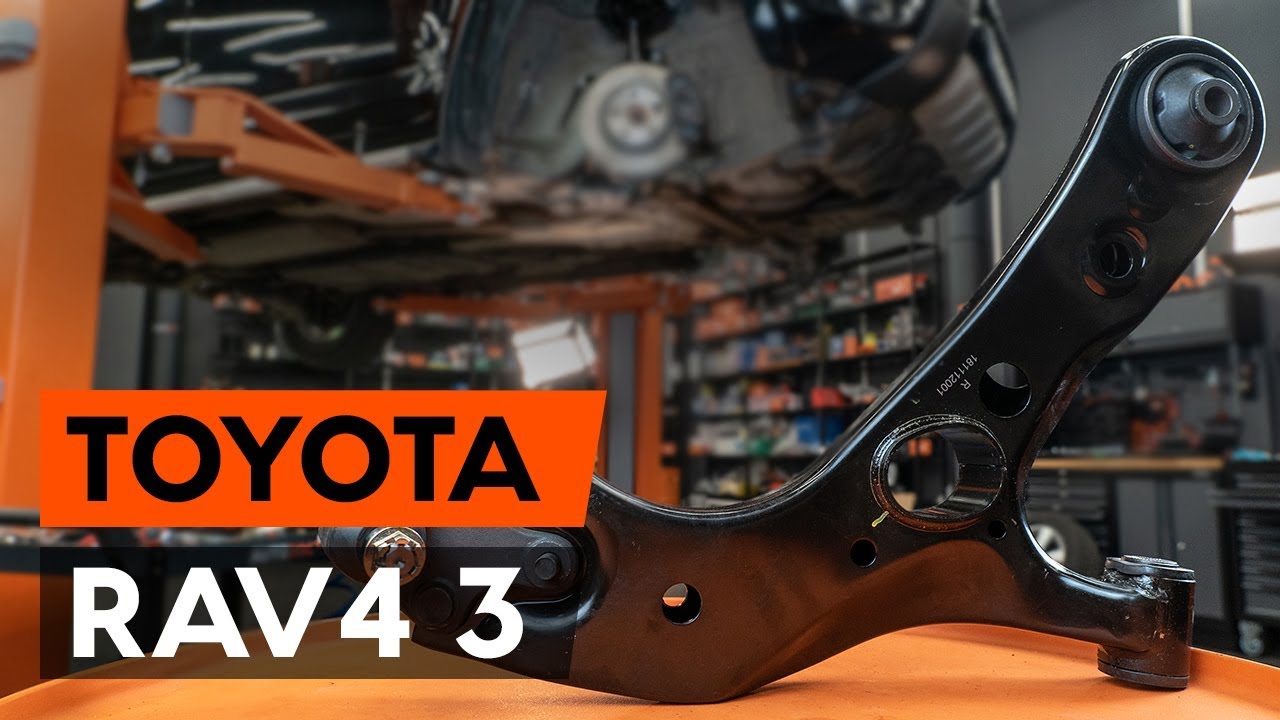

Comment remplacer un bras de suspension avant sur TOYOTA RAV 4 3 (XA30)

Comment changer : bras inférieur avant sur Toyota RAV4 III - Guide de remplacement
Publiée le : 16/08/2019
12K vues
Toutes les pièces à remplacer : Bras de Suspension sur RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) et autres modèles TOYOTA
Produits alternatifs
Comment remplacer Bras de suspension sur Toyota RAV4 III 2.2 D 4WD (ALA30_): des instructions étape par étape pour des réparations automobile faciles Bras de suspension
Outillage
Remplacement : bras inférieur avant – Toyota RAV4 III. Outils dont vous pourriez avoir besoin :
Brosse métallique
Aérosol WD-40
Nettoyant freins
Graisse au cuivre
Clé mixte de No.19
Douille d'entraînement n°12
Douille d'entraînement n°17
Douille d'entraînement n°22
Douille longue à choc pour jantes No.21
Clé dynamométrique
Pied-de-biche
Porte-taraud
Tournevis À Tête Plate
Pinces à bout rond
Extracteur de joints à bille
Cric hydraulique téléscopique pour transmission
Cale de roue
Acheter des outils
Remplacement : bras inférieur avant – Toyota RAV4 III. AUTODOC recommande :
  • La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
  • Toutes les opérations doivent être conduites avec le moteur éteint.
Remplacement : bras inférieur avant – Toyota RAV4 III. Ordre recommandé des étapes :
  1. Étape 1
    Comment changer les Bras de Suspension sur TOYOTA RAV4 - Manuels PDF et vidéo gratuits
    Sécurisez les roues avec des cales.
  2. Étape 2
    Comment remplacer TOYOTA RAV4 Bras de Suspension - manuels pas à pas et guides vidéo
    Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21.
  3. Étape 3
    TOYOTA RAV4 Bras de Suspension remplacement : manuels d'atelier gratuits
    Surèlevez l'avant de la voiture et arrimez la.
  4. Étape 4
    Changer Bras de Suspension sur TOYOTA RAV4 par vous-même
    Dévissez les boulons de la roue.
    AUTODOC recommande:
    Attention ! Tenez la roue en dévissant les boulons de fixation. Toyota RAV4 III
  5. Étape 5
    Comment retirer TOYOTA RAV4 Bras de Suspension - instructions en ligne faciles à suivre
    Retirez la roue.
  6. Étape 6
    Comment remplacer Bras de Suspension sur TOYOTA RAV4 : téléchargez les manuels PDF et les instructions vidéo
    Défaites les attaches du carénage sous moteur. Utilisez une douille n° 12.
  7. Étape 7
    À quel point est-il difficile de le faire soi-même : télécharger le guide illustré pour le changement de Bras de Suspension sur TOYOTA RAV4
    Retirez le carénage sous moteur.
  8. Étape 8
    TOYOTA RAV4 Bras de Suspension manuel de remplacement étape par étape
    Retirez la goupille fendue. Utilisez un tournevis plat. Servez-vous de pinces à bout rond.
  9. Étape 9
    Combien de temps dure le remplacement : Bras de Suspension sur TOYOTA RAV4 - manuel PDF informatif
    Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
  10. Étape 10
    TOYOTA RAV4 Bras de Suspension remplacement: guides en ligne et tutoriels vidéo
    Nettoyez la fixation reliant le joint à rotule au porte-fusée. Utilisez une clé mixte de No.19
  11. Étape 11
    Remplacer Bras de Suspension sur TOYOTA RAV4 par vous-même
    Dévissez l'attache du bras avant. Utilisez une douille n° 22. Utilisez un porte-taraud.
  12. Étape 12
    TOYOTA RAV4 Bras de Suspension manuel d'atelier pour remplacer soi-même
    Retirez la fixation avant du bras de suspension.
  13. Étape 13
    Comment changer Bras de Suspension sur TOYOTA RAV4 - trucs et astuces
    Dévissez l'attache du bras arrière. Utilisez une douille n° 22. Utilisez un porte-taraud.
  14. Étape 14
    Recommandations étape par étape pour remplacer soi-même TOYOTA RAV4 Bras de Suspension
    Retirez la fixation arrière du bras de suspension.
  15. Étape 15
    Le remplacement de Bras de Suspension sur TOYOTA RAV4 n'est plus un problème avec notre tutoriel étape par étape. Vérifiez-le!
    Dévissez les fixations qui lient le joint à rotule au bras de contrôle de suspension. Utilisez une douille n° 17.
  16. Étape 16
    Comment changer les Bras de Suspension sur TOYOTA RAV4 - Manuels PDF et vidéo gratuits
    Déconnectez le joint sphérique du bras.
  17. Étape 17
    Comment remplacer TOYOTA RAV4 Bras de Suspension - manuels pas à pas et guides vidéo
    Retirez l'arbre. Servez-vous d'un pied-de-biche.
  18. Étape 18
    TOYOTA RAV4 Bras de Suspension remplacement : manuels d'atelier gratuits
    Déconnectez le joint rotule de la fusée d'essieu. Servez-vous d'un extracteur de rotules.
  19. Étape 19
    Changer Bras de Suspension sur TOYOTA RAV4 par vous-même
    Nettoyez les sièges de fixations et le filetage du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
  20. Étape 20
    Comment retirer TOYOTA RAV4 Bras de Suspension - instructions en ligne faciles à suivre
    Installez un arbre neuf.
    AUTODOC recommande:
    Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.Prenez garde à ne pas endommager la protection du joint.
  21. Étape 21
    Comment remplacer Bras de Suspension sur TOYOTA RAV4 : téléchargez les manuels PDF et les instructions vidéo
    Installez la fixation arrière du bras.
  22. Étape 22
    À quel point est-il difficile de le faire soi-même : télécharger le guide illustré pour le changement de Bras de Suspension sur TOYOTA RAV4
    Installez la fixation avant du bras.
  23. Étape 23
    TOYOTA RAV4 Bras de Suspension manuel de remplacement étape par étape
    Attachez le joint à rotule au bras de contrôle.
  24. Étape 24
    Combien de temps dure le remplacement : Bras de Suspension sur TOYOTA RAV4 - manuel PDF informatif
    Vissez les fixations de la rotule. Utilisez une douille n° 17.
Commentaires – 2
  • V. J.
    20.07.2024 07:52
    Membre
    Les couples de serrages donnés dans la vidéo sont différents de ceux donnés dans la version web. 95Nm pour les supsension inférieur de triangle de suspension, c'est complètement fantaisiste et accessoirement très dangereux. Les couples corrects sont ceux du tutoriel web, a savoir 175 et 212Nm. Merci de corriger avant qu'il y'ait un accident grave !!!!
  • Aurore Cotaya
    22.07.2024 09:38
    Modérateur
    Bonjour Monsieur,
    merci pour votre commentaire !
    Oui, vous avez raison, cela nous sera utile. Je vous remercie de votre attention.
    Nous restons à votre disposition si vous avez quelques questions que ce soit.
    Cordialement, l’équipe Autodoc
