Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
BMW 1 Coupe (E82) M, BMW 1 Coupe (E82) 118 d, BMW 1 Coupe (E82) 135 i, BMW 1 Coupe (E82) 120 d, BMW 1 Coupe (E82) 123 d, BMW 1 Coupe (E82) 125 i, BMW 1 Coupe (E82) 120 d, BMW 1 Coupe (E82) 120 i, BMW 1 Coupe (E82) 118 d, BMW 1 Coupe (E82) 128 i, BMW 1 Coupe (E82) 120 i, BMW 1 Coupe (E82) 120 d, BMW 1 Coupe (E82) 135 i … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

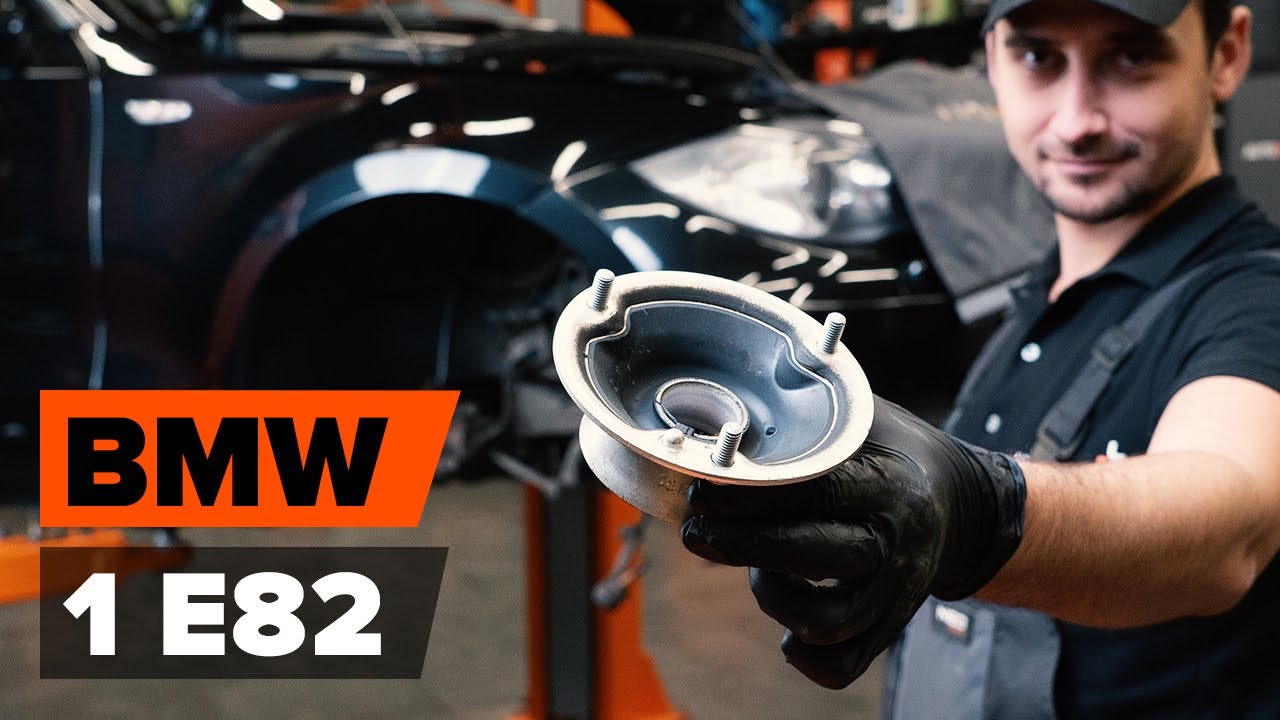

Comment remplacer une coupelle d'amortisseur sur BMW Série 1 E82 [TUTORIEL AUTODOC]

Comment changer : coupelle d'amortisseur avant sur BMW E82 - Guide de remplacement

Toutes les pièces à remplacer : Coupelle d'Amortisseur sur 1 Coupe (E82) et autres modèles BMW

Coupelle d'amortisseur

Kit de réparation, coupelle de suspension

Appareil d'appui à balancier, coupelle de suspension

Anneau de support, coupelle de suspension

        Coupelle d'amortisseur pour BMW 1 Coupe (E82) M Essence (340 CH)

        Coupelle d'amortisseur pour BMW 1 Coupe (E82) 118 d Diesel (136 CH)

        Coupelle d'amortisseur pour BMW 1 Coupe (E82) 135 i Essence (306 CH)

        Coupelle d'amortisseur pour BMW 1 Coupe (E82) 120 d Diesel (177 CH)

        Coupelle d'amortisseur pour BMW 1 Coupe (E82) 123 d Diesel (204 CH)

        Coupelle d'amortisseur pour BMW 1 Coupe (E82) 125 i Essence (218 CH)

        Coupelle d'amortisseur pour BMW 1 Coupe (E82) 120 d Diesel (163 CH)

        Coupelle d'amortisseur pour BMW 1 Coupe (E82) 120 i Essence (170 CH)

        Coupelle d'amortisseur pour BMW 1 Coupe (E82) 118 d Diesel (143 CH)

Remplacement : coupelle d'amortisseur – BMW E82. Outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.13

                        Clé mixte de No.18

                        Douille hexagonale n° H6.

                        Douille d'entraînement n°13

                        Douille d'entraînement n°15

                        Douille d'entraînement n°18

                        Douille d'entraînement n°21

                        Douille longue à choc pour jantes No.17

                        Douille pour amortisseur

                        Clé à cliquet

                        Clé dynamométrique

                        Porte-taraud

                        Pied-de-biche

                        Compresseur hydraulique de ressort d'amortisseur

                        Cric hydraulique téléscopique pour transmission

                        Couverture des ailes

                        Cale de roue

Acheter des outils

Remplacement : coupelle d'amortisseur – BMW E82. Les experts d'AUTODOC recommandent :

La procédure de remplacement est la même pour les coupelles d'amortisseur droite et gauche sur la suspension avant.
Tous les coupelles d'amortisseurs doivent être changées en même temps.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : coupelle d'amortisseur – BMW E82. Ordre recommandé des étapes :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Nettoyez les fixations du support supérieur de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 4

Devissez la fixation supérieure du support d'amortisseur. Utilisez une clé mixte de No.13.
Étape 5

Sécurisez les roues avec des cales.
Étape 6

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 7

Surèlevez l'avant de la voiture et arrimez la.
Étape 8

Dévissez les boulons de la roue.

Remplacement : coupelle d'amortisseur – BMW E82. Conseil :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 9

Retirez la roue.
Étape 10

Nettoyez les fixations des stabilisateurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 11

Dévissez la fixation reliant la biellette à l'amortisseur. Utilisez une clé mixte de No.18. Utilisez une douille n° 15. Utilisez une clé à cliquet.
Étape 12

Retirez la barre stabilisatrice.
Étape 13

Débranchez les fils du capteur d'ABS.
Étape 14

Détachez le connecteur du capteur ABS.
Étape 15

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 16

Nettoyez les éléments de fixation du support des étriers de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 17

Dévissez l'attache du support d'étrier. Utilisez une douille n° 18. Utilisez un porte-taraud.
Étape 18

Retirez l'étrier de frein avec son support.

Remplacement : coupelle d'amortisseur – BMW E82. AUTODOC recommande :
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.
Étape 19

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 20

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé à cliquet.
Étape 21

Déconnectez l'extrémité de la barre de la fusée d'essieu.
Étape 22

Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 23

Dévissez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une clé mixte de No.18. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 24

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 25

Dévissez la fixation inférieure assurant la connexion entre lа jambe d'amortisseur et le porte-fusée. Utilisez une clé mixte de No.18. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 26

Dévissez l'attache du bras avant. Utilisez une clé mixte de No.18. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 27

Retirez les écroux de fixations.
Étape 28

Retirez les bras de commande. Servez-vous d'un pied-de-biche.
Étape 29

Retirez l'écrou de fixation.
Étape 30

Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique.
Étape 31

Relâchez la fixation inférieure assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Servez-vous d'une douille spéciale pour retirer l'amortisseur. Utilisez une clé à cliquet.
Étape 32

Abaissez la transmission hydraulique de 10-15 cm.

AUTODOC recommande:
Remplacement : coupelle d'amortisseur – BMW E82. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 33

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 34

Dévissez l'attache supérieure du support de l'amortisseur.

Remplacement : coupelle d'amortisseur – BMW E82. Conseil d’AUTODOC :
Pour éviter de vous blesser, maintenez l'amortisseur quand vous dévissez les vis de fixation.
Étape 35

Retirez l'entretoise de suspension.
Étape 36

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : coupelle d'amortisseur – BMW E82. Conseil des experts d’AUTODOC :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 37

Compressez le ressort.
Étape 38

Retirez la tête d'amortisseur. Servez-vous d'un pied-de-biche.
Étape 39

Lubrifiez la barre d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 40

Retirez l'écrou de la tige de piston de l'entretoise. Utilisez une douille n° 21. Utilisez la clé HEX n° H6. Utilisez une clé à cliquet.
Étape 41

Retirez le support de l'entretoise supérieure.

Remplacement : coupelle d'amortisseur – BMW E82. Les professionnels recommandent :
Examinez le bouchon anti-poussière de l'amortisseur ainsi que la butée. Remplacez-les si nécessaire.
Étape 42

Installez la coupelle supérieure de l'amortisseur et son roulement.
Étape 43

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez une douille n° 21. Utilisez la clé HEX n° H6. Utilisez une clé dynamométrique. Serrez-le jusqu'à 64 Nm.

Remplacement : coupelle d'amortisseur – BMW E82. AUTODOC recommande :
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 44

Lubrifiez la barre d'amortisseur. Utilisez de la graisse au cuivre.
Étape 45

Installez la tête d'amortisseur.
Étape 46

Décompressez le ressort.
Étape 47

Retirez l'amortisseur prémonté.
Étape 48

Appliquez du produit sur l'emplacement de l'amortisseur sur le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 49

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 50

Vissez l'attache supérieure du support de l'amortisseur. Ne serrez pas trop.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en vissant les boulons de fixation. BMW E82
Étape 51

Appliquez du produit sur l'emplacement de l'amortisseur sur le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 52

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 53

Installez l'écrou de fixation.
Étape 54

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:
BMW E82 - N'abaissez pas le cric de transmission brusquement pour éviter d'endommager les composants et les mécanismes de la voiture.
Étape 55

Nettoyez les sièges de fixations et le filetage du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 56

Installez les bras de commande.
Étape 57

Installez les boulons de fixation.
Étape 58

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 59

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 60

Vissez l'écrou de fixation reliant l'embout de biellette à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé à cliquet.
Étape 61

Installez le nouvel étrier ainsi que son support.
Étape 62

Serrez le support de l'étrier de frein. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 110 Nm.
Étape 63

Vissez la fixation qui relie la jambe d'amortisseur à la fusée d'essieu. Utilisez une clé mixte de No.18. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 64

Supportez le bras. Servez vous d'un cric à transmission hydraulique.
Étape 65

Serrez la fixation arrière du bras de suspension. Utilisez une clé mixte de No.18. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 68 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 66

Serrez la fixation avant reliant le bras de commande au sous-châssis. Utilisez une clé mixte de No.18. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 68 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 67

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une clé mixte de No.18. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 82 Nm.
Étape 68

Retirez le support du dessous du bras.

Remplacement : coupelle d'amortisseur – BMW E82. Les experts d'AUTODOC recommandent :
Abaissez le cric à transmission hydraulique progressivement, sans à-coups, pour éviter d'endommager les montages et les mécanismes.
Étape 69

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 165 Nm.

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 70

Attachez le connecteur du capteur ABS.
Étape 71

Branchez les câbles du capteur ABS.
Étape 72

Installez la barre stabilisatrice transversale.
Étape 73

Serrez la fixation reliant la biellette à l'amortisseur. Utilisez une clé mixte de No.18. Utilisez une douille n° 15. Utilisez une clé dynamométrique. Serrez-le jusqu'à 58 Nm.
Étape 74

Traitez toutes les articulations du bras. Appliquez du produit sur les fixations de l'amortisseur. Utilisez de la graisse au cuivre.
Étape 75

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 76

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : coupelle d'amortisseur – BMW E82. Après avoir appliqué le spray, attendez quelques minutes.
Étape 77

Installez la roue.

Remplacement : coupelle d'amortisseur – BMW E82. Conseil des experts d’AUTODOC :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 78

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 79

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 80

Retirez les crics et les cales.
Étape 81

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 34 Nm.
Étape 82

Lubrifiez les fixations de la coupelle d'amortisseur. Utilisez de la graisse au cuivre.
Étape 83

Retirez la housse d'aile.
Étape 84

Fermez le capot.

AUTODOC recommande:
BMW E82 – Appuyez plusieurs fois sur la pédale de frein avec le moteur éteint jusqu'à ce que vous sentiez la résistance augmenter.

Ce manuel vous a-t-il été utile ?

Veuillez évaluer ce manuel sur une échelle de 1 à 5. Si vous avez des questions, n'hésitez pas à nous les poser.

Comment changer : bras inférieur avant sur BMW E82 - Guide de remplacement

Téléchargement gratuit
1.62 MB
Comment changer : roulement de roue avant sur BMW E82 - Guide de remplacement

Téléchargement gratuit
4 MB
Comment changer : coupelle d'amortisseur arrière sur BMW E82 - Guide de remplacement

Téléchargement gratuit
2.55 MB
Comment changer : biellette de barre stabilisatrice arrière sur BMW 1 Coupe (E82) - Guide de remplacement

Téléchargement gratuit
1.06 MB
Comment changer : biellette de barre stabilisatrice avant sur BMW 1 Coupe (E82) - Guide de remplacement

Téléchargement gratuit
1.14 MB
Comment changer : bras supérieur arrière sur BMW 1 Coupe (E82) - Guide de remplacement

Téléchargement gratuit
1.24 MB

Comment changer : coupelle d'amortisseur avant sur BMW 1 5 portes (E87) - Guide de remplacement

Téléchargement gratuit
2.27 MB
Comment changer : coupelle d'amortisseur arrière sur BMW 1 5 portes (E87) - Guide de remplacement

Téléchargement gratuit
2.27 MB
Comment changer : coupelle d'amortisseur avant sur BMW 1 3 portes (E81) - Guide de remplacement

Téléchargement gratuit
2.27 MB
Comment changer : coupelle d'amortisseur arrière sur BMW 1 3 portes (E81) - Guide de remplacement

Téléchargement gratuit
2.27 MB
Comment changer : coupelle d'amortisseur arrière sur BMW E82 - Guide de remplacement

Téléchargement gratuit
2.55 MB
Comment changer : coupelle d'amortisseur avant sur BMW 1 Cabriolet (E88) - Guide de remplacement

Téléchargement gratuit
2.27 MB

Votre page de profil est votre assistant personnel.

Pour suivre les frais auto, tenir un journal, un calendrier de remplacement et enregistrer notes et documents préférés

Installez l'appli AUTODOC CLUB !

Votre gestionnaire personnel de dépenses et des conseils d'entretien pour votre voiture, des rappels sur les rendez-vous à venir et la fréquence des maintenances, des instructions pour effectuer vous-même les réparations : tout cela sur votre téléphone.

Scanner

Pour télécharger l'appli :

- scannez le code QR
- téléchargez depuis l'App Store
- téléchargez depuis Google Play

Comment choisir une voiture d'occasion | AUTODOC

12K vues

Publiée le : 18/07/2020
Restaurer soi-même un étrier de frein | Les conseils d'AUTODOC

129K vues

Publiée le : 02/06/2022
Que faire si le voyant d'airbag s'allume ? | AUTODOC

336K vues

Publiée le : 17/12/2020
Comment nettoyer votre pare-brise et le faire briller | AUTODOC

32K vues

Publiée le : 01/08/2021
