Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Golf II 3/5 portes (19E, 1G1) 1.3, VW Golf II 3/5 portes (19E, 1G1) 1.6, VW Golf II 3/5 portes (19E, 1G1) 1.6, VW Golf II 3/5 portes (19E, 1G1) 1.8, VW Golf II 3/5 portes (19E, 1G1) 1.8 Syncro, VW Golf II 3/5 portes (19E, 1G1) 1.8 i Cat, VW Golf II 3/5 portes (19E, 1G1) 1.8 Syncro, VW Golf II 3/5 portes (19E, 1G1) 1.8 GTI Cat, VW Golf II 3/5 portes (19E, 1G1) 1.8 GTI, VW Golf II 3/5 portes (19E, 1G1) 1.8 GTI 16V, VW Golf II 3/5 portes (19E, 1G1) 1.8 GTI 16V, VW Golf II 3/5 portes (19E, 1G1) 1.6 D, VW Golf II 3/5 portes (19E, 1G1) 1.6 TD, VW Golf II 3/5 portes (19E, 1G1) 1.6 TD, VW Golf II 3/5 portes (19E, 1G1) 1.6 TD, VW Golf II 3/5 portes (19E, 1G1) 1.3 Cat, VW Golf II 3/5 portes (19E, 1G1) 1.8 GTI, VW Golf II 3/5 portes (19E, 1G1) 1.8, VW Golf II 3/5 portes (19E, 1G1) 1.3, VW Golf II 3/5 portes (19E, 1G1) 1.3, VW Golf II 3/5 portes (19E, 1G1) 1.0, VW Golf II 3/5 portes (19E, 1G1) 1.0, VW Golf II 3/5 portes (19E, 1G1) 1.8 GTI, VW Golf II 3/5 portes (19E, 1G1) 1.8 GTI 16V, VW Golf II 3/5 portes (19E, 1G1) 1.6, VW Golf II 3/5 portes (19E, 1G1) 1.8 Syncro, VW Golf II 3/5 portes (19E, 1G1) 1.8 … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

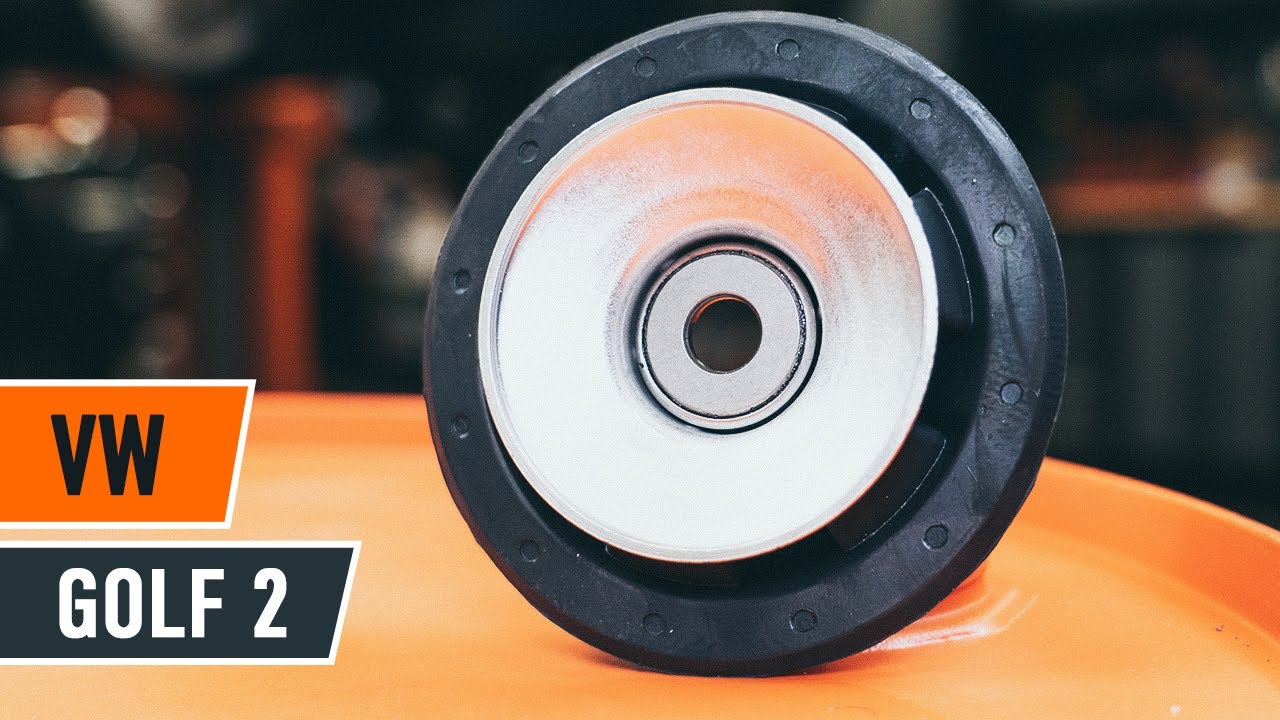

Comment remplacer une coupelle d'amortisseur sur VW GOLF 2 [TUTORIEL AUTODOC]

Comment changer : coupelle d'amortisseur avant sur VW Golf 2 - Guide de remplacement

Toutes les pièces à remplacer : Coupelle d'Amortisseur sur Golf II 3/5 portes (19E, 1G1) et autres modèles VW

Produits alternatifs

Kit de réparation, coupelle de suspension

WM-F 1797 METZGER Coupelle d'amortisseur

10,53 EUR

Boutique

1180S0006 RIDEX Coupelle d'amortisseur

14,57 EUR

Boutique

SM1701 KYB Kit de réparation, coupelle de suspension

14,85 EUR

Boutique

SKSS-0670005 STARK Coupelle d'amortisseur

15,35 EUR

Boutique

07559 FEBI BILSTEIN Coupelle d'amortisseur

15,50 EUR

Boutique

VKDC 35102 SKF Coupelle d'amortisseur

16,83 EUR

Boutique

KB657.01 SNR Kit de réparation, coupelle de suspension

18,44 EUR

Boutique

682308 NK Coupelle d'amortisseur

18,85 EUR

Boutique

10239 01 LEMFÖRDER Coupelle d'amortisseur

20,88 EUR

Boutique

802 047 SACHS Coupelle d'amortisseur

21,72 EUR

Boutique

Remplacement : coupelle d'amortisseur – VW Golf 2. Outils dont vous pourriez avoir besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé dynamométrique

                      Clé mixte de No.19

                      Douille d'entraînement n°19

                      Douille d'entraînement n°22

                      Douille pour ecrou de jambe de suspension de 14.5 mm

                      Douille hexagonale n° H7

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Pied-de-biche

                      Compresseur hydraulique de ressort d'amortisseur

                      Cric hydraulique téléscopique pour transmission

                      Couverture des ailes

                      Cale de roue

Acheter des outils

Remplacement : coupelle d'amortisseur – VW Golf 2. Conseil des experts d’AUTODOC :

La procédure de remplacement est la même pour les coupelles d'amortisseur droite et gauche sur la suspension avant.
Tous les coupelles d'amortisseurs doivent être changées en même temps.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : coupelle d'amortisseur – VW Golf 2. Suivez les étapes suivantes :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Nettoyez la fixation supérieure du support de la jambe de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 4

Devissez la fixation supérieure du support d'amortisseur. Utilisez la clé HEX n° H7. Utilisez une douille n° 22. Utilisez une clé à cliquet.
Étape 5

Sécurisez les roues avec des cales.

Étape 6

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 7

Surèlevez l'avant de la voiture et arrimez la.
Étape 8

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. VW Golf 2
Étape 9

Retirez la roue.
Étape 10

Détachez la conduite de frein de l'amortisseur. Servez-vous d'un pied-de-biche.
Étape 11

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 12

Dévissez les fixations reliant la jambe de suspension à la fusée d'essieu. Utilisez une clé mixte de No.19 Utilisez une douille n° 19. Utilisez une clé à cliquet.
Étape 13

Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique.
Étape 14

Retirez les écroux de fixations.
Étape 15

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 16

Dévissez la fixation supérieure reliant la jambe de suspension à la fusée d'essieu.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en dévissant les boulons de fixation. VW Golf 2
Étape 17

Retirez l'entretoise de suspension.
Étape 18

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : coupelle d'amortisseur – VW Golf 2. Conseil des experts d’AUTODOC :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 19

Compressez le ressort.
Étape 20

Lubrifiez la barre d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 21

Retirez l'écrou de la tige de piston de l'entretoise. Utilisez une douille pour ecrou de jambe de suspension de 14.5 mm. Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 22

Retirez le support de l'entretoise supérieure.

Remplacement : coupelle d'amortisseur – VW Golf 2. AUTODOC recommande :
Examinez le bouchon anti-poussière de l'amortisseur ainsi que la butée. Remplacez-les si nécessaire.
Étape 23

Installez un nouveau support inférieur d'entretoise d'amortisseur.
Étape 24

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez une douille pour ecrou de jambe de suspension de 14.5 mm. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 40 Nm.

Remplacement : coupelle d'amortisseur – VW Golf 2. Conseil d’AUTODOC :
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 25

Lubrifiez la barre d'amortisseur. Utilisez de la graisse au cuivre.
Étape 26

Décompressez le ressort.
Étape 27

Retirez l'amortisseur prémonté.
Étape 28

Nettoyez les supports de montage de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 29

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 30

Vissez l'attache supérieure du support de l'amortisseur. Ne serrez pas trop.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en vissant les boulons de fixation. VW Golf 2
Étape 31

Nettoyez les supports de montage de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 32

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 33

Installez les boulons de fixation.
Étape 34

Vissez les fixations reliant la jambe de suspension à la fusée d'essieu. Utilisez une clé mixte de No.19 Utilisez une douille n° 19. Utilisez une clé à cliquet.
Étape 35

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:
Remplacement : coupelle d'amortisseur – VW Golf 2. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 36

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une clé mixte de No.19 Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 80 Nm.
Étape 37

Attachez le tuyau de frein à l'entretoise.
Étape 38

Appliquez du produit sur les fixations de l'amortisseur. Utilisez de la graisse au cuivre.

Étape 39

Nettoyez le siège de fixation de la jante. Utilisez une brosse métallique.
Étape 40

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 41

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : coupelle d'amortisseur – VW Golf 2. Après avoir appliqué le spray, attendez quelques minutes.
Étape 42

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. VW Golf 2
Étape 43

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 44

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 110 Nm.
Étape 45

Retirez les crics et les cales.
Étape 46

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une douille n° 22. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 60 Nm.
Étape 47

Appliquez du produit sur la fixation supérieure du support de la jambe de suspension. Utilisez de la graisse au cuivre.
Étape 48

Retirez la housse d'aile.
Étape 49

Fermez le capot.
