Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
MERCEDES-BENZ Vito Bus (W639) 111 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 111 CDI 4x4 (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 115 CDI 4x4 (639.701, 639.705), MERCEDES-BENZ Vito Bus (W639) 110 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 113 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 116 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 122 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 116 CDI 4x4 (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 113 CDI 4x4 (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 119 (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 122 (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 109 CDI (639.701), MERCEDES-BENZ Vito Bus (W639) 123 (639.701), MERCEDES-BENZ Vito Bus (W639) 109 CDI (639.701, 639.703), MERCEDES-BENZ Vito Bus (W639) 109 CDI 4x4 (639.701), MERCEDES-BENZ Vito Bus (W639) 126 (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 111 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 120 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) 123 (639.701, 639.703, 639.705), MERCEDES-BENZ Vito Bus (W639) E-CELL (639.703) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

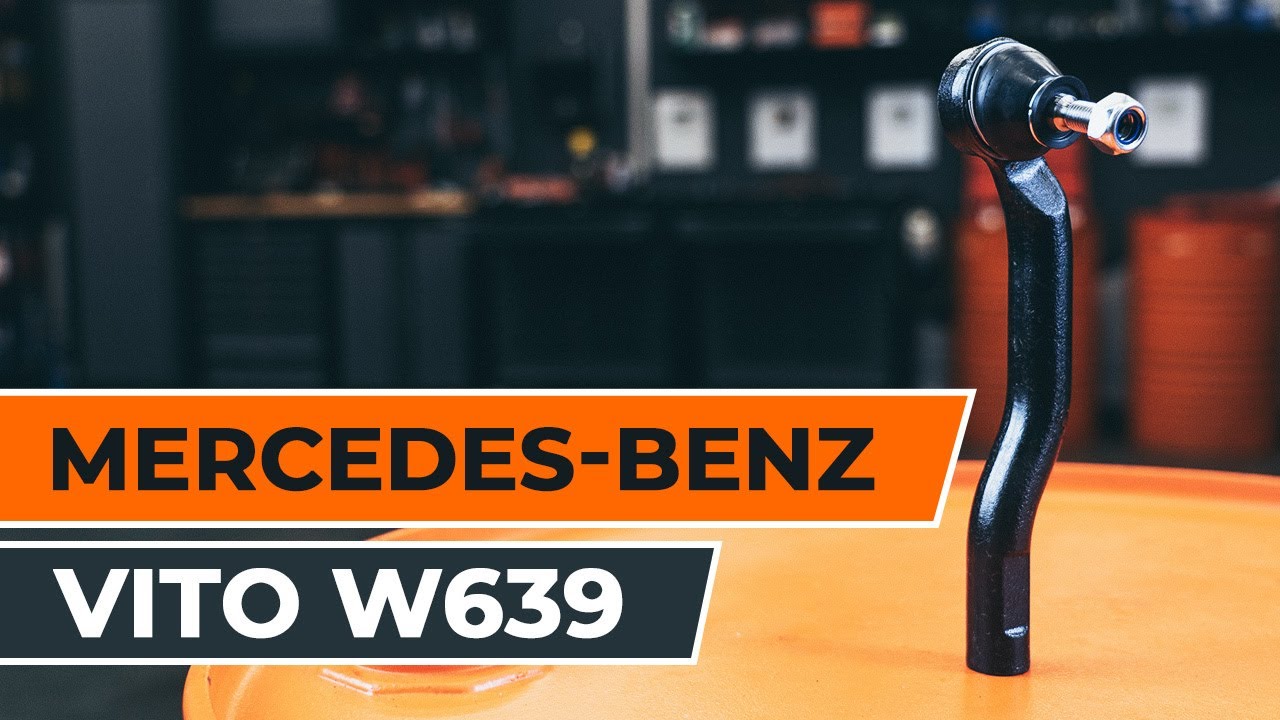

Comment remplacer des rotule de direction sur MERCEDES VITO W639 [TUTORIEL AUTODOC]

Comment changer : rotule de direction sur Mercedes Vito W639 - Guide de remplacement

Toutes les pièces à remplacer : Rotule De Direction sur Vito Bus (W639) et autres modèles MERCEDES-BENZ

Produits alternatifs

Rotule de direction

914T0153 RIDEX Rotule de direction

8,29 EUR

Boutique

4311142 KRAFT Rotule de direction

14,35 EUR

Boutique

5033346 NK Rotule de direction

14,76 EUR

Boutique

TA2091 DELPHI Rotule de direction

15,45 EUR

Boutique

SKTE-0280156 STARK Rotule de direction

15,88 EUR

Boutique

50739 SIDEM Rotule de direction

18,58 EUR

Boutique

016 020 0035 MEYLE Rotule de direction

20,57 EUR

Boutique

10 93 3702 SWAG Rotule de direction

22,67 EUR

Boutique

33702 FEBI BILSTEIN Rotule de direction

22,81 EUR

Boutique

54029002 METZGER Rotule de direction

23,19 EUR

Boutique

Remplacement : rotule de direction – Mercedes Vito W639. Outils dont vous aurez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.24

                      Douille d'entraînement n°21

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Pied à coulisse

                      Extracteur de joints à bille

                      Cale de roue

Acheter des outils

Remplacement : rotule de direction – Mercedes Vito W639. Conseil d’AUTODOC :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Attention : tous les travaux sur la voiture - Mercedes Vito W639 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Mercedes Vito W639
Étape 5

Retirez la roue.
Étape 6

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 7

Nettoyez le contre-écrou qui relie la biellette de direction à son extrémité. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 8

Déserrez l'écrou de bloquage qui retient l'extrémité de la barre stabilisatrice à la barre stabilisatrice. Utilisez une clé mixte de No.24
Étape 9

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 10

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé à cliquet.
Étape 11

Déconnectez l'extrémité de la barre de la fusée d'essieu. Servez-vous d'un extracteur de rotules.
Étape 12

Vissez l'extrémité hors de la barre.
Étape 13

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14

Vissez sur un nouveau tirant.

Remplacement : rotule de direction – Mercedes Vito W639. Conseil d’AUTODOC :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 15

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 16

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 50 Nm.+60°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 17

Serrez l'écrou de bloquage de l'extrémité de la barre. Utilisez une clé mixte de No.24 Utilisez une clé dynamométrique. Serrez-le jusqu'à 65 Nm.
Étape 18

Appliquez du produit sur toutes les connexions de l’embout de biellette de direction. Utilisez de la graisse au cuivre.
Étape 19

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 20

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : rotule de direction – Mercedes Vito W639. Après avoir appliqué le spray, attendez quelques minutes.
Étape 21

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Mercedes Vito W639
Étape 22

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 23

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 130 Nm.

Remplacement : rotule de direction – Mercedes Vito W639. Conseil des experts d’AUTODOC :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 24

Retirez les crics et les cales.
