Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Golf V 3/5 portes (1K1) 1.4 16V, VW Golf V 3/5 portes (1K1) 2.0 TDI 16V, VW Golf V 3/5 portes (1K1) 2.0 FSI, VW Golf V 3/5 portes (1K1) 1.9 TDI, VW Golf V 3/5 portes (1K1) 1.6 FSI, VW Golf V 3/5 portes (1K1) 1.4 FSI, VW Golf V 3/5 portes (1K1) 2.0 SDI, VW Golf V 3/5 portes (1K1) 1.9 TDI, VW Golf V 3/5 portes (1K1) 2.0 GTI, VW Golf V 3/5 portes (1K1) 2.0 TDI, VW Golf V 3/5 portes (1K1) 1.4 TSI, VW Golf V 3/5 portes (1K1) 2.0 TDI, VW Golf V 3/5 portes (1K1) 1.4 16V, VW Golf V 3/5 portes (1K1) 1.4 TSI, VW Golf V 3/5 portes (1K1) 2.0 TDI, VW Golf V 3/5 portes (1K1) 2.0 GTI, VW Golf V 3/5 portes (1K1) 1.4 TSI, VW Golf V 3/5 portes (1K1) 1.8 GTI, VW Golf V 3/5 portes (1K1) 2.0 … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

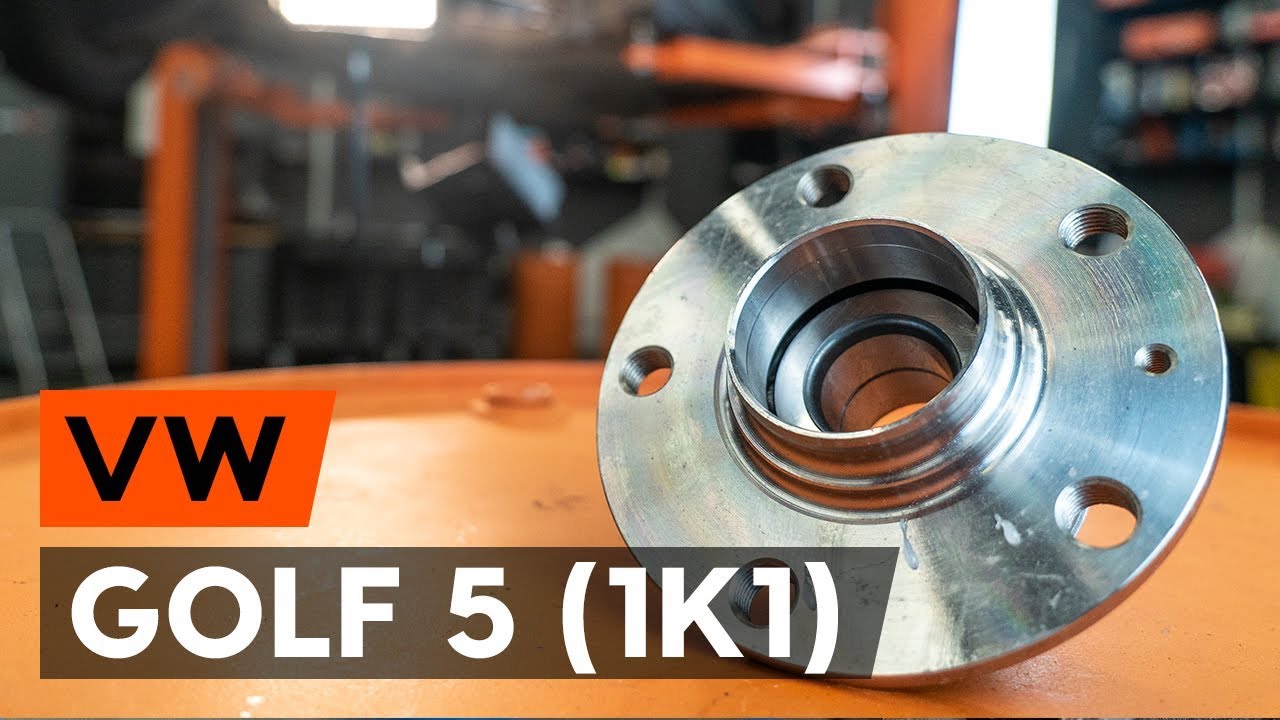

Comment remplacer un roulement de roue arrière sur VW GOLF 5 (1K1) [TUTORIEL AUTODOC]

Comment changer : roulement de roue arrière sur VW Golf 5 - Guide de remplacement

Produits alternatifs

Kit de roulement de roue

Remplacement : roulement de roue – VW Golf 5. Outils dont vous avez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant multi-usages en spray

                      Nettoyant freins

                      Graisse au cuivre

                      Douille d'entraînement n°13

                      Clé mixte de No.13

                      Mèche Torx T30

                      Embout à empreinte XZN n°12

                      Embout à empreinte XZN n°16

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Porte-taraud

                      Maillet en caoutchouc

                      Pied-de-biche

                      Cale de roue

Acheter des outils

Remplacement : roulement de roue – VW Golf 5. Conseil :

Ne réutilisez pas l'ensemble de roulement de votre VW Golf 5.
La procédure de remplacement du roulement de moyeu de roue est identique sur les deux roues du même axe.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : roulement de roue – VW Golf 5. Utilisez la procédure suivante :

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'arrière de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. VW Golf 5
Étape 5

Retirez la roue.
Étape 6

Nettoyez les fixations de l'étrier de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Dévissez l'attache de l'étrier de frein. Utilisez une clé mixte de No.13.
Étape 8

Retirez l'étrier de frein. Servez-vous d'un pied-de-biche.

Remplacement : roulement de roue – VW Golf 5. Conseil d’AUTODOC :
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.
Étape 9

Retirez les plaquettes de frein.
Étape 10

Nettoyez les éléments de fixation du support des étriers de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 11

Dévissez l'attache du support d'étrier. Servez vous de la douille XZN n°12. Utilisez une clé à cliquet. Utilisez un porte-taraud.
Étape 12

Retirez le support d'étrier.
Étape 13

Nettoyez les fixations du disque de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14

Dévissez l'attache du disque de frein. Utilisez la mèche Torx T30. Utilisez une clé à cliquet.
Étape 15

Retirez le disque de frein.
Étape 16

Retirez le capuchon de protection du moyeu de roue. Servez-vous d'un pied-de-biche. Servez-vous d'un maillet en caoutchouc.

Remplacement : roulement de roue – VW Golf 5. AUTODOC recommande :
Certaines voitures sont dépourvues de fusées de moyeu de roue.
Étape 17

Dévissez l'écrou de l'axe de moyeu de roue. Servez vous de la douille XZN n°16. Utilisez un porte-taraud.
Étape 18

Retirez l'écrou de fixation.
Étape 19

Retirez le moyeu et le roulement puisqu'ils forment un bloc hermétique.
Étape 20

Nettoyez l'emplacement de roulement de moyeu. Servez-vous d'un aérosol nettoyant multi-usages.
Étape 21

Installez le nouveau moyeu de roue avec un roulement.
Étape 22

Installez l'écrou de fixation.
Étape 23

Serrez le moyeu. Servez vous de la douille XZN n°16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 180 Nm.+180°

Remplacement : roulement de roue – VW Golf 5. Conseil des experts d’AUTODOC :
L'unité de roulement de roue ne toit pas dépasser sur la goupille exiale.Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 24

Installez le bouchon de protection du moyeu de roue. Servez-vous d'un maillet en caoutchouc.
Étape 25

Lubrifiez le moyeu à l'endroit où il est en contact avec le disque de frein. Utilisez de la graisse au cuivre.
Étape 26

Installez le disque de frein.
Étape 27

Serrez l'attache du disque de frein. Utilisez la mèche Torx T30. Utilisez une clé dynamométrique. Serrez-le jusqu'à 4 Nm.
Étape 28

Installez le support de l'étrier de frein.
Étape 29

Serrez le support de l'étrier de frein. Servez vous de la douille XZN n°12. Utilisez une clé dynamométrique. Serrez-le jusqu'à 90 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 30

Nettoyez le support de l'étrier de frein et retirez toute poussière et encrassement. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : roulement de roue – VW Golf 5. Après avoir appliqué le spray, attendez quelques minutes.
Étape 31

Installez les plaquettes de frein.
Étape 32

Installez l'étrier de frein et fixez-le. Utilisez une clé mixte de No.13. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 35 Nm.
Étape 33

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 34

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : roulement de roue – VW Golf 5. Les experts d'AUTODOC recommandent :
Attendez quelques minutes après l'application.
Étape 35

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. VW Golf 5
Étape 36

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 37

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 38

Retirez les crics et les cales.
