Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
SEAT Leon 3/5 portes (1M1) 1.6, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 1.4 16V, SEAT Leon 3/5 portes (1M1) 1.8 20V T, SEAT Leon 3/5 portes (1M1) 1.9 SDI, SEAT Leon 3/5 portes (1M1) 1.8 20V T 4, SEAT Leon 3/5 portes (1M1) 1.6 16 V, SEAT Leon 3/5 portes (1M1) 2.8 Cupra 4, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 1.8 T Cupra R, SEAT Leon 3/5 portes (1M1) 1.8 T Cupra R, SEAT Leon 3/5 portes (1M1) 1.9 TDI Syncro, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 2.8, SEAT Leon 3/5 portes (1M1) 1.6, SEAT Leon 3/5 portes (1M1) 1.8 20V … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

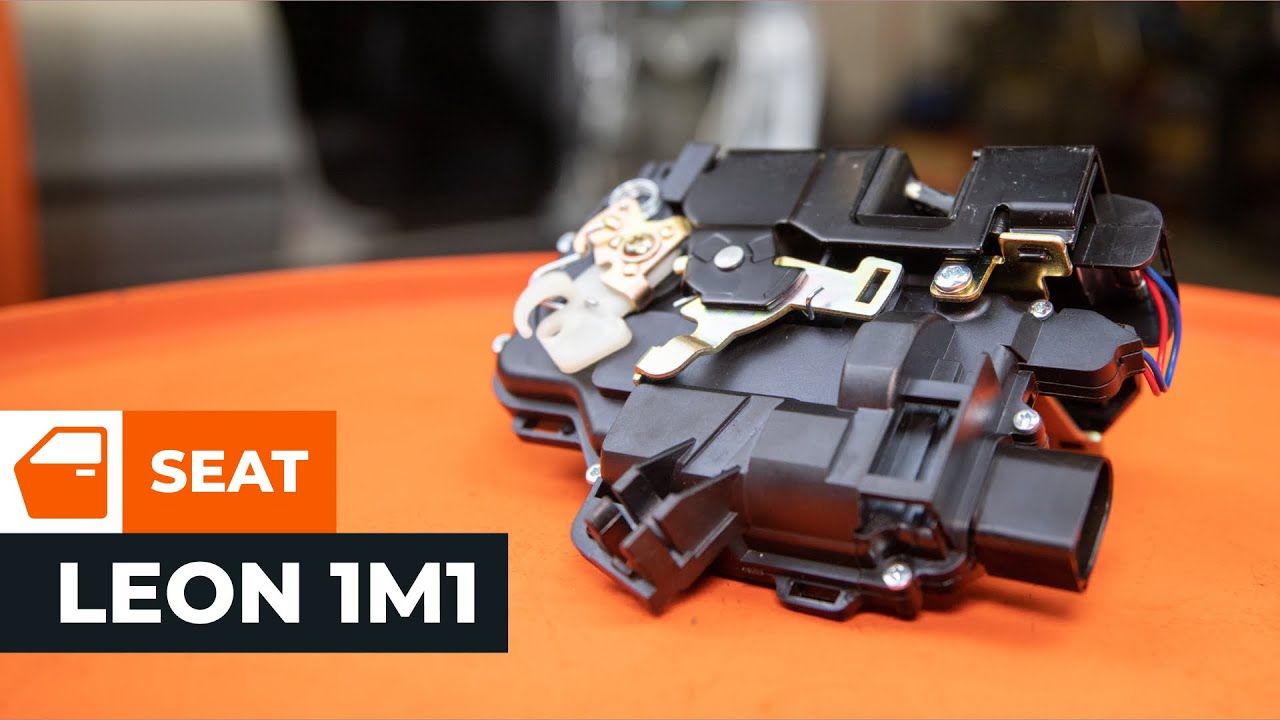

Changer un serrure de porte sur SEAT LEON 1M1 [TUTORIEL AUTODOC]

Comment changer : serrure de porte avant sur Seat Leon 1M1 - Guide de remplacement

Toutes les pièces à remplacer : Serrure De Porte sur Leon 3/5 portes (1M1) et autres modèles SEAT

Produits alternatifs

Serrure de porte

110 552 TOPRAN Serrure de porte

42.43 EUR

Boutique

BSP20491 BUGIAD Serrure de porte

49.21 EUR

Boutique

100019610 AUTOMEGA Serrure de porte

49.27 EUR

Boutique

V10-85-6347 VEMO Serrure de porte

51.25 EUR

Boutique

6010-01-020422P BLIC Serrure de porte

52.1 EUR

Boutique

V10-85-0005 VEMO Serrure de porte

52.65 EUR

Boutique

100020110 AUTOMEGA Serrure de porte

53.54 EUR

Boutique

2313000 METZGER Serrure de porte

56.64 EUR

Boutique

SKDLO-2160257 STARK Serrure de porte

58.19 EUR

Boutique

1187500780 JP GROUP Serrure de porte

61.48 EUR

Boutique

Remplacement : serrure de porte – Seat Leon 1M1. Outils dont vous pourriez avoir besoin :

                        Nettoyant pour contacts

                        Clé dynamométrique

                        Mèche Torx T20

                        Douille d'entraînement n°10

                        Embout à empreinte XZN n°8

                        Clé à cliquet

                        Ruban de masquage

                        Tournevis phillips

                        Outil d'extraction de clips

                        Outil d'ajustement en plastique

Acheter des outils

Remplacement : serrure de porte – Seat Leon 1M1. Les professionnels recommandent :

La procédure pour remplacer les verrous sur les portières avant droites et gauches est identique.
Attention : tous les travaux sur la voiture - Seat Leon 1M1 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Ouvrez la portière de la voiture.
Étape 2

Détachez le panneau de garniture de la poignée de la portière. Servez-vous d'un outil de garniture en plastique.

Remplacement : serrure de porte – Seat Leon 1M1. AUTODOC recommande :
Ne forcez pas en retirant la pièce. Vous risqueriez de l'endommager.
Étape 3

Dévissez les fixations du panneau de la portière. Servez-vous d'un tournevis Phillips.
Étape 4

Détachez le panneau de la portière. Servez-vous d'un outil de garniture en plastique.

AUTODOC recommande:
Remplacement : serrure de porte – Seat Leon 1M1. Ne forcez pas trop lorsque vous retirez la pièce car cela pourrait l'endommager.
Étape 5

Détachez le câble d'actionnement de la serrure de la porte.
Étape 6

Détachez le connecteur d'ampoule.
Étape 7

Détachez le connecteur de l'enceinte.
Étape 8

Retirez les caches des fixations des lève-vitres. Servez-vous d'un outil de garniture en plastique.
Étape 9

Allumez le contact.

Étape 10

Baissez la vitre de la fenêtre.

AUTODOC recommande:
Continuez à abaisser la vitre de la fenêtre jusqu'à ce que ses fixations deviennent visibles.
Étape 11

Éteignez le contact.

Étape 12

Détachez le connecteur du module de commutateur de la vitre électrique.
Étape 13

Dévissez les fixations de la vitre de la fenêtre. Utilisez une douille n° 10. Utilisez une clé à cliquet.

Remplacement : serrure de porte – Seat Leon 1M1. Conseil :
Pour éviter de vous blesser, tenez la vitre lorsque vous dévissez les fixations.
Étape 14

Soulevez la vitre de la fenêtre jusqu'en haut et fixez-la sur le cadre de la porte avec du ruban adhésif.

AUTODOC recommande:
Pour éviter de vous blesser, tenez la vitre lorsque vous la soulevez.
Étape 15

Détachez le connecteur du commutateur du rétroviseur électrique.
Étape 16

Détachez le connecteur de l'enceinte.
Étape 17

Détachez le connecteur de la vitre électrique.
Étape 18

Détachez le faisceau de câbles de la vitre électrique. Utilisez un outil d'extraction de clips.
Étape 19

Retirez les caches du panneau de la portière. Servez-vous d'un outil de garniture en plastique.
Étape 20

Dévissez les fixations du panneau de la portière. Utilisez une douille n° 10. Utilisez une clé à cliquet.
Étape 21

Dévissez la fixation de la poignée extérieure de la porte. Utilisez la mèche Torx T20. Utilisez une clé à cliquet.
Étape 22

Retirez le cache de la fixation de la poignée extérieure de la porte. Servez-vous d'un outil de garniture en plastique.

Remplacement : serrure de porte – Seat Leon 1M1. Conseil des experts d’AUTODOC :
Ne forcez pas en retirant la pièce. Vous risqueriez de l'endommager.
Étape 23

Dévissez les fixations de la serrure de la portière. Servez vous de la douille XZN n°8. Utilisez une clé à cliquet.
Étape 24

Retirez le panneau de la portière en même temps que la tringlerie du mécanisme de vitre électrique.

AUTODOC recommande:
Remplacement : serrure de porte – Seat Leon 1M1. Pour ne pas endommager la pièce lorsque vous la retirez, ne forcez pas trop.
Étape 25

Détachez le connecteur de la serrure de la porte.
Étape 26

Retirez le câble de verrouillage de la poignée. Servez-vous d'un outil de garniture en plastique.
Étape 27

Retirez la serrure de la porte.

AUTODOC recommande:
Ne forcez pas en retirant la pièce. Vous risqueriez de l'endommager.
Étape 28

Retirez le câble de verrouillage de la poignée.
Étape 29

Installez le câble de verrouillage de la poignée.
Étape 30

Retirez la tige de verrouillage de la portière.
Étape 31

Installez la tige de verrouillage de la portière sur la nouvelle serrure.
Étape 32

Retirez le câble de verrouillage de la poignée.
Étape 33

Installez le câble de verrouillage de la poignée.
Étape 34

Installez la nouvelle serrure.

Remplacement : serrure de porte – Seat Leon 1M1. Les experts d'AUTODOC recommandent :
Lors de l'installation, ne forcez pas afin d'éviter d'endommager la pièce.
Étape 35

Installez le câble de verrouillage de la poignée. Servez-vous d'un outil de garniture en plastique.
Étape 36

Installez le cache sur la fixation de la poignée extérieure de la porte.
Étape 37

Vissez la fixation de la poignée extérieure de la portière. Utilisez la mèche Torx T20. Utilisez une clé à cliquet.
Étape 38

Installez le panneau de la portière en même temps que la tringlerie du mécanisme de vitre électrique.
Étape 39

Appliquez du produit sur le connecteur de la serrure de la portière. Utilisez de la graisse diélectrique.
Étape 40

Branchez le connecteur de la serrure de la porte.
Étape 41

Vissez les fixations du panneau de la portière. Utilisez une douille n° 10. Utilisez une clé à cliquet.
Étape 42

Installez les caches du panneau de la portière.
Étape 43

Appliquez du produit sur le connecteur du module de la vitre électrique. Utilisez de la graisse diélectrique.
Étape 44

Attachez le connecteur de la vitre électrique.
Étape 45

Appliquez du produit sur les connecteurs des haut-parleurs. Utilisez de la graisse diélectrique.
Étape 46

Appliquez du produit sur le connecteur du commutateur de la vitre électrique. Utilisez de la graisse diélectrique.
Étape 47

Appliquez du produit sur le connecteur du module de commutateur de la vitre électrique. Utilisez de la graisse diélectrique.

Étape 48

Fixez le connecteur de réglage du rétroviseur à la portière.
Étape 49

Attachez le connecteur du haut-parleur.
Étape 50

Appliquez du produit sur le connecteur de l'ampoule. Utilisez de la graisse diélectrique.

Étape 51

Vissez les fixations de la serrure de la portière. Servez vous de la douille XZN n°8. Utilisez une clé à cliquet.
Étape 52

Serrez les fixations de la serrure de la portière. Servez vous de la douille XZN n°8. Utilisez une clé dynamométrique. Serrez-le jusqu'à 20 Nm.
Étape 53

Serrez les fixations du panneau de la portière. Utilisez une douille n° 10. Utilisez une clé dynamométrique. Serrez-le jusqu'à 8 Nm.
Étape 54

Attachez le faisceau de câbles de la vitre électrique.
Étape 55

Retirez le ruban de masquage.
Étape 56

Abaissez la vitre de la fenêtre et installez-la sur son emplacement de montage dans le mécanisme de lève-vitre.

AUTODOC recommande:
Pour éviter de vous blesser, tenez la vitre lorsque vous l'abaissez.
Étape 57

Vissez les fixations de la vitre de la fenêtre. Utilisez une douille n° 10. Utilisez une clé à cliquet.

Remplacement : serrure de porte – Seat Leon 1M1. Conseil d’AUTODOC :
Pour éviter de vous blesser, tenez la vitre lorsque vous vissez les fixations.
Étape 58

Serrez les fixations de la vitre de la fenêtre. Utilisez une douille n° 10. Utilisez une clé dynamométrique. Serrez-le jusqu'à 6 Nm.

Remplacement : serrure de porte – Seat Leon 1M1. Conseil :
Ne forcez pas trop lorsque vous serrez les fixations. Un serrage excessif peut endommager la vitre.
Étape 59

Installez les caches des fixations des lève-vitres.
Étape 60

Fixez le câble d'actionnement de la serrure de la porte.
Étape 61

Attachez le connecteur d'ampoule.
Étape 62

Fixez le connecteur du module de commutateur de la vitre électrique.
Étape 63

Branchez le connecteur de l'enceinte.
Étape 64

Réinstallez le panneau de la portière.
Étape 65

Vissez les fixations du panneau de la portière. Servez-vous d'un tournevis Phillips.
Étape 66

Attachez le panneau de garniture de la poignée de la portière.
Étape 67

Vérifiez que la serrure de la porte fonctionne correctement.
Étape 68

Fermez la portière de la voiture.
