Comment changer : radiateur de refroidissement moteur sur NISSAN Interstar Bus (X70) - Guide de remplacement

téléchargements: 0

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
NISSAN INTERSTAR Autobus/Autocar (X70) dCi 115, NISSAN INTERSTAR Autobus/Autocar (X70) dCI 90, NISSAN INTERSTAR Autobus/Autocar (X70) dCi 80 … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

Cette vidéo présente la procédure de remplacement d'une pièce similaire sur un autre véhicule.

Produits alternatifs

Radiateur du moteur

Remplacement : radiateur de refroidissement moteur – NISSAN INTERSTAR Bus (X70). Liste des outils dont vous aurez besoin :

                      Bombe pour contacts électriques

                      Brosse métallique

                      Brosse en nylon

                      Spray nettoyant multi-usages

                      Essuie-tout

                      Clé dynamométrique

                      Clé mixte de 13 mm

                      Douille de 7 mm

                      Douille de 10 mm

                      Douille de 12 mm

                      Douille de 13 mm

                      Embout Torx T20

                      Embout Torx T30

                      Embout Torx T40

                      Clé à cliquet ou outil électrique pour l'enlèvement et l'installation des fixations filetées

                      Tournevis à cliquet

                      Pince universelle

                      Tournevis à tête plate

                      Pince à collier de serrage

                      Pince pour dépose de durite

                      Entonnoir

                      Bac de récupération des fluides

                      Colliers de serrage

Acheter des outils

Remplacement : radiateur de refroidissement moteur – NISSAN INTERSTAR Bus (X70). Les experts d'AUTODOC recommandent :

Suivez les recommandations et les exigences relatives à l'utilisation des pièces fournies par le fabricant.
Toutes les opérations doivent être effectuées avec le moteur refroidi et le contact coupé.

Remplacement : radiateur de refroidissement moteur – NISSAN INTERSTAR Bus (X70). Ordre recommandé des étapes :

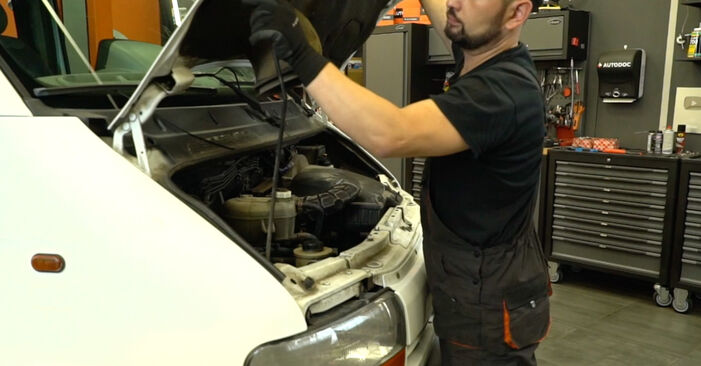

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une protection d'aile pour éviter d’endommager la peinture et les pièces en plastique de la voiture.

Étape 3

Soulevez le véhicule à l'aide d'un élévateur de véhicule ou placez-le au-dessus d'une fosse d'inspection.
Étape 4

Préparez un bac de récupération des fluides.
Étape 5

Nettoyez la zone où le tuyau est raccordé au radiateur d'huile. Utilisez une brosse en nylon. Utilisez un spray nettoyant multi-usages.
Étape 6

Débranchez le tuyau du radiateur d'huile après avoir desserré le collier de serrage. Utilisez une pince universelle.
Étape 7

Dévissez le bouchon du vase d'expansion du liquide de refroidissement.

Important !
Attendez que le liquide de refroidissement s'écoule complètement du tuyau.
Étape 8

Nettoyez l'extrémité du radiateur d'huile à l'endroit où le tuyau est fixé. Utilisez un spray nettoyant multi-usages.
Étape 9

Raccordez le tuyau au radiateur d'huile. Utilisez une pince universelle.

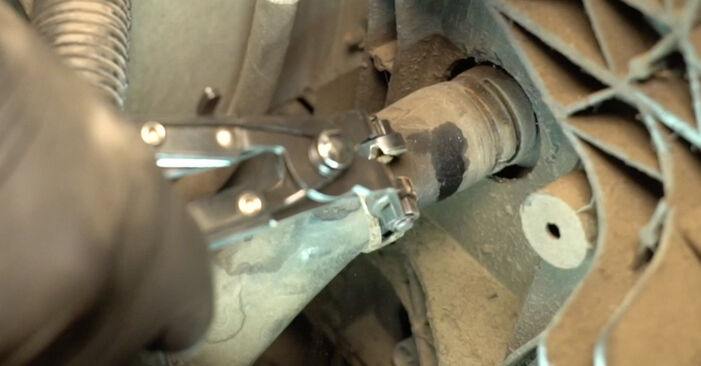

Étape 10

Détachez le tuyau inférieur du liquide de refroidissement. Utilisez une pince à collier de serrage.

Attention !
Le liquide de refroidissement peut fuir par les ouvertures du radiateur.Protégez le tuyau de liquide de refroidissement des contaminants en le bouchant.Utilisez de l'essuie-tout.
Étape 11

Abaissez le véhicule.

Étape 12

Desserrez le collier qui relie le tuyau d'admission d'air au débitmètre d'air massique. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.
Étape 13

Détachez le tuyau d'admission d'air du capteur MAF.

Remplacement : radiateur de refroidissement moteur – NISSAN INTERSTAR Bus (X70). AUTODOC recommande :
Protégez le capteur MAF et les autres composants du système d'admission d'air contre l'infiltration de contaminants.

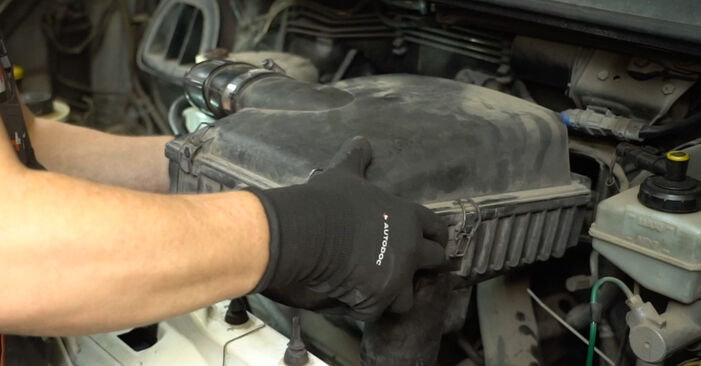

Étape 14

Retirez le boîtier du filtre à air ainsi que le tuyau d'admission d'air.
Étape 15

Desserrez le collier de serrage du tuyau supérieur du liquide de refroidissement. Utilisez une pince à collier de serrage.
Étape 16

Détachez le tuyau supérieur du liquide de refroidissement.

Attention !
Le liquide de refroidissement peut fuir par les ouvertures du radiateur.Protégez le tuyau de liquide de refroidissement des contaminants en le bouchant.Utilisez de l'essuie-tout.
Étape 17

Dévissez les fixations supérieures de la grille du radiateur. Utilisez un embout Torx T20. Utilisez un tournevis à cliquet.
Étape 18

Retirez les boulons de fixation.

Étape 19

Détachez les ressorts de retenue des voyants lumineux.
Étape 20

Débranchez les connecteurs et retirez les deux voyants lumineux.
Étape 21

Dévissez les fixations inférieures de la grille du radiateur. Utilisez un embout Torx T20. Utilisez un tournevis à cliquet.
Étape 22

Retirez les boulons de fixation.

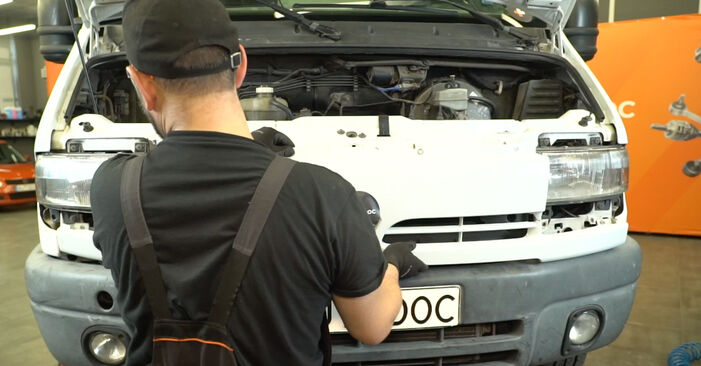

Étape 23

Retirez la grille du radiateur.
Étape 24

Dévissez les fixations des déflecteurs latéraux du refroidisseur intermédiaire. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.
Étape 25

Retirez les boulons de fixation.

Étape 26

Déposez les déflecteurs latéraux du refroidisseur intermédiaire.
Étape 27

Dévissez les fixations du déflecteur central du refroidisseur intermédiaire. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.
Étape 28

Retirez les boulons de fixation.
Étape 29

Retirez le déflecteur central du refroidisseur intermédiaire.

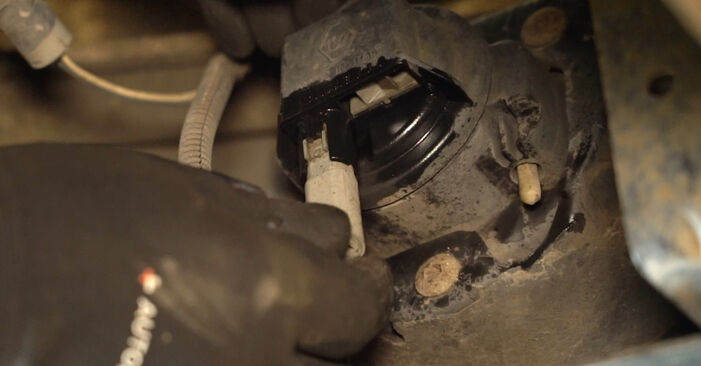

Étape 30

Débranchez les connecteurs des feux antibrouillard.
Étape 31

Dévissez les fixations du pare-chocs. Utilisez une clé mixte de 13 mm. Utilisez une douille de 12 mm. Utilisez une douille de 10 mm. Utilisez un embout Torx T40. Utilisez un tournevis à cliquet.
Étape 32

Retirez les boulons de fixation.
Étape 33

Retirez le pare-chocs.
Étape 34

Dévissez les fixations des absorbeurs de pare-chocs. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.
Étape 35

Retirez les boulons de fixation.
Étape 36

Retirez les absorbeurs de pare-chocs.

Étape 37

Retirez le faisceau de câbles.
Étape 38

Nettoyez les fixations de la barre de renfort du pare-chocs. Utilisez une brosse métallique. Utilisez un spray nettoyant multi-usages.

Étape 39

Dévissez les fixations de la barre de renfort du pare-chocs. Utilisez une douille de 10 mm. Utilisez une douille de 13 mm. Utilisez une clé à cliquet.
Étape 40

Retirez les boulons de fixation.
Étape 41

Retirez la barre de renfort du pare-chocs.
Étape 42

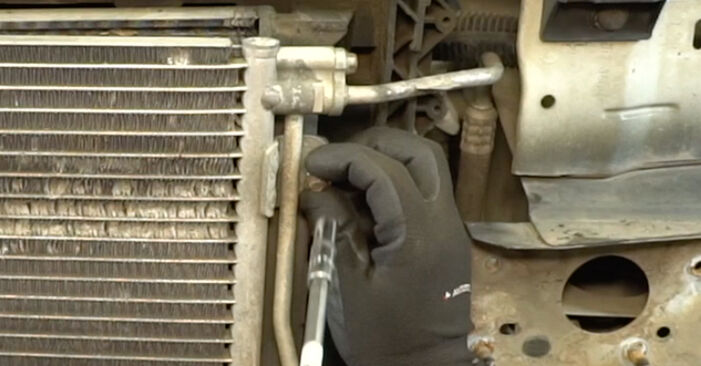

Dévissez les fixations du condenseur de climatisation. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.
Étape 43

Retirez les boulons de fixation.

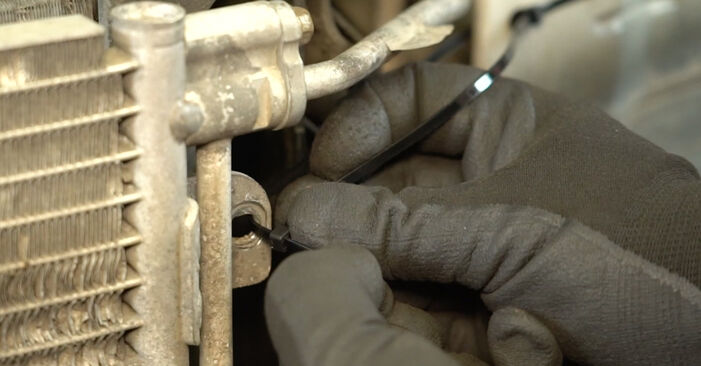

Étape 44

Fixez chaque côté du condenseur de climatisation avec des colliers de serrage immédiatement après avoir retiré les attaches.

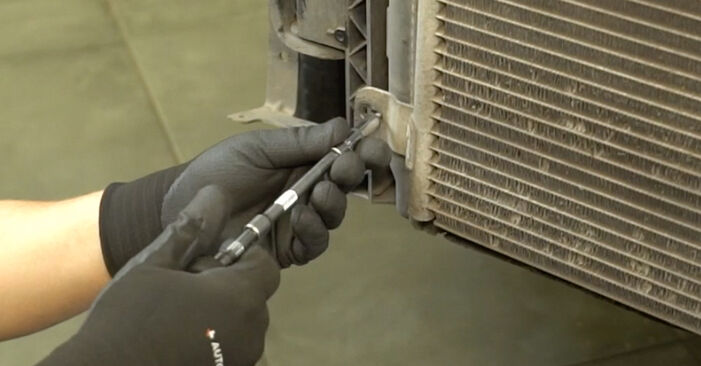

Étape 45

Dévissez les fixations du radiateur de refroidissement du moteur. Utilisez un embout Torx T30. Utilisez un tournevis à cliquet.
Étape 46

Retirez les boulons de fixation.

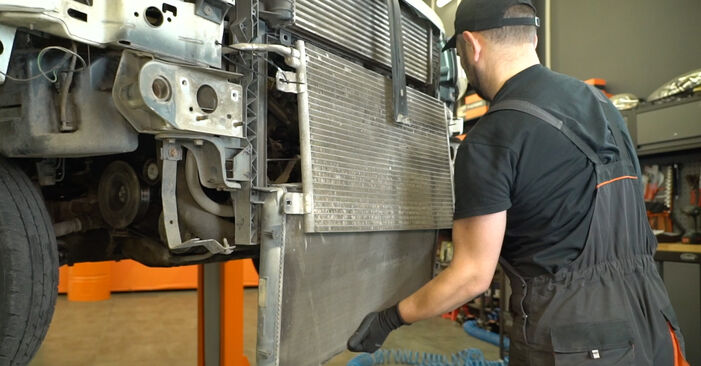

Étape 47

Retirez le radiateur.

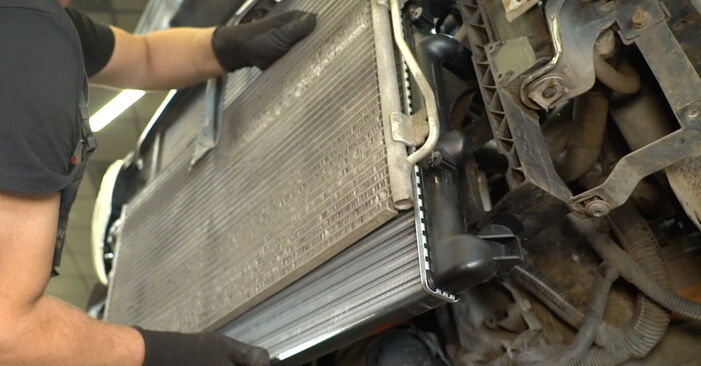

Étape 48

Installez le nouveau radiateur.
Étape 49

Installez les boulons de fixation.
Étape 50

Vissez les fixations du radiateur de refroidissement du moteur. Utilisez un embout Torx T30. Utilisez un tournevis à cliquet.
Étape 51

Installez les boulons de fixation.
Étape 52

Lorsque vous installez les fixations du condenseur de climatisation, retirez les attaches de câble utilisées pour le fixer.
Étape 53

Serrez les fixations du condenseur d'air conditionné. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.
Étape 54

Nettoyez les sièges de montage de la barre de renfort du pare-chocs. Utilisez une brosse métallique. Utilisez un spray nettoyant multi-usages.
Étape 55

Installez la barre de renforcement du pare-chocs.
Étape 56

Installez les boulons de fixation.
Étape 57

Serrez les fixations de la barre de renfort du pare-chocs. Utilisez une douille de 10 mm. Utilisez une douille de 13 mm. Utilisez une clé dynamométrique. Couple de serrage : 35 Nm.
Étape 58

Installez le faisceau de câbles.
Étape 59

Installez les absorbeurs de pare-chocs.
Étape 60

Installez les boulons de fixation.
Étape 61

Serrez les fixations des absorbeurs de pare-chocs. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.

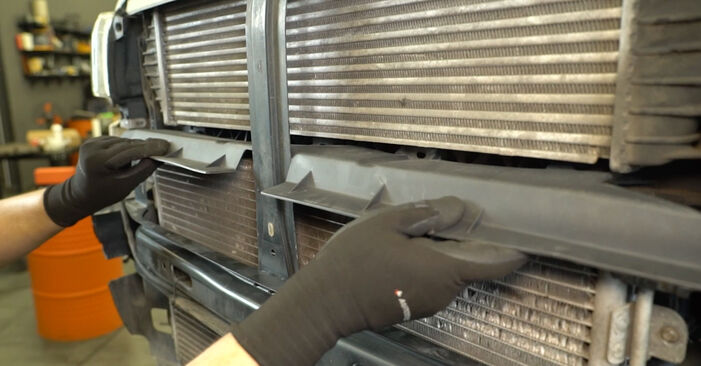

Étape 62

Installez le déflecteur central du refroidisseur intermédiaire.
Étape 63

Installez les boulons de fixation.
Étape 64

Serrez les fixations du déflecteur central du refroidisseur intermédiaire. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.
Étape 65

Installez les déflecteurs latéraux du refroidisseur intermédiaire.
Étape 66

Installez les boulons de fixation.

Étape 67

Serrez les fixations des déflecteurs latéraux du refroidisseur intermédiaire. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.
Étape 68

Installez le pare-chocs.
Étape 69

Installez les boulons de fixation.
Étape 70

Serrez les fixations du pare-chocs. Utilisez une clé mixte de 13 mm. Utilisez une douille de 12 mm. Utilisez une douille de 10 mm. Utilisez un embout Torx T40. Utilisez un tournevis à cliquet.
Étape 71

Traitez les connecteurs des feux antibrouillard. Utilisez une bombe pour contacts électriques.
Étape 72

Fixez les connecteurs des feux antibrouillard.
Étape 73

Installez la grille du radiateur.
Étape 74

Installez les boulons de fixation.
Étape 75

Serrez les fixations inférieures de la grille du radiateur. Utilisez un embout Torx T20. Utilisez un tournevis à cliquet.
Étape 76

Traitez les connecteurs des voyants lumineux. Utilisez une bombe pour contacts électriques.
Étape 77

Fixez les connecteurs et installez les deux voyants lumineux.
Étape 78

Fixez les voyants lumineux à l'aide des ressorts de retenue.
Étape 79

Serrez les fixations supérieures de la grille du radiateur. Utilisez un embout Torx T20. Utilisez un tournevis à cliquet.
Étape 80

Nettoyez le tuyau supérieur du liquide de refroidissement. Utilisez un spray nettoyant multi-usages. Retirez l'essuie-tout du tuyau supérieur du liquide de refroidissement.
Étape 81

Reliez le tuyau supérieur du liquide de refroidissement. Utilisez une pince à collier de serrage.
Étape 82

Soulevez la voiture.

Étape 83

Nettoyez le tuyau inférieur du liquide de refroidissement. Utilisez un spray nettoyant multi-usages. Retirez l'essuie-tout.
Étape 84

Reliez le tuyau inférieur du liquide de refroidissement. Utilisez une pince à collier de serrage.
Étape 85

Abaissez le véhicule.

Étape 86

Installez le boîtier du filtre à air avec le tuyau d'admission d'air.
Étape 87

Fixez le tuyau d'admission d'air au capteur MAF.
Étape 88

Serrez le collier qui relie le tuyau d'admission d'air au capteur MAF. Utilisez une douille de 7 mm. Utilisez une clé à cliquet.
Étape 89

Retirez le bouchon du réservoir de liquide de refroidissement.
Étape 90

Insérez l’entonnoir.

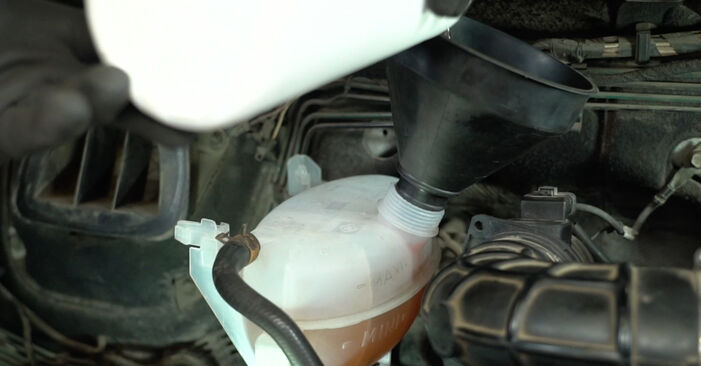

Étape 91

Versez le liquide de refroidissement dans le réservoir.

Remplacement : radiateur de refroidissement moteur – NISSAN INTERSTAR Bus (X70). Conseil :
Utilisez uniquement le liquide de refroidissement recommandé par le fabricant.
Étape 92

Desserrez la vis de purge du liquide de refroidissement. Utilisez un tournevis à tête plate.

Important !
Attendez que l'air s'échappe du système.
Étape 93

Serrez la vis de purge du liquide de refroidissement.
Étape 94

Nettoyez la vis et la zone qui l'entoure pour éliminer tout liquide de refroidissement. Utilisez un spray nettoyant multi-usages.
Étape 95

Faites l'appoint du liquide de refroidissement dans le vase d'expansion.

Remplacement : radiateur de refroidissement moteur – NISSAN INTERSTAR Bus (X70). Conseil des experts d’AUTODOC :
Le niveau du liquide de refroidissement doit être au niveau du repère « MAX » sur le réservoir.
Étape 96

Remettez le bouchon du réservoir de liquide de refroidissement en place et serrez-le.
Étape 97

Faites tourner le moteur quelques minutes. Cette opération doit être effectuée afin d'éliminer l'air résiduel du système de refroidissement et de vérifier que les composants fonctionnent correctement et qu'il n'y a pas de fuites.
Étape 98

Arrêtez le moteur et laissez-le refroidir.
Étape 99

Faites l'appoint du liquide de refroidissement jusqu'au repère « MAX » sans le dépasser.
Étape 100

Retirez la protection d’aile.

Étape 101

Fermez le capot.
