Comment changer : bobines d'allumage sur Abarth 595 - Guide de remplacement
téléchargements:
3
Vues:
130
Important !
Cette procédure de remplacement peut être appliquée sur le modèle:
ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXT1A) … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.
ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXT1A) … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.

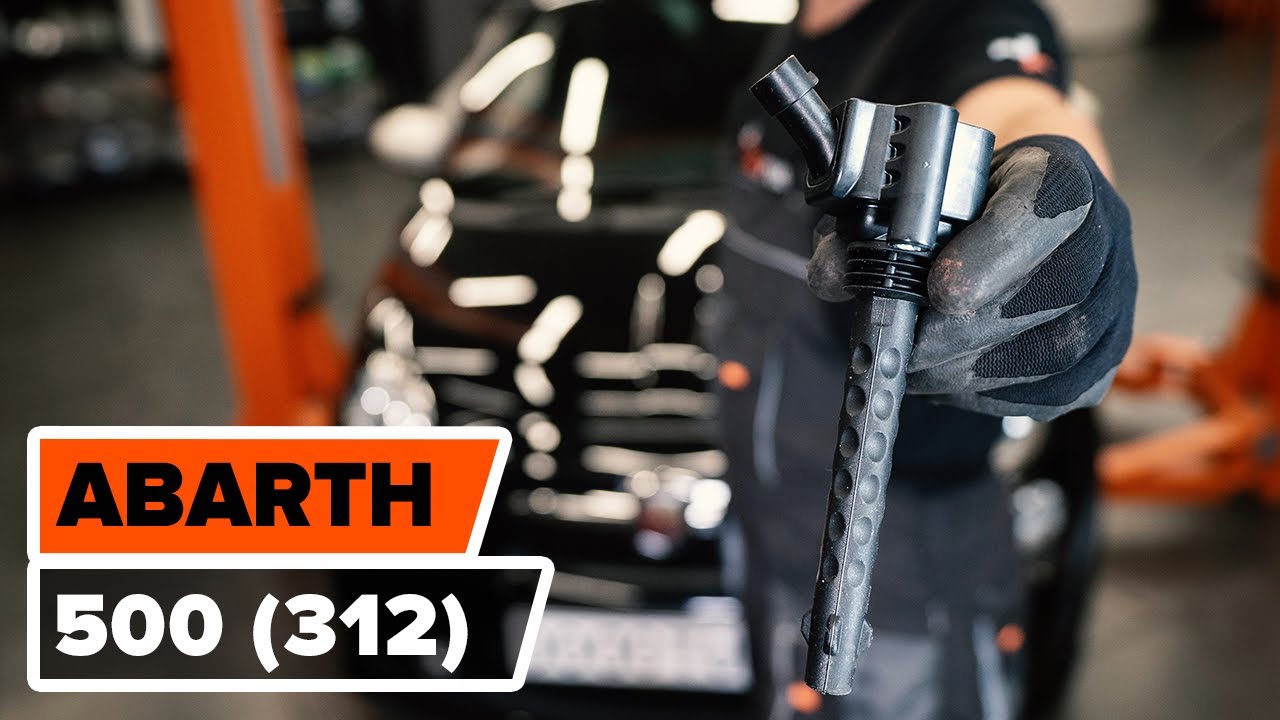

Comment remplacer une bobines d'allumage sur ABARTH 500 (312) [TUTORIEL AUTODOC]
Toutes les pièces à remplacer : Bobines d'Allumage sur 500 / 595 / 695 3/5 portes (312_) et autres modèles ABARTH
Bobine d'allumage
Produits alternatifs
Bobine d'allumage
Lubrifiant antigrippant température élevée
Douille d'entraînement n°10
Douille d'entraînement n°13
Clé à cliquet
Clé dynamométrique
Pince universelle
Tournevis à tête plate
Serviette microfibres
Couverture des ailes
Remplacement : bobines d'allumage – Abarth 595. Les experts d'AUTODOC recommandent :
- La procédure de remplacement est identique pour les bobines d'allumage de chaque cylindre.
- Toutes les opérations doivent être conduites avec le moteur éteint.
Remplacement : bobines d'allumage – Abarth 595. Ordre recommandé des étapes :
- Étape 1
Ouvrez le capot. - Étape 2
Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture. - Étape 3
Détachez le collier de serrage de la durite d'admission d'air. Utilisez un tournevis plat. - Étape 4
Détachez le collier de serrage du tuyau de ventilation du carter. Utilisez un tournevis plat. - Étape 5
Dévissez les attaches du cache moteur. Utilisez une douille n° 10. Utilisez une clé à cliquet. - Étape 6
Déconnectez le tuyau d'admission d'air du boitier du filtre à air. - Étape 7
Retirez le cache moteur avec le boîtier du filtre à air. - Étape 8
Séparez le tuyau de ventilation du carter du conduit de ventilation. - Étape 9
Recouvrez la durite d'admission d'air avec un chiffon microfibre pour empêcher que des particules n'entrent dans le système. - Étape 10
Dévissez les attaches du tuyau de ventilation du carter. Utilisez une douille n° 13. Utilisez une clé à cliquet. - Étape 11
Retirez les attaches en plastique des connecteurs de la bobine d'allumage. Servez-vous d'un tournevis plat (2 pièces). - Étape 12
Détachez le tuyau de ventilation du carter de la vanne de distribution. Utilisez un tournevis plat. Retirez le tuyau de ventilation du carter. - Étape 13
Débranchez le connecteur du capteur de position d'arbre à cames. - Étape 14
Dévissez l'attache de la borne de masse des bobines d'allumage. Utilisez une douille n° 10. - Étape 15
Débranchez les connecteurs des bobines d'allumage. - Étape 16
Relevez un peu le câblage des bobines d'allumage et déplacez-le ailleurs. - Étape 17
Dévissez le support de la bobine d'allumage. Utilisez une douille n° 10. Utilisez une clé à cliquet. - Étape 18
Retirez la bobine d'allumage du puits de la bougie d'allumage.Remplacement : bobines d'allumage – Abarth 595. AUTODOC recommande :Retenez le déroulement du démontage de la bobine d'allumage. - Étape 19
Occupez-vous de la pointe d'allumage. Servez-vous d'une graisse haute-température. Utilisez un tournevis plat. - Étape 20
Installez la nouvelle bobine d'allumage sur le puits de la bougie. Assurez-vous d'entendre le clic qui confirme que la pièce est fermement en place. - Étape 21
Serrez l'attache de la bobine d'allumage. Utilisez une douille n° 10. Utilisez une clé dynamométrique. Serrez-le jusqu'à 8 Nm. - Étape 22
Fixez le câblage des bobines d'allumage sur les emplacements de montage.
