Intervalle de remplacement recommandé pour la catégorie de pièces Disque de frein : 50000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXY11, 312.AXY1A), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AXZ11), ABARTH 500 / 595 / 695 3/5 portes (312_) 1.4 (312.AYB11, 312.AYB1A) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

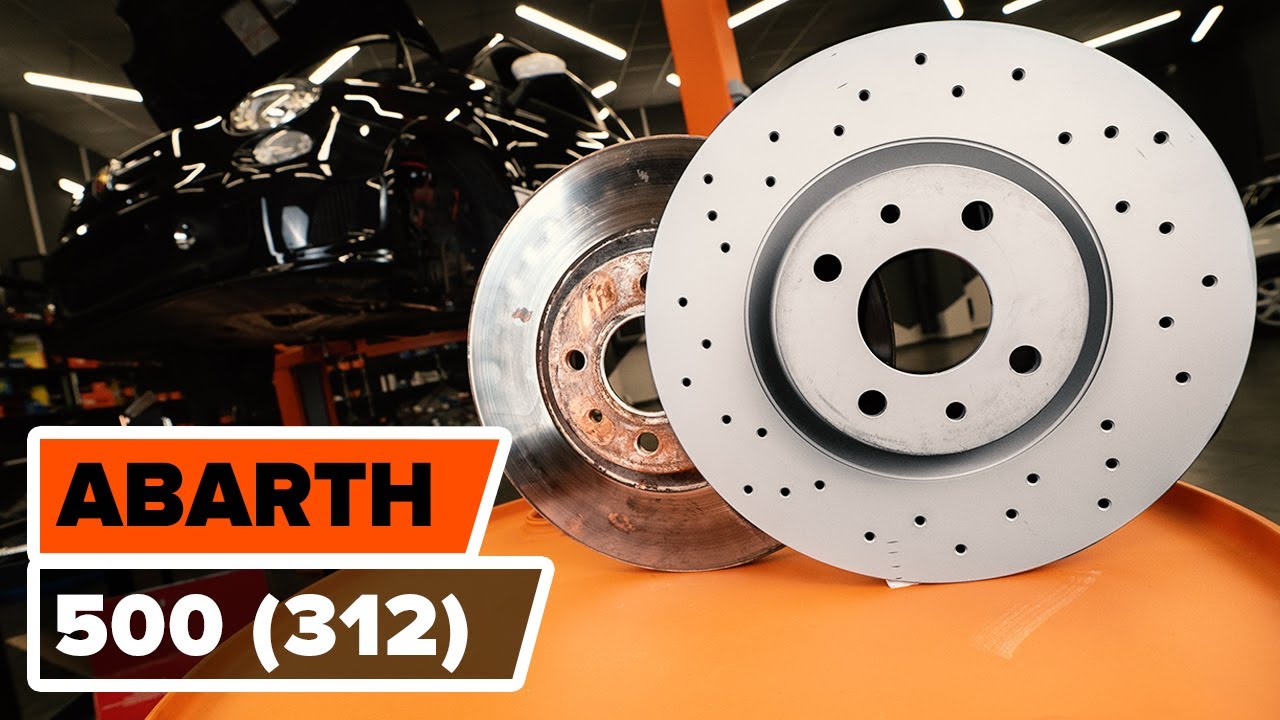

Comment remplacer des disques de frein avant sur ABARTH 500 (312) [TUTORIEL AUTODOC]

Comment changer : disques de frein avant sur Abarth 595 - Guide de remplacement

Produits alternatifs

Disque de frein

Remplacement : disques de frein – Abarth 595. Liste des outils dont vous aurez besoin :

                      Brosse métallique

                      Nettoyant freins

                      Graisse au cuivre

                      Douille d'entraînement n°13

                      Douille d'entraînement n°19

                      Douille longue à choc pour jantes No.19

                      Clé à cliquet

                      Clé dynamométrique

                      Porte-taraud

                      Repousse piston pour étrier de frein

                      Pied-de-biche

                      Cale de roue

Acheter des outils

Remplacement : disques de frein – Abarth 595. Les experts d'AUTODOC recommandent :

Remplacez les disques de frein sur une Abarth 595 par jeu complet pour chaque essieu, quel que soit l'état des composants. Ceci assurera un freinage équilibré.
La procédure de remplacement est la même pour les deux disques du même axe.
Lors du changement des disques de frein, remplacez toujours les plaquettes de frein.
Attention : tous les travaux sur la voiture - Abarth 595 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Ouvrez le capot. Dévissez le bouchon du réservoir de liquide de frein.
Étape 2

Sécurisez les roues avec des cales.
Étape 3

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 4

Surèlevez l'avant de la voiture et arrimez la.
Étape 5

Dévissez les boulons de la roue.

Remplacement : disques de frein – Abarth 595. Conseil :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 6

Retirez la roue.
Étape 7

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 8

Débranchez le capteur électrique d'ABS. Déconnectez le connecteur du capteur d'usure de plaquette de frein. Retirez le raccord du capteur ABS. Retirez le raccord du palpeur d'usure de la plaquette de frein.

Attention!
Tous les véhicules ne sont pas dotés de palpeur d'usure.
Étape 9

Retirez le cable du capteur ABS du support de l'étrier de frein.
Étape 10

Dévissez l'attache de l'étrier de frein. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 11

Retirez l'étrier de frein.

Remplacement : disques de frein – Abarth 595. Conseil des experts d’AUTODOC :
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.
Étape 12

Dévissez l'attache du support d'étrier. Utilisez une douille n° 19. Utilisez un porte-taraud. Utilisez une clé à cliquet.
Étape 13

Retirez le support de l'étrier de frein en même temps que les plaquettes.
Étape 14

Retirez le disque de frein.
Étape 15

Nettoyez le moyeu. Utilisez une brosse métallique. Traitez la surface de contact. Utilisez de la graisse au cuivre.
Étape 16

Nettoyez la graisse anti-corrosion du nouveau disque de frein.

Étape 17

Installez le disque de frein.
Étape 18

Installez le support de l'étrier de frein en même temps que les plaquettes.
Étape 19

Serrez le support de l'étrier de frein. Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 95 Nm.
Étape 20

Nettoyez la surface de l'étrier de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : disques de frein – Abarth 595. Après avoir appliqué le spray, attendez quelques minutes.
Étape 21

Appuyez sur le piston de l'étrier de roue. Servez-vous d'un repousse piston pour étrier de frein.
Étape 22

Installez l'étrier de frein et fixez-le. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 30 Nm.

Remplacement : disques de frein – Abarth 595. Conseil d’AUTODOC :
Sans démarrer le moteur, pressez à plusieurs reprises sur la pédale de frein jusqu'à ce que vous sentiez une résistance.
Étape 23

Installez le câble du capteur ABS sur le support de l'étrier de frein.
Étape 24

Connectez le capteur électrique d'ABS. Connectez le connecteur du capteur d'usure de la plaquette de frein.
Étape 25

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : disques de frein – Abarth 595. Conseil :
Attendez quelques minutes après l'application.
Étape 26

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.

Étape 27

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. Abarth 595
Étape 28

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 29

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 110 Nm.
Étape 30

Retirez les crics et les cales.

Étape 31

Resserez le bouchon du réservoir de liquide de frein.
Étape 32

Fermez le capot.
