Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
SEAT Leon 3/5 portes (1M1) 1.6, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 1.4 16V, SEAT Leon 3/5 portes (1M1) 1.8 20V T, SEAT Leon 3/5 portes (1M1) 1.9 SDI, SEAT Leon 3/5 portes (1M1) 1.6 16 V, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 1.9 TDI, SEAT Leon 3/5 portes (1M1) 2.8, SEAT Leon 3/5 portes (1M1) 1.6, SEAT Leon 3/5 portes (1M1) 1.8 20V … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

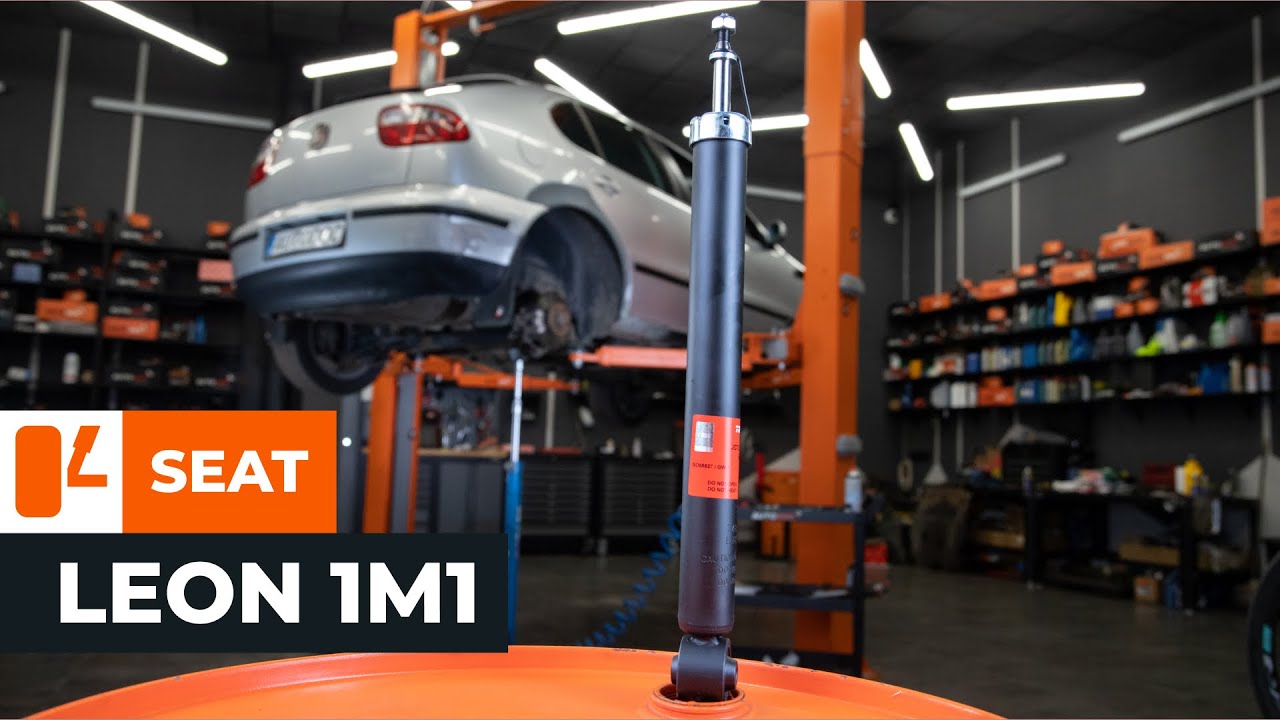

Comment remplacer un amortisseur arrière sur SEAT LEON 1M1 [TUTORIEL AUTODOC]

Comment changer : amortisseur arrière sur Seat Leon 1M1 - Guide de remplacement

Produits alternatifs

Amortisseur

Remplacement : amortisseur – Seat Leon 1M1. Outils dont vous pourriez avoir besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Lubrifiant céramique

                      Graisse au cuivre

                      Clé dynamométrique

                      Clé mixte de No.16

                      Douille d'entraînement n°16

                      Douille d'entraînement n°17

                      Embout d'amortisseur n°DD5.2

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Porte-taraud

                      Pied-de-biche

                      Cric hydraulique téléscopique pour transmission

                      Cale de roue

Acheter des outils

Remplacement : amortisseur – Seat Leon 1M1. Les professionnels recommandent :

Les deux amortisseurs de la suspension arrière doivent être remplacés en même temps.
La procédure de remplacement est la même pour les deux amortisseurs arrière.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : amortisseur – Seat Leon 1M1. Utilisez la procédure suivante :

Étape 1

Sécurisez les roues avec des cales.

Étape 2

Desserrez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17. Utilisez un porte-taraud.
Étape 3

Soulevez la voiture.

AUTODOC recommande:
Si vous utilisez un cric, assurez-vous qu'il repose sur une surface plane sans irrégularités.Assurez-vous aussi de fixer la voiture avec des chandelles.
Étape 4

Dévissez les boulons de la roue.

Remplacement : amortisseur – Seat Leon 1M1. AUTODOC recommande :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5

Retirez la roue.
Étape 6

Nettoyez la fixation inférieure de l’amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Soutenez la poutre d'essieu arrière. Servez vous d'un cric à transmission hydraulique.
Étape 8

Dévissez les fixations inférieures de l'amortisseur. Utilisez une clé mixte de No.16. Utilisez une douille n° 16. Utilisez une clé à cliquet.
Étape 9

Retirez l'écrou de fixation.
Étape 10

Nettoyez les fixations de la coupelle supérieure de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 11

Dévissez les fixations du support de l'amortisseur. Utilisez une douille n° 16. Utilisez une clé à cliquet.

AUTODOC recommande:
Attention ! Tenez l'amortisseur tout en dévissant les boulons de fixation. Seat Leon 1M1
Étape 12

Retirez les écroux de fixations.
Étape 13

Retirez l'amortisseur.
Étape 14

Nettoyez les emplacements de montage des amortisseurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 15

Serrez l'amortisseur dans un étau.
Étape 16

Retirez le cache de montage de l'amortisseur. Servez-vous d'un pied-de-biche.
Étape 17

Nettoyez les fixations de la tige d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 18

Dévissez la fixation de la tige de piston de l'amortisseur. Utilisez une douille n° 17. Servez-vous d'un embout d'amortisseur n°DD5.2. Utilisez une clé à cliquet.
Étape 19

Retirez le support de l'amortisseur, le soufflet anti-poussière et la butée de limitation.

Remplacement : amortisseur – Seat Leon 1M1. Conseil :
Examinez le soufflet anti-poussière et la butée de limitation de l'amortisseur. Remplacez-les si nécessaire.
Étape 20

Installez le support, le soufflet anti-poussière et la butée de limitation sur un nouvel amortisseur.

AUTODOC recommande:
Vous devez appuyer sur l'amortisseur 3–5 fois à la main avant de l'installer.
Étape 21

Serrez l'écrou de la tige de l'amortisseur. Utilisez une douille n° 17. Servez-vous d'un embout d'amortisseur n°DD5.2. Utilisez une clé dynamométrique. Serrez-le jusqu'à 25 Nm.
Étape 22

Appliquez du produit sur l'élément de fixation de la tige de l'amortisseur. Utilisez de la graisse au cuivre.

Étape 23

Installez le cache de montage de l'amortisseur.
Étape 24

Desserez l'étau et retirez l'amortisseur.
Étape 25

Placez l'amortisseur dans le passage de roue et fixez-le.
Étape 26

Installez les boulons de fixation.
Étape 27

Vissez les fixations du support de l'amortisseur. Utilisez une douille n° 16. Utilisez une clé à cliquet.
Étape 28

Installez l'écrou de fixation.
Étape 29

Vissez la fixation inférieure de l'amortisseur. Utilisez une clé mixte de No.16 (2 pièces). Utilisez une clé à cliquet.
Étape 30

Afin de serrer les fixations correctement, vous devez soulever les composants de la suspension vers leur position de travail. Servez vous d'un cric à transmission hydraulique.

Étape 31

Serrez la fixation inférieure de l'amortisseur. Utilisez une clé mixte de No.16. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 45 Nm.+90°

Remplacement : amortisseur – Seat Leon 1M1. AUTODOC recommande :
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 32

Serrez les fixations du support de l'amortisseur. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 30 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 33

Nettoyez les fixations de l'amortisseur. Utilisez de la graisse au cuivre.

Étape 34

Retirez le support qui se trouve sous la poutre d'essieu arrière.

AUTODOC recommande:
Seat Leon 1M1 - N'abaissez pas le cric de transmission brusquement pour éviter d'endommager les composants et les mécanismes de la voiture.
Étape 35

Nettoyez le siège de fixation de la jante. Utilisez une brosse métallique.
Étape 36

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez du lubrifiant céramique.
Étape 37

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.
Étape 38

Installez la roue.

Remplacement : amortisseur – Seat Leon 1M1. Conseil des experts d’AUTODOC :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 39

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé à cliquet.
Étape 40

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 41

Retirez les crics et les cales.
