Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
NISSAN X-TRAIL (T30) 2.5 FWD, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 Di 4x4, NISSAN X-TRAIL (T30) 2.2 dCi 4x4, NISSAN X-TRAIL (T30) 2.2 dCi, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 DCi, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.5 4x4 … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

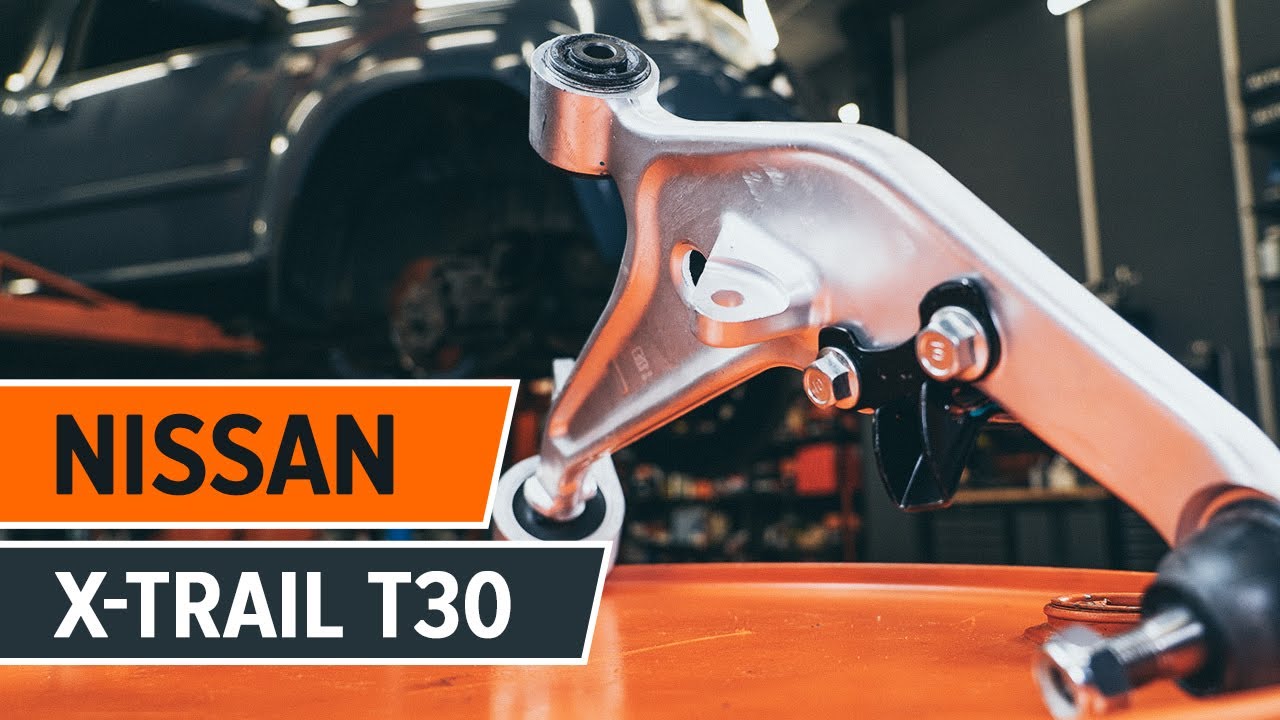

Comment remplacer un bras de suspension avant sur NISSAN X TRAIL T30 [TUTORIEL AUTODOC]

Comment changer : bras inférieur avant sur Nissan X Trail T30 - Guide de remplacement

Toutes les pièces à remplacer : Bras de Suspension sur X-TRAIL (T30) et autres modèles NISSAN

Produits alternatifs

Bras de suspension

Remplacement : bras inférieur avant – Nissan X Trail T30. Outils dont vous avez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Lubrifiant céramique

                      Graisse au cuivre

                      Clé dynamométrique

                      Clé mixte de No.22

                      Douille d'entraînement n°17

                      Douille d'entraînement n°19

                      Douille d'entraînement n°22

                      Douille longue à choc pour jantes No.21

                      Extracteur de joints à bille

                      Clé à cliquet

                      Pied-de-biche

                      Cric hydraulique téléscopique pour transmission

                      Cale de roue

Acheter des outils

Remplacement : bras inférieur avant – Nissan X Trail T30. Conseil des experts d’AUTODOC :

La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
Attention : tous les travaux sur la voiture - Nissan X Trail T30 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.

Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 3

Soulevez la voiture.

Remplacement : bras inférieur avant – Nissan X Trail T30. Conseil d’AUTODOC :
Si vous utilisez un cric, assurez-vous qu'il repose sur une surface plane sans irrégularités.Assurez-vous aussi de fixer la voiture avec des chandelles.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Nissan X Trail T30
Étape 5

Retirez la roue.
Étape 6

Nettoyez la fixation qui relie la biellette de barre stabilisatrice au bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Dévissez la fixation reliant la biellette de barre stabilisatrice au bras de contrôle. Utilisez une douille n° 17. Utilisez une clé à cliquet.
Étape 8

Détachez la biellette de barre stabilisatrice du bras de suspension. Servez-vous d'un pied-de-biche.
Étape 9

Retirez la goupille fendue qui sécurise la fixation connectant le joint à rotule à la fusée d'essieu. Servez-vous d'un pied-de-biche.
Étape 10

Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 11

Dévissez l'attache entre le joint rotule et la fusée d'essieu. Utilisez une clé mixte de No.22.
Étape 12

Déconnectez le joint rotule de la fusée d'essieu. Servez-vous d'un extracteur de rotules.

Étape 13

Dévissez la fixation avant du bras de commande. Utilisez une clé mixte de No.22. Utilisez une douille n° 22. Utilisez une clé à cliquet.
Étape 14

Dévissez les fixations arrière du bras. Utilisez une douille n° 19. Utilisez une clé à cliquet.
Étape 15

Retirez les écroux de fixations (3 pièces).
Étape 16

Retirez l'arbre.
Étape 17

Nettoyez les sièges de montage des bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 18

Installez un arbre neuf.

AUTODOC recommande:
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.
Étape 19

Installez l'écrou de fixation.
Étape 20

Connectez le joint rotule à la fusée d'essieu.
Étape 21

Installez les boulons de fixation (2 pièces).
Étape 22

Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique.

Remplacement : bras inférieur avant – Nissan X Trail T30. AUTODOC recommande :
Afin de serrer les fixations correctement, vous devez soulever les composants de la suspension vers leur position de travail.
Étape 23

Serrez les fixations arrière du bras. Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 130 Nm.
Étape 24

Serrez la fixation avant du bras de commande. Utilisez une clé mixte de No.22. Utilisez une douille n° 22. Utilisez une clé dynamométrique. Serrez-le jusqu'à 110 Nm.
Étape 25

Serrez la fixation connectant le joint à rotule à la fusée d'essieu. Utilisez une clé mixte de No.22. Utilisez une clé dynamométrique. Serrez-le jusqu'à 77 Nm.
Étape 26

Installez la goupille fendue qui sécurise la fixation connectant le joint à rotule à la fusée d'essieu. Servez-vous d'un pied-de-biche.

Étape 27

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:
Remplacement : bras inférieur avant – Nissan X Trail T30. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 28

Connectez la biellette de barre stabilisatrice au bras de suspension.
Étape 29

Serrez la fixation qui relie la biellette de barre stabilisatrice au bras de suspension. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 75 Nm.
Étape 30

Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.
Étape 31

Nettoyez le siège de fixation de la jante. Utilisez une brosse métallique.
Étape 32

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez du lubrifiant céramique.
Étape 33

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Attendez quelques minutes après l'application.
Étape 34

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Nissan X Trail T30
Étape 35

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 36

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 118 Nm.
Étape 37

Retirez les crics et les cales.
