Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
AUDI A4 B5 Avant (8D5) 1.8 T quattro, AUDI A4 B5 Avant (8D5) 1.6, AUDI A4 B5 Avant (8D5) 1.8, AUDI A4 B5 Avant (8D5) 2.6, AUDI A4 B5 Avant (8D5) 2.8, AUDI A4 B5 Avant (8D5) 1.9 TDI, AUDI A4 B5 Avant (8D5) 1.9 TDI, AUDI A4 B5 Avant (8D5) 1.8 quattro, AUDI A4 B5 Avant (8D5) 2.6 quattro, AUDI A4 B5 Avant (8D5) 2.8 quattro, AUDI A4 B5 Avant (8D5) 2.8, AUDI A4 B5 Avant (8D5) 2.8 quattro, AUDI A4 B5 Avant (8D5) 1.9 TDI quattro, AUDI A4 B5 Avant (8D5) 2.4, AUDI A4 B5 Avant (8D5) 2.4 quattro, AUDI A4 B5 Avant (8D5) S4 quattro, AUDI A4 B5 Avant (8D5) 2.5 TDI, AUDI A4 B5 Avant (8D5) 2.5 TDI quattro, AUDI A4 B5 Avant (8D5) 1.9 TDI, AUDI A4 B5 Avant (8D5) 1.8 T quattro, AUDI A4 B5 Avant (8D5) 1.8 T, AUDI A4 B5 Avant (8D5) 1.9 TDI quattro, AUDI A4 B5 Avant (8D5) 1.9 TDI, AUDI A4 B5 Avant (8D5) RS4 quattro, AUDI A4 B5 Avant (8D5) 1.8, AUDI A4 B5 Avant (8D5) 1.8 quattro, AUDI A4 B5 Avant (8D5) 1.6, AUDI A4 B5 Avant (8D5) 2.4, AUDI A4 B5 Avant (8D5) 2.4 quattro, AUDI A4 B5 Avant (8D5) 1.9 Hybrid, AUDI A4 B5 Avant (8D5) 2.4, AUDI A4 B5 Avant (8D5) 2.8, AUDI A4 B5 Avant (8D5) 2.8 quattro, AUDI A4 B5 Avant (8D5) S4 quattro … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

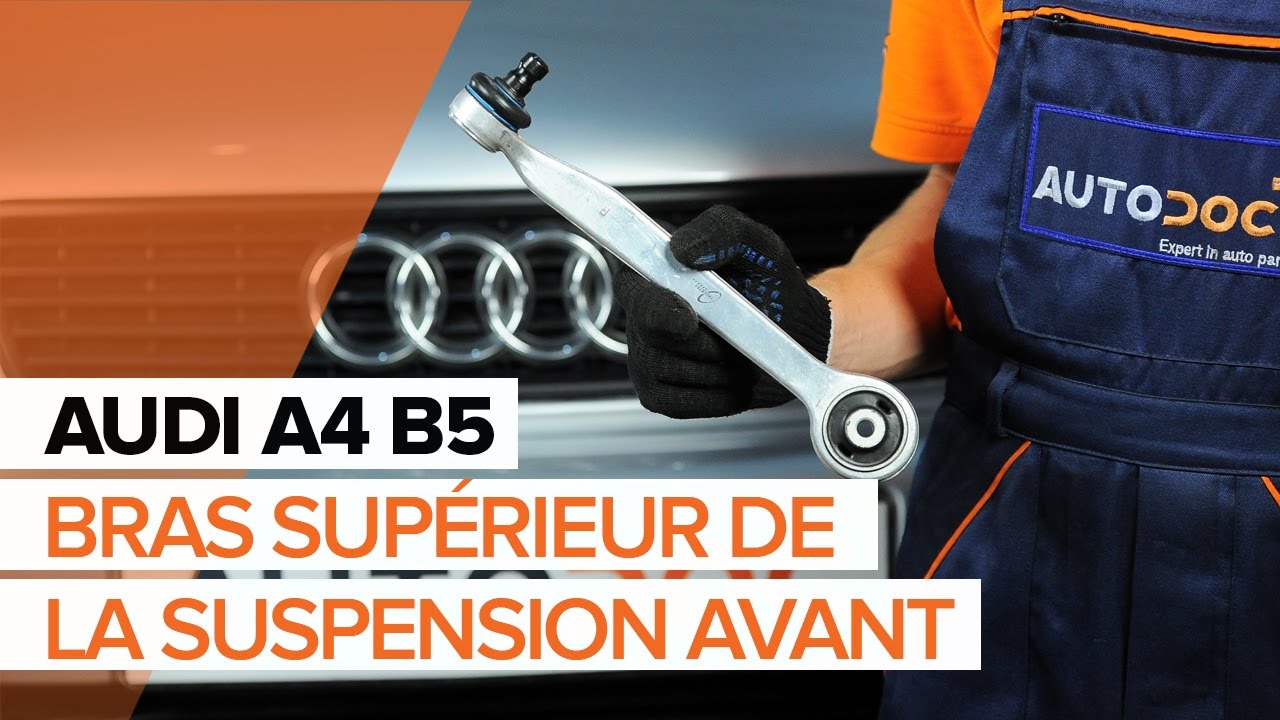

Comment remplacer le bras supérieur de la suspension avant sur une AUDI A4 B5 [TUTORIEL]

Comment changer : bras supérieur avant sur Audi A4 B5 Avant - Guide de remplacement

Produits alternatifs

Bras de suspension

Remplacement : bras supérieur avant – Audi A4 B5 Avant. Liste des outils dont vous aurez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.16

                      Clé mixte de No.17

                      Douille d'entraînement n°17

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Marteau

                      Poinçon effilé

                      Ciseau plat

                      Pied-de-biche

                      Cale de roue

Acheter des outils

Remplacement : bras supérieur avant – Audi A4 B5 Avant. AUTODOC recommande :

La procédure de remplacement est identique pour les bras de commande inférieurs des deux côtés.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : bras supérieur avant – Audi A4 B5 Avant. Ordre recommandé des étapes :

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. Audi A4 B5 Avant
Étape 5

Retirez la roue.
Étape 6

Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 7

Dévissez les attaches du bras supérieur. Utilisez une clé mixte de No.17 Utilisez une douille n° 17. Utilisez une clé à cliquet.
Étape 8

Retirez l'écrou de fixation. Servez-vous d'un poinçon effilé. Servez-vous d'un marteau.
Étape 9

Détachez le bras de commande supérieur de la fusée d'essieu. Servez-vous d'un burin plat pour l'usinage des métaux. Servez-vous d'un marteau.

Étape 10

Dévissez les fixations du bras de commande supérieur. Utilisez une clé mixte de No.16 (2 pièces).
Étape 11

Retirez l'écrou de fixation. Servez-vous d'un pied-de-biche.

Étape 12

Retirez l'arbre.
Étape 13

Nettoyez les sièges de fixations et le filetage du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 14

Installez un arbre neuf.

Remplacement : bras supérieur avant – Audi A4 B5 Avant. Les experts d'AUTODOC recommandent :
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.
Étape 15

Installez l'écrou de fixation. Servez-vous d'un pied-de-biche.
Étape 16

Serrez les fixations du bras de commande supérieur. Utilisez une clé mixte de No.16 (2 pièces). Utilisez une clé dynamométrique. Serrez-le jusqu'à 50 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 17

Attachez le bras de commande supérieur à la fusée d'essieu.
Étape 18

Installez l'écrou de fixation. Servez-vous d'un poinçon effilé. Servez-vous d'un marteau.

Étape 19

Serrez les attaches du bras supérieur. Utilisez une clé mixte de No.17 Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 40 Nm.
Étape 20

Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.

Étape 21

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 22

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : bras supérieur avant – Audi A4 B5 Avant. Après avoir appliqué le spray, attendez quelques minutes.
Étape 23

Installez la roue.

Remplacement : bras supérieur avant – Audi A4 B5 Avant. Conseil des experts d’AUTODOC :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 24

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 25

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 26

Retirez les crics et les cales.
