Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
AUDI A4 B5 Berline (8D2) 1.8, AUDI A4 B5 Berline (8D2) 1.8 T, AUDI A4 B5 Berline (8D2) 1.9 TDI, AUDI A4 B5 Berline (8D2) 2.8, AUDI A4 B5 Berline (8D2) 2.4, AUDI A4 B5 Berline (8D2) 2.5 TDI, AUDI A4 B5 Berline (8D2) 1.9 TDI, AUDI A4 B5 Berline (8D2) 2.4 … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

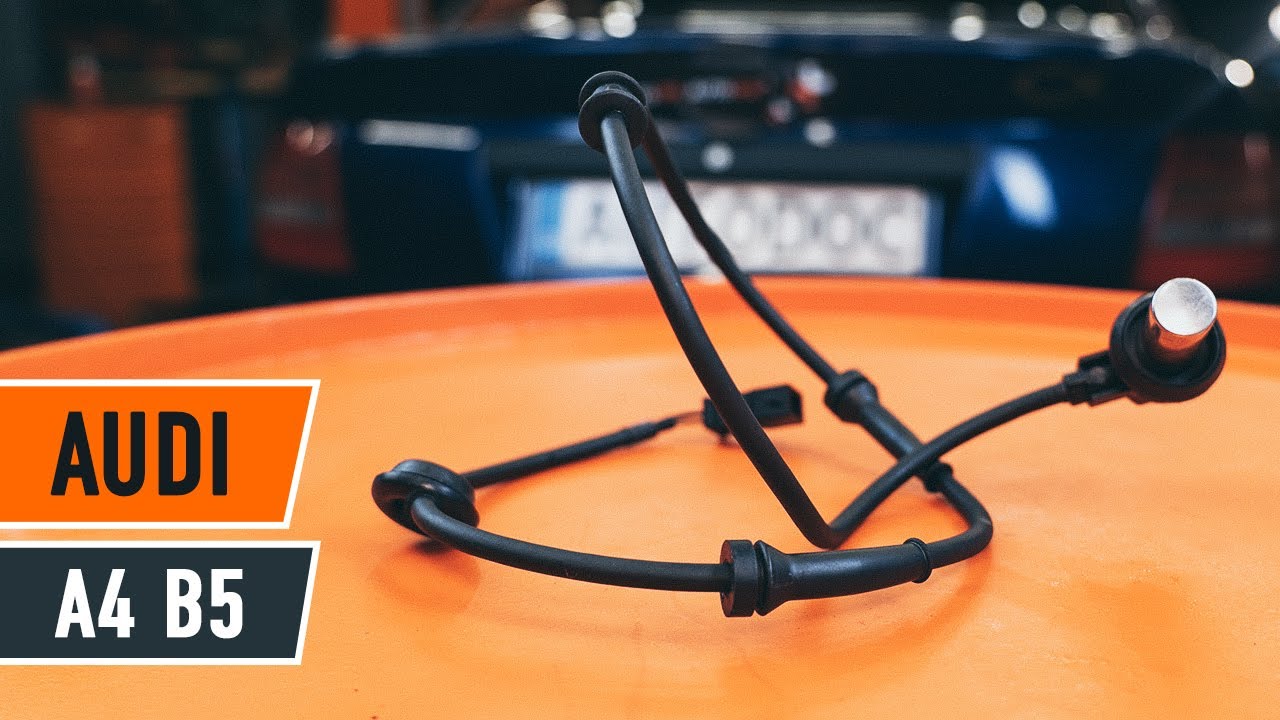

Comment remplacer arrière capteurs ABS sur AUDI A4 B5 Berline [TUTORIEL AUTODOC]

Comment changer : capteurs ABS arrière sur Audi A4 B5 berline - Guide de remplacement

Produits alternatifs

Capteur ABS

Remplacement : capteurs ABS – Audi A4 B5 berline. Outils dont vous pourriez avoir besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Nettoyant multi-usages en spray

                      Nettoyant pour contacts

                      Graisse multi-fonctions

                      Graisse au cuivre

                      Clé dynamométrique

                      Clé mixte de No.15

                      Douille d'entraînement n°13

                      Douille d'entraînement n°24

                      Douille hexagonale n° H8

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Tournevis à tête plate

                      Maillet en caoutchouc

                      Pied à coulisse

                      Porte-taraud

                      Marteau

                      Tenailles

                      Pied-de-biche

                      Cale de roue

Acheter des outils

Remplacement : capteurs ABS – Audi A4 B5 berline. Conseil des experts d’AUTODOC :

Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : capteurs ABS – Audi A4 B5 berline. Utilisez la procédure suivante :

Étape 1

Sécurisez les roues avec des cales.

Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'arrière de la voiture et arrimez la.

Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Audi A4 B5 berline
Étape 5

Retirez la roue.
Étape 6

Nettoyez la fixation du capteur ABS.
Étape 7

Nettoyez les fixations de l'étrier de frein. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : capteurs ABS – Audi A4 B5 berline. Après avoir appliqué le spray, attendez quelques minutes.
Étape 8

Dévissez l'attache de l'étrier de frein. Utilisez une clé mixte de No.15 Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 9

Retirez l'étrier de frein. Servez-vous d'un pied-de-biche.

Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.
Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.Vérifiez le support de l'étrier de frein, ses vis de guidage et ses soufflets. Nettoyez-les. Remplacez-les si nécessaire.
Étape 10

Retirez les plaquettes de frein.
Étape 11

Nettoyez les éléments de fixation du support des étriers de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 12

Dévissez l'attache du support d'étrier. Utilisez la clé HEX n° H8. Utilisez une clé à cliquet. Utilisez un porte-taraud.
Étape 13

Retirez le support d'étrier.
Étape 14

Nettoyez la fixation du disque de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 15

Retirez le cache de l'écrou de moyeu de la roue. Servez-vous d'un marteau. Servez-vous d'un pied-de-biche.
Étape 16

Retirez la goupille fendue qui garde l’écrou du moyeu en place. Servez-vous d'un pied-de-biche. Utilisez un tournevis plat.
Étape 17

Dévissez l'écrou de moyeu. Utilisez une douille n° 24. Utilisez un porte-taraud.
Étape 18

Retirez le disque de frein qui est assemblé avec le palier de moyeu de roue. Servez-vous d'un pied-de-biche.
Étape 19

Nettoyez la fusée d'essieu. Utilisez une brosse métallique. Servez-vous d'un aérosol nettoyant multi-usages.
Étape 20

Nettoyez la fixation du capteur ABS. Servez vous de l'aérosol WD-40.

Étape 21

Mesurez et notez la distance entre le capteur ABS et le disque de frein. Utilisez un pied à coulisse.
Étape 22

Débranchez le capteur ABS. Utilisez des tenailles.
Étape 23

Débranchez les fils du capteur d'ABS. Servez-vous d'un pied-de-biche.
Étape 24

Enlevez les sièges arrière.
Étape 25

Détachez le connecteur du capteur ABS.
Étape 26

Débranchez le capteur ABS. Utilisez des tenailles.
Étape 27

Nettoyez l'emplacement de montage du capteur ABS. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : capteurs ABS – Audi A4 B5 berline. Après avoir appliqué le spray, attendez quelques minutes.
Étape 28

Appliquez du produit sur la fixation du capteur ABS. Servez-vous d'une graisse multi-usages. Utilisez un tournevis plat.

Étape 29

Connectez le capteur ABS.

Remplacement : capteurs ABS – Audi A4 B5 berline. Conseil des experts d’AUTODOC :
Lors de l'installation du capteur ABS, respectez la distance requise entre celui-ci et le disque de frein.
Étape 30

Branchez les câbles du capteur ABS. Servez-vous d'un pied-de-biche.
Étape 31

Nettoyez la fusée d'essieu. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : capteurs ABS – Audi A4 B5 berline. Après avoir appliqué le spray, attendez quelques minutes.
Étape 32

Installez le disque de frein assemblé avec le palier de moyeu de roue.

Étape 33

Ajustez le roulement de roue.

Étape 34

Vissez l'écrou de moyeu. Utilisez une douille n° 24. Utilisez une clé à cliquet.
Étape 35

Installez une nouvelle goupille fendue d'écrou de moyeu. Servez-vous d'un marteau. Servez-vous d'un pied-de-biche.
Étape 36

Installez le bouchon de l'écrou du moyeu. Servez-vous d'un maillet en caoutchouc.
Étape 37

Nettoyez le support de l'étrier de frein et retirez toute poussière et encrassement. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

Remplacement : capteurs ABS – Audi A4 B5 berline. Conseil :
Attendez quelques minutes après l'application.
Étape 38

Installez le support de l'étrier de frein.
Étape 39

Serrez le support de l'étrier de frein. Utilisez la clé HEX n° H8. Utilisez une clé dynamométrique. Serrez-le jusqu'à 95 Nm.
Étape 40

Installez les plaquettes de frein.
Étape 41

Installez l'étrier de frein et fixez-le. Utilisez une clé mixte de No.15 Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 35 Nm.
Étape 42

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 43

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : capteurs ABS – Audi A4 B5 berline. Après avoir appliqué le spray, attendez quelques minutes.
Étape 44

Installez la roue.

AUTODOC recommande:
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 45

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 46

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 47

Retirez les crics et les cales.
Étape 48

Appliquez du produit sur le connecteur du capteur ABS. Utilisez de la graisse diélectrique.
Étape 49

Attachez le connecteur du capteur ABS.
Étape 50

Installez les sièges arrière.
