Intervalle de remplacement recommandé pour la catégorie de pièces Témoin d'usure de plaquette de frein : 30000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi 4x4, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Van (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi 4x4, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

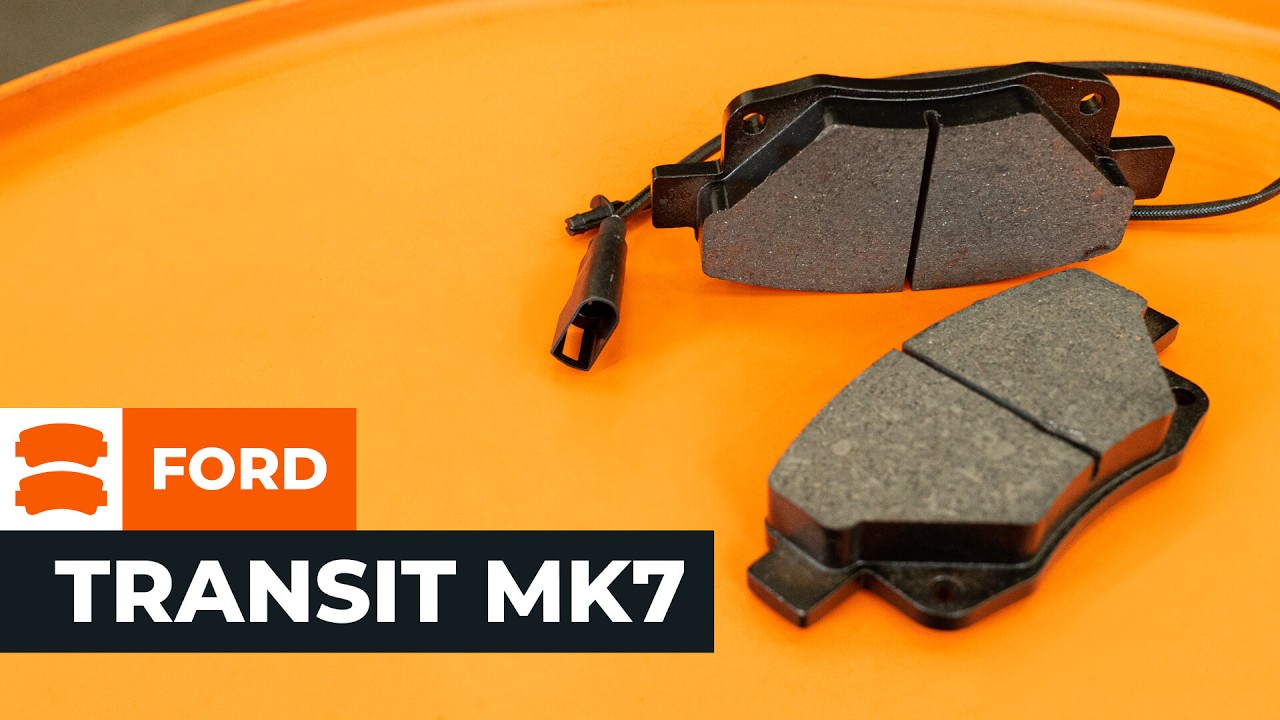

Comment changer les plaquettes de frein arrière sur une FORD TRANSIT MK7 [TUTORIEL AUTODOC]

Comment changer : contacteur de témoin d'usure plaquette de frein arrière sur Ford Transit Mk7 van - Guide de remplacement

Toutes les pièces à remplacer : Témoin d'Usure Plaquettes De Frein sur Transit Mk6 Van (V347, V348, FA) et autres modèles FORD

Produits alternatifs

Témoin d'usure de plaquette de frein

Remplacement : contacteur de témoin d'usure plaquette de frein – Ford Transit Mk7 van. Outils dont vous aurez besoin :

                      Brosse métallique

                      Brosse en nylon

                      Spray WD-40

                      Spray nettoyant multi-usages

                      Nettoyant pour freins

                      Pâte anti-grincement

                      Bombe pour contacts électriques

                      Graisse céramique

                      Clé dynamométrique

                      Clé mixte de 18 mm

                      Clé mixte de 21 mm

                      Douille de 13 mm

                      Douille à choc pour jantes de 21 mm

                      Clé à cliquet ou outil électrique pour l'enlèvement et l'installation des fixations filetées

                      Barre de force en T

                      Repousse piston d’étrier de frein

                      Levier de montage

                      Pince à bec long

                      Pont élévateur de voiture ou cric avec chandelles et cales de roues

Acheter des outils

Remplacement : contacteur de témoin d'usure plaquette de frein – Ford Transit Mk7 van. Les experts d'AUTODOC recommandent :

La procédure de remplacement est identique pour les deux capteurs d’usure de plaquette de frein sur le même essieu.
Attention : tous les travaux sur la voiture - Ford Transit Mk7 van - doivent être effectués avec le moteur éteint.

Pour procéder au remplacement, suivez les étapes suivantes :

Étape 1

Ouvrez le capot.
Étape 2

Desserrez le bouchon du réservoir de liquide de frein.
Étape 3

Immobilisez les roues à l’aide de cales.
Étape 4

Desserrez les écrous de roue. Utilisez une douille à choc pour jantes 21 mm. Utilisez une barre de force en T.
Étape 5

Élevez le véhicule.

Remplacement : contacteur de témoin d'usure plaquette de frein – Ford Transit Mk7 van. Conseil :
Si vous utilisez un cric, assurez-vous que la voiture est garée sur un sol dur et plat.Assurez-vous aussi de sécuriser la voiture à l’aide de chandelles.
Étape 6

Dévissez les écrous de la roue.

Attention !
Afin d'éviter toute blessure, soulevez la roue lors du dévissage des écrous.
Étape 7

Retirez la roue.
Étape 8

Nettoyez les fixations de l'étrier de frein. Utilisez une brosse métallique. Utilisez un spray WD-40.
Étape 9

Écartez les plaquettes de frein. Utilisez un levier de montage.
Étape 10

Dévissez les fixations des étriers de frein. Utilisez une clé mixte de 21 mm.
Étape 11

Retirez les boulons de fixation.
Étape 12

Déposez l'étrier de frein.

Remplacement : contacteur de témoin d'usure plaquette de frein – Ford Transit Mk7 van. Les experts d'AUTODOC recommandent :
Attachez l'étrier à la suspension ou à la carrosserie à l'aide d'un fil de fer sans le déconnecter du flexible de frein afin d'éviter d'ouvrir la conduite de frein.Assurez-vous que l'étrier de frein n'est pas suspendu au tuyau de frein.N'appuyez pas sur la pédale de frein après la dépose de l'étrier. Le piston pourrait alors sortir de l'alésage de l'étrier, et entraîner une fuite de liquide de frein et l'entrée d'air dans le système.
Étape 13

Déconnectez le capteur d'usure des plaquettes de frein. Utilisez une pince à long bec.
Étape 14

Détachez le câble du capteur d’usure de plaquette de frein. Utilisez une pince à long bec.
Étape 15

Détachez le connecteur du capteur d'usure des plaquettes de frein.
Étape 16

Nettoyez le piston de l’étrier de frein. Utilisez une brosse métallique. Utilisez un nettoyant pour freins.
Étape 17

Rétractez le piston de l'étrier de frein. Utilisez un repousse piston d'étrier de frein.
Étape 18

Traitez le connecteur du capteur d’usure des plaquettes de frein. Utilisez une bombe pour contacts électriques.
Étape 19

Fixez le connecteur au capteur d’usure de plaquette de frein.
Étape 20

Fixez le câble du capteur d’usure de plaquette de frein.
Étape 21

Fixez le nouveau capteur d'usure sur la plaquette intérieure.
Étape 22

Installez l'étrier de frein.
Étape 23

Installez les boulons de fixation.
Étape 24

Serrez les fixations de l'étrier de frein. Utilisez une clé mixte de 18 mm. Utilisez une douille de 13 mm. Utilisez une clé dynamométrique. Couple de serrage : 31 N m.
Étape 25

Nettoyez le siège de montage de la jante de roue. Utilisez une brosse métallique. Utilisez un spray nettoyant multi-usages.
Étape 26

Traitez la surface du moyeu de roue en contact avec la jante de roue. Utilisez de la graisse céramique.
Étape 27

Installez la roue.

Remplacement : contacteur de témoin d'usure plaquette de frein – Ford Transit Mk7 van. Les professionnels recommandent :
Pour éviter toute blessure, soulevez la roue lorsque vous vissez les écrous de fixation.
Étape 28

Vissez les écrous de roue. Utilisez une douille à choc pour jantes 21 mm. Utilisez une clé à cliquet.
Étape 29

Abaissez la voiture et serrez les écrous de roue en ordre croisé. Utilisez une douille à choc pour jantes 21 mm. Utilisez une clé dynamométrique. Couple de serrage : 200 Nm.
Étape 30

Retirez le cric, les chandelles et les cales de roue.
Étape 31

Sans démarrer le moteur, appuyez plusieurs fois sur la pédale de frein jusqu'à ce que vous sentiez une résistance significative.
Étape 32

Vérifiez le niveau du liquide de frein dans le réservoir et faites l'appoint si nécessaire.
Étape 33

Serrez le bouchon du réservoir de liquide de frein.
Étape 34

Fermez le capot.
