Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
NISSAN Leaf (ZE1_) Electric … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

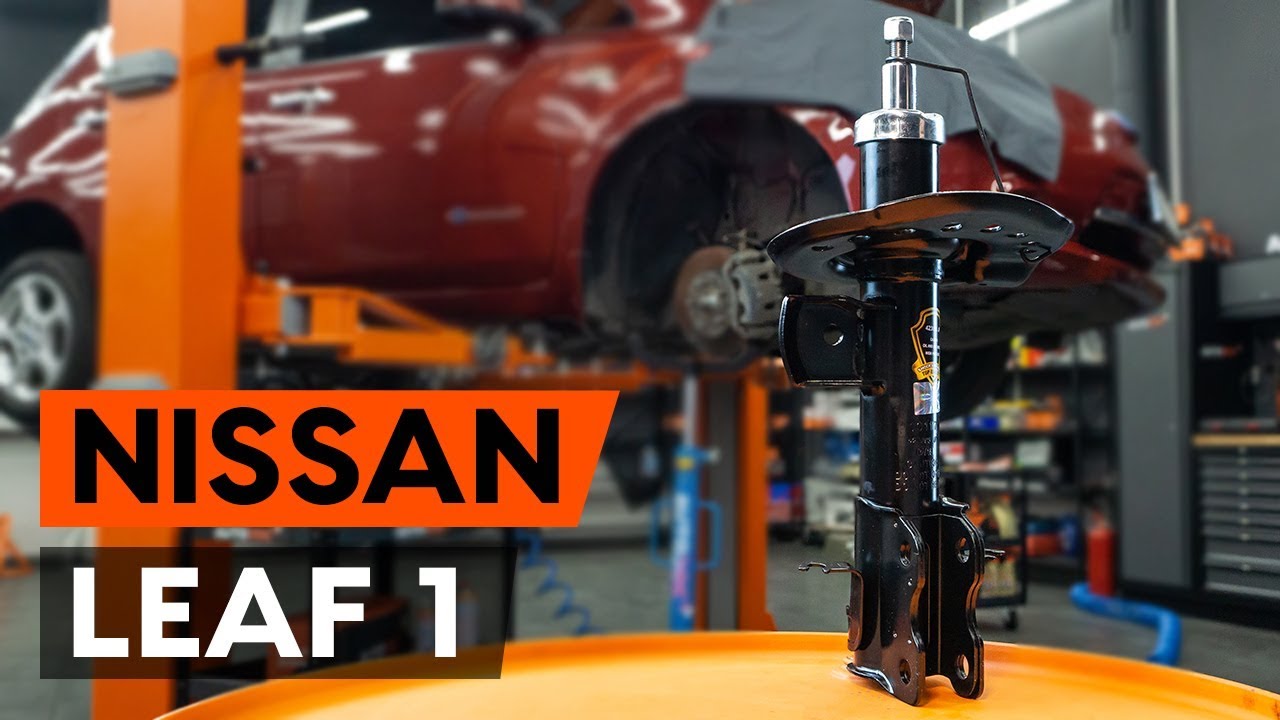

Comment remplacer une jambe de force avant sur NISSAN LEAF 1 (ZE0U) [TUTORIEL AUTODOC]

Comment changer : jambe de suspension avant sur Nissan Leaf ZE0 - Guide de remplacement

Toutes les pièces à remplacer : Amortisseurs sur LEAF et autres modèles NISSAN

Amortisseur

Amortisseur pour NISSAN Leaf (ZE1_) Electric éléctrique (150 CH)

Remplacement : jambe de suspension – Nissan Leaf ZE0. Outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.21

                        Douille d'entraînement n°13

                        Douille d'entraînement n°18

                        Douille d'entraînement n°21

                        Douille hexagonale n° h6.

                        Douille longue à choc pour jantes No.21

                        Clé à cliquet

                        Clé dynamométrique

                        Porte-taraud

                        Pied-de-biche

                        Maillet en caoutchouc

                        Compresseur hydraulique de ressort d'amortisseur

                        Cric hydraulique téléscopique pour transmission

                        Couverture des ailes

                        Cale de roue

Acheter des outils

Remplacement : jambe de suspension – Nissan Leaf ZE0. Conseil d’AUTODOC :

Les deux amortisseurs de la suspension avant doivent être remplacés en même temps.
La procédure de remplacement est la même pour les jambes d'amortisseur droite et gauche sur la suspension avant.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : jambe de suspension – Nissan Leaf ZE0. Suivez les étapes suivantes :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Soulevez et retirez la grille d'auvent.
Étape 4

Nettoyez les fixations du support supérieur de l'amortisseur. Servez vous de l'aérosol WD-40.
Étape 5

Devissez la fixation supérieure du support d'amortisseur. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 6

Sécurisez les roues avec des cales.
Étape 7

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 8

Surèlevez l'avant de la voiture et arrimez la.
Étape 9

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. Nissan Leaf ZE0
Étape 10

Retirez la roue.
Étape 11

Retirez l'attache du flexible de frein.
Étape 12

Déconnectez les cables et le flexible de frein du support sur l'entretoise de l'amortisseur. Servez-vous d'un pied-de-biche.
Étape 13

Nettoyez les fixations reliant la biellette de la barre stabilisatrice à l'amortisseur et celles reliant l'amortisseur à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14

Dévissez l'écrou et retirez la barre stabilisatrice de l'entretoise de l'amortisseur. Utilisez une douille n° 18.
Étape 15

Retirez la barre stabilisatrice.
Étape 16

Dévissez la fixation inférieure assurant la connexion entre lа jambe d'amortisseur et le porte-fusée. Utilisez une clé mixte de No.21 Utilisez une douille n° 21. Utilisez un porte-taraud.
Étape 17

Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique.
Étape 18

Retirez les écroux de fixations.
Étape 19

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 20

Dévissez l'attache supérieure du support de l'amortisseur. Utilisez une douille n° 13.

Remplacement : jambe de suspension – Nissan Leaf ZE0. Conseil :
Pour éviter de vous blesser, maintenez l'amortisseur quand vous dévissez les vis de fixation.
Étape 21

Retirez l'entretoise de suspension.
Étape 22

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : jambe de suspension – Nissan Leaf ZE0. Les experts d'AUTODOC recommandent :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 23

Compressez le ressort.
Étape 24

Lubrifiez la barre d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 25

Retirez l'écrou de la tige de piston de l'entretoise. Utilisez la clé HEX n° H6. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 26

Retirez le support de l'entretoise supérieure.
Étape 27

Détendez le ressort hélicoïdal.
Étape 28

Retirez le ressort.
Étape 29

Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.

AUTODOC recommande:
Remplacement : jambe de suspension – Nissan Leaf ZE0. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire.
Étape 30

Retirez l'amortisseur usagé du compresseur à ressort hydraulique hélicoïdal.

Remplacement : jambe de suspension – Nissan Leaf ZE0. Conseil d’AUTODOC :
Avant d'installer un nouvel amortisseur, vous devez le pomper manuellement 3 à 5 fois.
Étape 31

Installez le nouvel amortisseur sur le compresseur à ressort hydraulique hélicoïdal.
Étape 32

Installez le soufflet antipoussière et la butée sur le nouvel amortisseur.
Étape 33

Installez le ressort sur l'amortisseur.
Étape 34

Compressez le ressort.
Étape 35

Installez la coupelle supérieure de l'amortisseur et son roulement.
Étape 36

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez une douille n° 18. Utilisez la clé HEX n° H6. Utilisez une clé dynamométrique. Serrez-le jusqu'à 68 Nm.

Remplacement : jambe de suspension – Nissan Leaf ZE0. Les professionnels recommandent :
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 37

Décompressez le ressort.
Étape 38

Retirez l'amortisseur prémonté.
Étape 39

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 40

Vissez l'attache supérieure du support de l'amortisseur. Ne serrez pas trop.

AUTODOC recommande:
Nissan Leaf ZE0 - Pour éviter de vous blesser, tenez la jambe de suspension tout en vissant les boulons de fixation.
Étape 41

Appliquez du produit sur l'emplacement de l'amortisseur sur le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 42

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 43

Installez les boulons de fixation.
Étape 44

Vissez la fixation qui relie la jambe d'amortisseur à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé mixte de No.21.
Étape 45

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:
Remplacement : jambe de suspension – Nissan Leaf ZE0. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 46

Installez la barre stabilisatrice transversale. Utilisez une douille n° 18.
Étape 47

Attachez le tuyau de frein à l'entretoise. Connectez l'attache du câble du capteur ABS de l'entretoise de support de l'amortisseur.
Étape 48

Installez l'attache du flexible de frein. Servez-vous d'un maillet en caoutchouc.
Étape 49

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une clé mixte de No.21. Utilisez une douille n° 21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 165 Nm.
Étape 50

Serrez la fixation reliant la biellette à l'amortisseur. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 65 Nm.
Étape 51

Appliquez du produit sur les fixations de l'amortisseur. Utilisez de la graisse au cuivre.
Étape 52

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 53

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : jambe de suspension – Nissan Leaf ZE0. Conseil des experts d’AUTODOC :
Attendez quelques minutes après l'application.
Étape 54

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. Nissan Leaf ZE0
Étape 55

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 56

Abaissez la voiture.
Étape 57

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 16 Nm.
Étape 58

Appliquez du produit sur les fixations de l'amortisseur. Utilisez de la graisse au cuivre.
Étape 59

Installez la grille d'auvent et fixez-la.
Étape 60

Serrez en étoile les boulons de la roue. Utilisez une clé dynamométrique. Serrez-le jusqu'à 108 Nm.
Étape 61

Retirez les crics et les cales.
Étape 62

Retirez la housse d'aile.
Étape 63

Fermez le capot.
