Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) 2.5, VOLVO XC90 I (275) 2.5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) D5 AWD … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

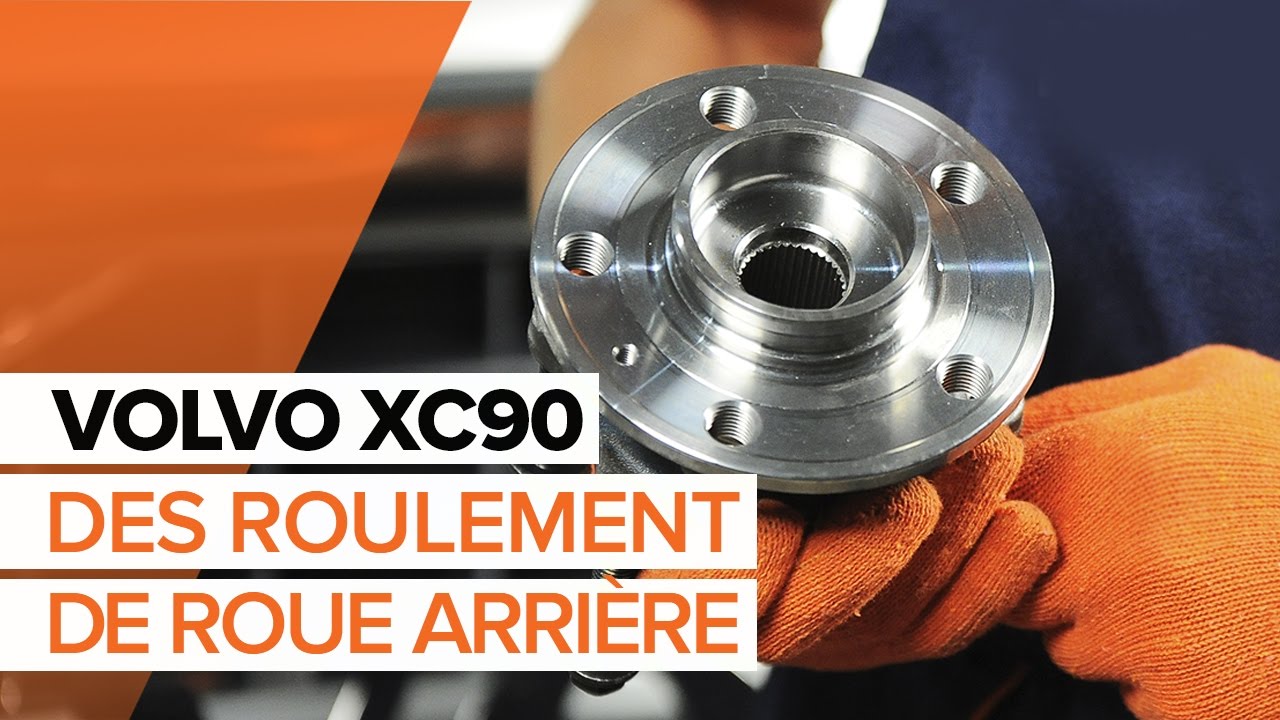

Comment remplacer des roulement de roues sur une VOLVO XC90 1 TUTORIEL | AUTODOC

Toutes les pièces à remplacer : Roulement De Roues sur XC90 I (275) et autres modèles VOLVO

Kit de roulements de roue

Roulement de roue

        Kit de roulements de roue pour VOLVO XC90 I (275) V8 AWD Essence (320 CH)

        Kit de roulements de roue pour VOLVO XC90 I (275) V8 AWD Essence (316 CH)

        Kit de roulements de roue pour VOLVO XC90 I (275) D5 AWD Diesel (200 CH)

        Kit de roulements de roue pour VOLVO XC90 I (275) 2.5 T AWD Essence (209 CH)

        Kit de roulements de roue pour VOLVO XC90 I (275) D5 AWD Diesel (185 CH)

        Kit de roulements de roue pour VOLVO XC90 I (275) 3.2 AWD Essence (243 CH)

        Kit de roulements de roue pour VOLVO XC90 I (275) D5 AWD Diesel (163 CH)

        Kit de roulements de roue pour VOLVO XC90 I (275) 3.2 AWD Essence (238 CH)

        Kit de roulements de roue pour VOLVO XC90 I (275) 2.5 T AWD Essence (209 CH)

Remplacement : roulement de roue – Volvo XC90 1. Outils dont vous avez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.10

                        Clé mixte de No.13

                        Clé mixte de No.16

                        Clé mixte de No.18

                        Douille d'entraînement n°13

                        Douille d'entraînement n°15

                        Douille d'entraînement n°16

                        Douille longue à choc pour jantes No.19

                        Clé à cliquet

                        Clé dynamométrique

                        Tournevis À Tête Plate

                        Poinçon effilé

                        Marteau

                        Maillet en caoutchouc

                        Pied-de-biche

                        Porte-taraud

                        Cric hydraulique téléscopique pour transmission

                        Cale de roue

Acheter des outils

AUTODOC recommande:

Ne réutilisez pas l'ensemble de roulement de votre Volvo XC90 1
La procédure de remplacement du roulement de moyeu de roue est identique sur les deux roues du même axe.
Attention : tous les travaux sur la voiture - Volvo XC90 1 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue.Servez-vous d'une douille à choc pour roue N°19.
Étape 3

Surèlevez l'arrière de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:

Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Volvo XC90 1
Étape 5

Retirez la roue.
Étape 6

Nettoyez les éléments de fixation du support des étriers de frein.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.

Étape 7

Dévissez l'attache du support d'étrier.Utilisez une clé mixte de No.13
Étape 8

Retirez l'étrier de frein avec son support.

Remplacement : roulement de roue – Volvo XC90 1. Conseil d’AUTODOC :

Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.Vérifiez le support de l'étrier de frein, ses vis de guidage et ses soufflets. Nettoyez-les. Remplacez-les si nécessaire.
Étape 9

Nettoyez les fixations du disque de frein.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.

Étape 10

Dévissez l'attache du disque de frein.Utilisez une clé mixte de No.10Utilisez une clé à cliquet.
Étape 11

Retirez le disque de frein.
Étape 12

Dévissez les fixations qui lient l'arbre de transmission au moyeu de roue.Utilisez une douille n° 13.Utilisez une clé à cliquet.
Étape 13

Retirez l'arbre d'entraînement.Servez-vous d'un poinçon effilé.Servez-vous d'un marteau.

Étape 14

Nettoyez les fixations du bras de suspension.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.

Étape 15

Dévissez les fixations qui relient le bras de suspension à la fusée d'essieu arrière.Utilisez une clé mixte de No.18Utilisez une douille n° 15.Utilisez une clé à cliquet.
Étape 16

Retirez l'écrou de fixation.

Étape 17

Détachez le bras de commande.

Étape 18

Dévissez l'écrou de l'axe de moyeu de roue.Utilisez une clé mixte de No.16Utilisez une douille n° 16.Utilisez une clé à cliquet.Utilisez un porte-taraud.
Étape 19

Retirez le moyeu et le roulement puisqu'ils forment un bloc hermétique.Servez-vous d'un maillet en caoutchouc.
Étape 20

Nettoyez l'emplacement de roulement de moyeu.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.

Étape 21

Installez le nouveau moyeu de roue avec un roulement.
Étape 22

Montez l'arbre de transmission sur le moyeu de roue.

Étape 23

Serrez le moyeu.Utilisez une clé mixte de No.16Utilisez une douille n° 16.Utilisez une clé dynamométrique.Serrez-le jusqu'à 75 Nm.

Remplacement : roulement de roue – Volvo XC90 1. Les experts d'AUTODOC recommandent :

L'unité de roulement de roue ne toit pas dépasser sur la goupille exiale.
Étape 24

Traitez les attaches du roulement de moyeu de roue.Utilisez de la graisse au cuivre.

Étape 25

Attachez le bras de commande.Utilisez un tournevis plat.

Étape 26

Installez l'écrou de fixation.Servez-vous d'un pied-de-biche.Servez-vous d'un marteau.

Étape 27

Vissez les fixations reliant le bras de suspension à la fusée arrière.

Étape 28

Surélevez la fusée d'essieu.Servez vous d'un cric à transmission hydraulique.
Étape 29

Serrez les fixations reliant le bras de suspension à la fusée arrière.Utilisez une clé mixte de No.18Utilisez une douille n° 15.Utilisez une clé dynamométrique.Serrez-le jusqu'à 80 Nm.
Étape 30

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:

Remplacement : roulement de roue – Volvo XC90 1. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 31

Traitez la surface de contact.Utilisez de la graisse au cuivre.

Étape 32

Installez le disque de frein.
Étape 33

Serrez l'attache du disque de frein.Utilisez une clé mixte de No.10Utilisez une clé dynamométrique.Serrez-le jusqu'à 11 Nm.
Étape 34

Serrez le boulon reliant l'arbre de transmission au moyeu de roue.Utilisez une douille n° 13.Utilisez une clé dynamométrique.Serrez-le jusqu'à 50 Nm.
Étape 35

Installez le nouvel étrier ainsi que son support.
Étape 36

Serrez le support de l'étrier de frein.Utilisez une clé mixte de No.13Utilisez une clé dynamométrique.Serrez-le jusqu'à 55 Nm.
Étape 37

Appliquez du produit sur la zone de contact entre le disque de frein et la jante.Utilisez de la graisse au cuivre.
Étape 38

Nettoyez la surface du disque de frein.Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:

Remplacement : roulement de roue – Volvo XC90 1. Après avoir appliqué le spray, attendez quelques minutes.
Étape 39

Installez la roue.

AUTODOC recommande:

Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Volvo XC90 1
Étape 40

Vissez les boulons de la roue.Servez-vous d'une douille à choc pour roue N°19.
Étape 41

Abaissez la voiture et serrez les boulons de roue en ordre croisé.Servez-vous d'une douille à choc pour roue N°19.Utilisez une clé dynamométrique.Serrez-le jusqu'à 120 Nm.
Étape 42

Retirez les crics et les cales.
