Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Van (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

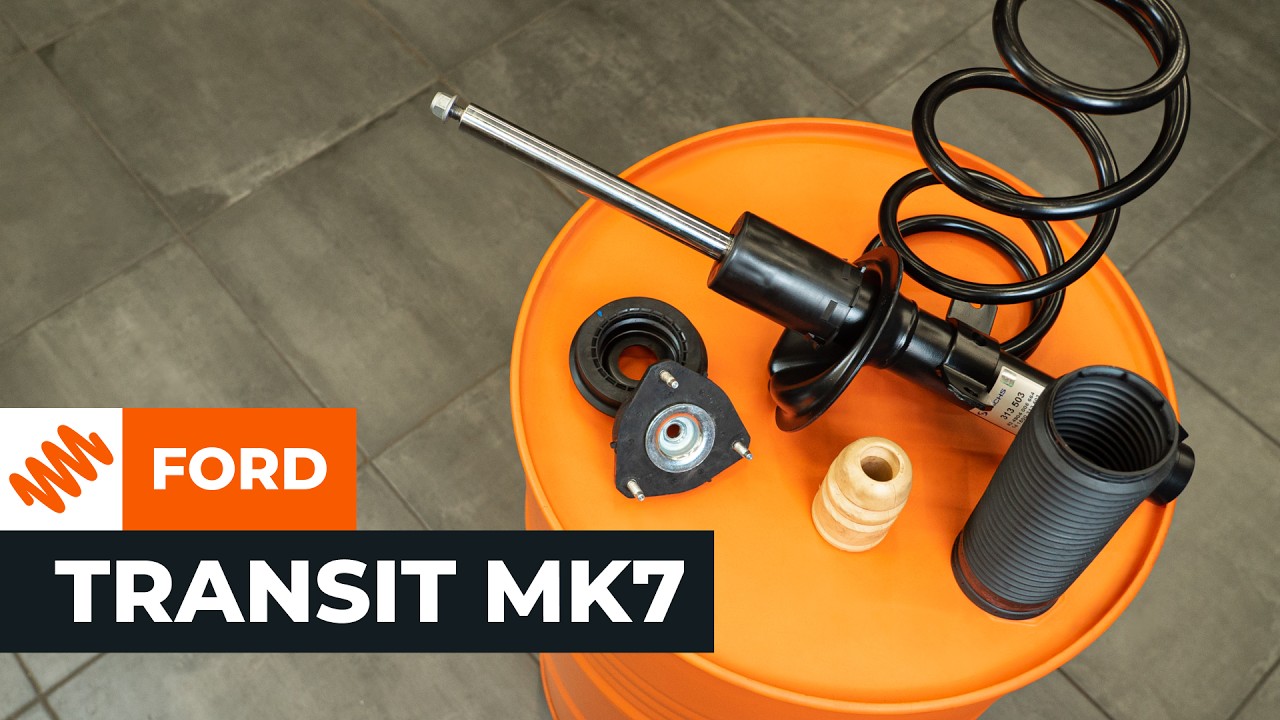

Comment changer une jambe de force avant sur une FORD TRANSIT MK7 [TUTORIEL AUTODOC]

Comment changer un support de jambe de suspension avant sur le Ford Transit Mk7 van : guide de remplacement

Toutes les pièces à remplacer : Coupelle d'Amortisseur sur Transit Mk6 Van (V347, V348, FA) et autres modèles FORD

Produits alternatifs

Coupelle d'amortisseur

174274 FEBI BILSTEIN Kit de réparation, coupelle de suspension

24,60 EUR

Boutique

SMA0194 ASHIKA Coupelle d'amortisseur

26,76 EUR

Boutique

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. Outils dont vous pourriez avoir besoin :

                      Brosse métallique

                      Spray WD-40

                      Spray nettoyant multi-usages

                      Graisse céramique

                      Clé dynamométrique

                      Clé mixte de 19 mm

                      Douille de 13 mm

                      Douille de 15 mm

                      Douille de 18 mm

                      Douille de 19 mm

                      Douille de 24 mm

                      Douille de 36 mm

                      Douille pour écrou de jambe de force de 18 mm

                      Embout hexagonal H5

                      Barre d’extension hexagonale H6

                      Douille à choc pour jantes de 21 mm

                      Clé à cliquet ou outil électrique pour l'enlèvement et l'installation des fixations filetées

                      Barre de force en T

                      Levier de montage

                      Pince à bec long

                      Outil magnétique télescopique de saisie

                      Poinçon

                      Marteau

                      Maillet en caoutchouc

                      Extracteur de joint à rotule

                      Compresseur de ressort fixe

                      Cric de transmission ou un second cric de véhicule

                      Pont élévateur de voiture ou cric avec chandelles et cales de roues

Acheter des outils

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. Conseil des experts d’AUTODOC :

Les jambes de force, les ressorts hélicoïdaux et les supports de jambe de force de la suspension avant doivent être remplacés en paires.
La procédure de remplacement est identique pour les jambes de force, les ressorts hélicoïdaux et les supports de jambe de force droits et gauches, à l’exception des étapes à suivre pour accéder aux fixations des supports de jambe de force droits et gauches.
Toutes les opérations doivent être effectuées avec le contact coupé.

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. Suivez les étapes suivantes :

Étape 1

Ouvrez la portière de la voiture.
Étape 2

Ouvrez la boîte à gants.
Étape 3

Pressez sur les dispositifs de retenue de la boîte à gants pour la détacher.
Étape 4

Retirez la boîte à gants.
Étape 5

Repliez l’isolant qui recouvre les fixations du support de jambe de force.
Étape 6

Nettoyez les fixations du support de jambe de force supérieur. Utilisez une brosse métallique. Utilisez un spray WD-40.
Étape 7

Desserrez les fixations du support de jambe de force. Utilisez une douille de 13 mm. Utilisez une clé à cliquet.

Attention !
Ne dévissez pas complètement les écrous.
Étape 8

Immobilisez les roues à l’aide de cales.
Étape 9

Retirez le capuchon central de la roue.

Étape 10

Desserrez les écrous de roue. Utilisez une douille à choc pour jantes 21 mm. Utilisez une barre de force en T.
Étape 11

Retirez la goupille fendue qui sécurise la fixation de l'essieu. Utilisez un levier de montage. Utilisez une pince à long bec.
Étape 12

Retirez le cache écrou de l’écrou de l'essieu.
Étape 13

Nettoyez l'écrou de l'essieu. Utilisez une brosse métallique. Utilisez un spray WD-40.
Étape 14

Desserrez l'écrou de l'essieu. Utilisez une douille de 36 mm. Utilisez une barre de force en T.
Étape 15

Élevez le véhicule.

Attention !
Si vous utilisez un cric, assurez-vous que la voiture est garée sur un sol dur et plat.Assurez-vous aussi de sécuriser la voiture à l’aide de chandelles.
Étape 16

Dévissez les écrous de la roue.

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. AUTODOC recommande :
Afin d'éviter toute blessure, soulevez la roue lors du dévissage des écrous.
Étape 17

Retirez la roue.
Étape 18

Nettoyez la fixation qui relie la biellette de barre stabilisatrice à la jambe de force. Utilisez une brosse métallique. Utilisez un spray WD-40.
Étape 19

Nettoyez la fixation du support du câble du capteur ABS. Utilisez une brosse métallique. Utilisez un spray WD-40.

Étape 20

Nettoyez les fixations qui relient la jambe de force à la fusée d'essieu. Utilisez une brosse métallique. Utilisez un spray WD-40.
Étape 21

Dévissez la fixation du support du câble du capteur ABS. Utilisez une douille de 18 mm. Utilisez une clé à cliquet.
Étape 22

Débranchez le support du câble du capteur ABS de la jambe de force.
Étape 23

Dévissez la fixation reliant la biellette de barre stabilisatrice à la jambe de force. Utilisez une clé mixte de 19 mm. Utilisez un embout hexagonal H5. Utilisez une clé à cliquet.
Étape 24

Déconnectez la biellette de barre stabilisatrice de la jambe de force.
Étape 25

Dévissez l'écrou de l'essieu. Utilisez une douille de 36 mm. Utilisez une clé à cliquet.
Étape 26

Retirez la rondelle de l'essieu. Utilisez un outil magnétique télescopique de saisie.
Étape 27

Soutenez le bras de suspension. Utilisez un cric de transmission ou un second cric de véhicule.
Étape 28

Détachez le demi-arbre de transmission de la fusée d’essieu. Utilisez un chasse-goupille. Utilisez un marteau.
Étape 29

Retirez le support situé sous le bras de suspension.

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. Conseil :
Abaissez la transmission ou le cric du véhicule en douceur et sans à-coups pour éviter d'endommager les assemblages et les mécanismes du véhicule.
Étape 30

Nettoyez la fixation qui relie le joint à rotule au bras de suspension. Utilisez une brosse métallique. Utilisez un spray WD-40.
Étape 31

Dévissez la fixation qui relie le joint à rotule au bras de suspension. Utilisez une douille de 24 mm. Utilisez une clé à cliquet.
Étape 32

Soutenez la fusée d'essieu. Utilisez un cric de transmission ou un second cric de véhicule.
Étape 33

Détachez le joint à rotule du bras de suspension. Utilisez un séparateur de joint à rotule. Utilisez un levier de montage.
Étape 34

Retirez le support situé sous la fusée d’essieu.

Étape 35

Détachez le joint à rotule du bras de suspension en tirant sur le bras de suspension vers le bas à l’aide du levier de montage.

Étape 36

Après avoir libéré le joint à rotule, déplacez légèrement la fusée d’essieu sur le côté et ramenez avec précaution le bras de suspension dans sa position d'origine.

Étape 37

Soutenez à nouveau la fusée d’essieu.

Étape 38

Détachez le demi-arbre de transmission de la fusée d’essieu.

Étape 39

Attachez le demi-arbre de transmission à la carrosserie de la voiture à l'aide d'un fil de fer.

Attention !
Veillez à ce que le demi-arbre de transmission ne pende pas.
Étape 40

Dévissez la fixation inférieure de la jambe de force. Utilisez une douille de 15 mm. Utilisez une clé à cliquet.
Étape 41

Retirez l’écrou de fixation.
Étape 42

Détachez la fusée d’essieu de la jambe de force. Utilisez un maillet en caoutchouc. Utilisez un cric de transmission ou un second cric de véhicule.

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. Les experts d'AUTODOC recommandent :
Assurez-vous que la fusée d’essieu ne pend pas sur le tuyau de frein ou au câble électrique.
Étape 43

Dévissez les fixations du support de la jambe de force.

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. Les professionnels recommandent :
Pour éviter les blessures, maintenez la jambe de force lorsque vous détachez les fixations.
Étape 44

Retirez l’ensemble de la jambe de force.
Étape 45

Nettoyez les sièges de montage de la jambe de force. Utilisez une brosse métallique. Utilisez un spray nettoyant multi-usages.
Étape 46

Nettoyez la fixation de la biellette de barre stabilisatrice. Utilisez une brosse métallique. Utilisez un spray nettoyant multi-usages.
Étape 47

Nettoyez les cannelures du joint du demi-arbre de transmission. Utilisez une brosse métallique. Utilisez un spray nettoyant multi-usages.
Étape 48

En fonction de la pièce que vous remplacez, vous pouvez devoir démonter la jambe de force. Mais si vous utilisez des composants neufs, vous n'aurez pas besoin de démonter l'ancienne jambe de force. Dans ce cas, un compresseur de ressort fixe ne sera nécessaire pour assembler une nouvelle jambe de force que si ses pièces ont été achetées séparément.

Étape 49

Positionnez l’ensemble de la jambe de force sur le compresseur de ressort fixe.

Attention !
Lors de l'utilisation d'un compresseur de ressort fixe, les spires du ressort doivent être solidement fixées, comprimant le ressort des deux côtés.Assurez-vous que le ressort est dans la position correcte.Assurez-vous que les mâchoires du compresseur sont bien engagées sur les spires.
Étape 50

Compressez le ressort.
Étape 51

Nettoyez la partie supérieure de la tige de piston de la jambe de force. Utilisez une brosse métallique. Utilisez un spray WD-40.
Étape 52

Dévissez l’écrou de la tige de piston de la jambe de force. Utilisez une douille pour écrou de jambe de force de 18 mm. Utilisez une barre d’extension hexagonale H6. Utilisez une clé à cliquet.
Étape 53

Retirez le support de jambe de force supérieur.
Étape 54

Relâchez le ressort.
Étape 55

Retirez le palier de montage et la butée d’arrêt.
Étape 56

Retirez le soufflet anti-poussière.

Étape 57

Installez un soufflet anti-poussière, une butée d’arrêt et un palier de montage neufs.
Étape 58

Compressez le ressort.
Étape 59

Installez un support de jambe de force supérieur neuf.
Étape 60

Installez et serrez l’écrou de la tige de piston de la jambe de force. Utilisez une douille pour écrou de jambe de force de 18 mm. Utilisez une barre d’extension hexagonale H6. Utilisez une clé dynamométrique. Couple de serrage : 70 N.m.
Étape 61

Relâchez le ressort.
Étape 62

Retirez l’ensemble de la jambe de force du compresseur de ressort.
Étape 63

Installez l’ensemble de la jambe de force dans le passage de roue.
Étape 64

Vissez les fixations du support de la jambe de force. Ne les serrez pas.

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. Les experts d'AUTODOC recommandent :
Pour éviter les blessures, maintenez la jambe de force lorsque vous vissez les écrous de fixation.
Étape 65

Fixez la jambe de force sur la fusée d’essieu. Utilisez un cric de transmission ou un second cric de véhicule.
Étape 66

Installez et vissez le boulon de fixation.
Étape 67

Installez le demi-arbre de transmission.

Attention !
Lors du remontage, utilisez un nouveau kit d'écrou d'essieu : une rondelle, un écrou, un cache écrou et une goupille fendue.
Étape 68

Installez la rondelle d'essieu.
Étape 69

Vissez l'écrou de l'essieu. Utilisez une douille de 36 mm. Utilisez une clé à cliquet.
Étape 70

Nettoyez le siège de montage du joint à rotule. Utilisez une brosse métallique. Utilisez un spray WD-40.
Étape 71

Fixez le joint à rotule au bras de suspension en vissant l'écrou de fixation. Utilisez un levier de montage.
Étape 72

Installez la biellette de barre stabilisatrice et vissez l’écrou de fixation.
Étape 73

Installez le support du câble du capteur ABS et vissez l’écrou de fixation.
Étape 74

Serrez la fixation reliant la biellette de barre stabilisatrice à la jambe de force. Utilisez une douille de 19 mm. Utilisez une clé dynamométrique. Couple de serrage : 55 N.m.
Étape 75

Serrez la fixation du support du câble du capteur ABS. Utilisez une douille de 18 mm. Utilisez une clé dynamométrique. Couple de serrage : 45 N.m.
Étape 76

Levez la fusée d’essieu.

Étape 77

Serrez la fixation inférieure de la jambe de force. Utilisez une douille de 18 mm. Utilisez une clé dynamométrique. Couple de serrage : 100 N.m. + 180º.

Important !
Assurez-vous d'utiliser des fixations neuves.
Étape 78

Retirez le support de sous la fusée d’essieu.

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. AUTODOC recommande :
Abaissez la transmission ou le cric du véhicule en douceur et sans à-coups pour éviter d'endommager les assemblages et les mécanismes du véhicule.
Étape 79

Serrez la fixation qui relie le bras de suspension au joint à rotule. Utilisez une douille de 24 mm. Utilisez une clé dynamométrique. Couple de serrage : 150 N.m.
Étape 80

Nettoyez le siège de montage de la jante de roue. Utilisez une brosse métallique. Utilisez un spray nettoyant multi-usages.
Étape 81

Traitez la surface du moyeu de roue en contact avec la jante de roue. Utilisez de la graisse céramique.
Étape 82

Installez la roue.

Remplacement : coupelle d'amortisseur – Ford Transit Mk7 van. Conseil :
Pour éviter toute blessure, soulevez la roue lorsque vous vissez les écrous de fixation.
Étape 83

Vissez les écrous de roue. Utilisez une douille à choc pour jantes 21 mm. Utilisez une clé à cliquet.
Étape 84

Abaissez la voiture et serrez les écrous de roue en ordre croisé. Utilisez une douille à choc pour jantes 21 mm. Utilisez une clé dynamométrique. Couple de serrage : 200 N.m.
Étape 85

Serrez l'écrou de l'essieu. Utilisez une douille de 36 mm. Utilisez une clé dynamométrique. Couple de serrage : 320 N.m.
Étape 86

Installez le cache écrou sur l'écrou de l'essieu.
Étape 87

Installez la goupille fendue. Utilisez un levier de montage.
Étape 88

Installez le capuchon central de la roue.

Étape 89

Retirez le cric, les chandelles et les cales de roue.

Étape 90

Serrez les fixations du support de jambe de force. Utilisez une douille de 13 mm. Utilisez une clé dynamométrique. Couple de serrage : 30 N.m.
Étape 91

Remettez en place l’isolant qui recouvre les fixations du support de jambe de force.
Étape 92

Installez la boîte à gants en appuyant sur ses languettes de retenue.
Étape 93

Fermez la boîte à gants.
Étape 94

Fermez la portière de la voiture.

Ce manuel vous a-t-il été utile ?

Veuillez évaluer ce manuel sur une échelle de 1 à 5. Si vous avez des questions, n'hésitez pas à nous les poser.

Vous cherchez les pneus qu'il vous faut ?

Découvrez quelles tailles de pneus et de roues sont compatibles avec le modèle FORD Transit Mk6 Van (V347, V348)

Taille pneu Ford Transit Mk6 Van

Comment changer un roulement de roue avant sur une Ford Transit Mk7 van – guide de remplacement

Téléchargement gratuit
3.24 MB
Comment changer un bras de suspension avant sur une Ford Transit Mk7 van : guide de remplacement

Téléchargement gratuit
1.81 MB
Comment changer les rotules de direction sur une Ford Transit Mk7 van – guide de remplacement

Téléchargement gratuit
1.57 MB
Comment changer les biellettes de barre stabilisatrice avant sur le Ford Transit Mk7 van : guide de remplacement

Téléchargement gratuit
1.52 MB
Comment changer un ressort de suspension avant sur le Ford Transit Mk7 van : guide de remplacement

Téléchargement gratuit
4.54 MB
Comment changer les silent blocs de barre stabilisatrice avant sur le Ford Transit Mk7 van : guide de remplacement

Téléchargement gratuit
2.15 MB

Comment changer une jambe de force avant sur une Ford Transit Mk7 van : guide de remplacement

Téléchargement gratuit
4.62 MB
Comment changer un ressort de suspension avant sur le Ford Transit Mk7 van : guide de remplacement

Téléchargement gratuit
4.54 MB
Comment changer un support de jambe de suspension avant sur le FORD Transit Mk6 Camion à Plateau/Châssis (V347, V348) : guide de remplacement

Téléchargement gratuit
4.44 MB
Comment changer un support de jambe de suspension avant sur le FORD Transit Mk6 Minibus (V347, V348) : guide de remplacement

Téléchargement gratuit
4.45 MB
Comment changer un support de jambe de suspension avant sur le FORD Transit Mk6 Tourneo : guide de remplacement

Téléchargement gratuit
4.43 MB
Comment changer : coupelle d'amortisseur sur une voiture

Universel

Téléchargement gratuit
1.04 MB

Votre page de profil est votre assistant personnel.

Pour suivre les frais auto, tenir un journal, un calendrier de remplacement et enregistrer notes et documents préférés

Installez l'appli AUTODOC CLUB !

Votre gestionnaire personnel de dépenses et des conseils d'entretien pour votre voiture, des rappels sur les rendez-vous à venir et la fréquence des maintenances, des instructions pour effectuer vous-même les réparations : tout cela sur votre téléphone.

Scanner

Pour télécharger l'appli :

- scannez le code QR
- téléchargez depuis l'App Store
- téléchargez depuis Google Play

Essence ou diesel ? Quelle est la différence entre les types de moteurs ? | AUTODOC

16K vues

Publiée le : 13/04/2021
Comment savoir si votre cardan est défectueux | AUTODOC

39K vues

Publiée le : 13/04/2024
Vérifier le démarreur sans le retirer | Les conseils d'AUTODOC

220K vues

Publiée le : 01/12/2020
Comment fonctionne un essieu moteur ? Découvrez-le maintenant ! | AUTODOC

7K vues

Publiée le : 21/01/2021
