Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi 4x4, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Van (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.4 TDCi 4x4, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Van (V347, V348, FA) 2.2 TDCi RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.3 16V LPG RWD, FORD Transit Mk6 Van (V347, V348, FA) 2.3 16V CNG RWD … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

Comment changer un capteur ABS avant sur une FORD TRANSIT MK7 [TUTORIEL AUTODOC]

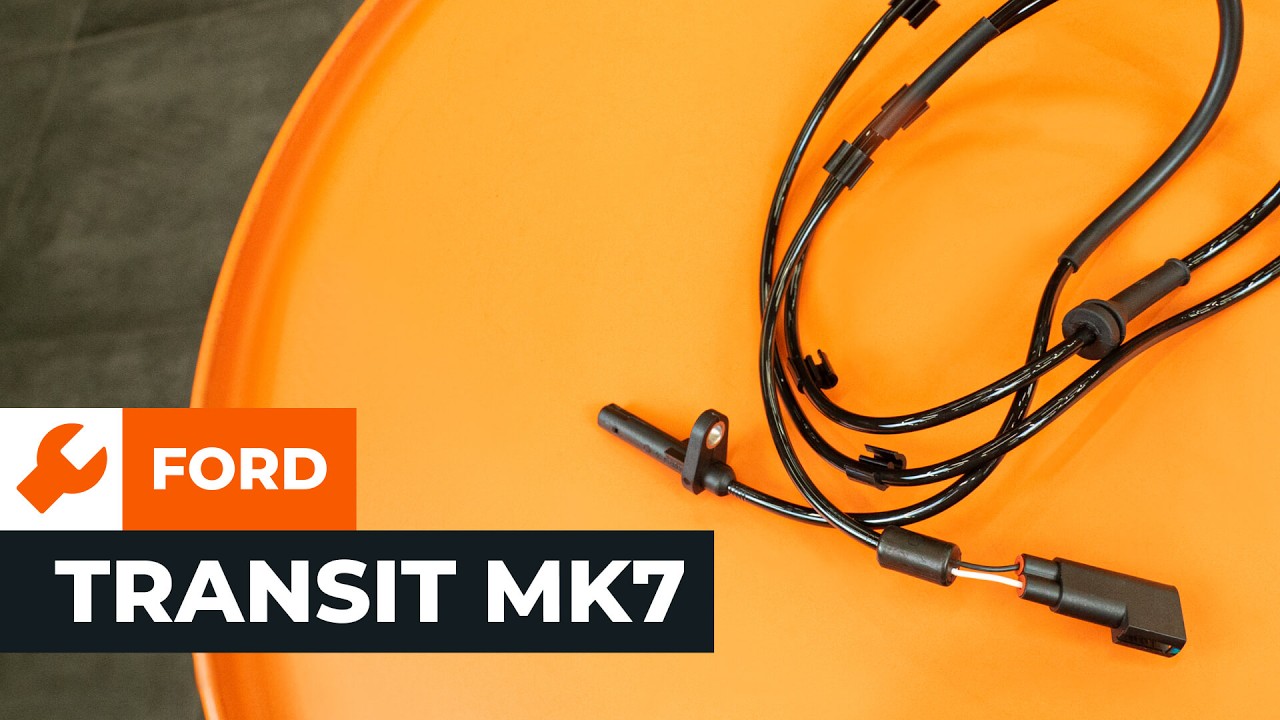

Comment changer : capteurs ABS avant sur Ford Transit Mk7 van - Guide de remplacement

Produits alternatifs

Capteur ABS

Remplacement : capteurs ABS – Ford Transit Mk7 van. Outils dont vous aurez besoin :

                      Une brosse métallique

                      Un spray WD-40

                      Un spray nettoyant multi-usages

                      De la graisse céramique

                      De la graisse diélectrique

                      Une clé dynamométrique

                      Une douille d'entraînement de 8 mm

                      Une douille à choc pour jantes de 21 mm

                      Une clé à cliquet

                      Une barre de force

                      Un outil de démontage de garnitures en plastique

                      Un outil d’extraction de clips

                      Une protection d’aile

                      Des cales de roues

Acheter des outils

Remplacement : capteurs ABS – Ford Transit Mk7 van. AUTODOC recommande :

Toutes les opérations doivent être réalisées avec le contact coupé.

Remplacement : capteurs ABS – Ford Transit Mk7 van. Utilisez la procédure suivante :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une protection d'aile pour éviter d’endommager la peinture et les pièces en plastique de la voiture.
Étape 3

Immobilisez les roues à l’aide de cales.
Étape 4

Desserrez les écrous de roue. Utilisez une douille à choc pour jantes de 21 mm. Utilisez une barre de force.
Étape 5

Surélevez la voiture.

Attention !
Si vous utilisez un cric, assurez-vous que la voiture est garée sur un sol plat et uniforme.Assurez-vous aussi de sécuriser la voiture à l’aide de chandelles.
Étape 6

Dévissez les écrous de roue.

Attention !
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Ford Transit Mk7 van
Étape 7

Retirez la roue.
Étape 8

Détachez le connecteur du capteur ABS.
Étape 9

Débranchez les câbles du capteur ABS. Utilisez un outil de démontage de garnitures en plastique. Utilisez un outil d'extraction de clips.
Étape 10

Nettoyez la fixation du capteur ABS. Utilisez une brosse métallique. Utilisez un spray WD-40.
Étape 11

Dévissez la fixation du capteur ABS. Utilisez une douille d’entraînement de 8 mm. Utilisez une clé à cliquet.
Étape 12

Retirez l’écrou de fixation.
Étape 13

Retirez le capteur ABS.
Étape 14

Nettoyez le siège de montage du capteur ABS. Utilisez une brosse métallique. Utilisez un spray nettoyant multi-usages.
Étape 15

Installez le capteur ABS neuf.

Remplacement : capteurs ABS – Ford Transit Mk7 van. Conseil :
Pour éviter l’adhésion du capteur, appliquez de la graisse sur son siège de montage avant de l'installer.
Étape 16

Installez l’écrou de fixation.
Étape 17

Serrez la fixation du capteur ABS. Utilisez une douille d’entraînement de 8 mm. Utilisez une clé dynamométrique. Couple de serrage : 11 Nm.
Étape 18

Fixez les câbles du capteur ABS.
Étape 19

Lubrifiez le connecteur du capteur ABS. Utilisez de la graisse diélectrique.
Étape 20

Raccordez le connecteur du capteur ABS.
Étape 21

Nettoyez le siège de montage de la jante de roue. Utilisez une brosse métallique. Utilisez un spray nettoyant multi-usages.
Étape 22

Traitez la surface du moyeu de roue en contact avec la jante de roue. Utilisez de la graisse céramique.
Étape 23

Installez la roue.

Attention !
Pour éviter toute blessure, soulevez la roue lorsque vous vissez les écrous de fixation.
Étape 24

Vissez les écrous de roue. Utilisez une douille à choc pour jantes de 21 mm. Utilisez une clé à cliquet.
Étape 25

Abaissez la voiture et serrez les écrous de roue en ordre croisé. Utilisez une douille à choc pour roue de 21 mm. Utilisez une clé dynamométrique. Couple de serrage : 200 Nm.
Étape 26

Retirez le cric et les cales de roue.
Étape 27

Retirez la protection d’aile.
Étape 28

Fermez le capot.
