Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
RENAULT TWINGO I (C06_) 1.2 (C067), RENAULT TWINGO I Camionnette (S06_) 1.2 (S066, S068)

Les étapes peuvent différer en fonction de la conception du véhicule.

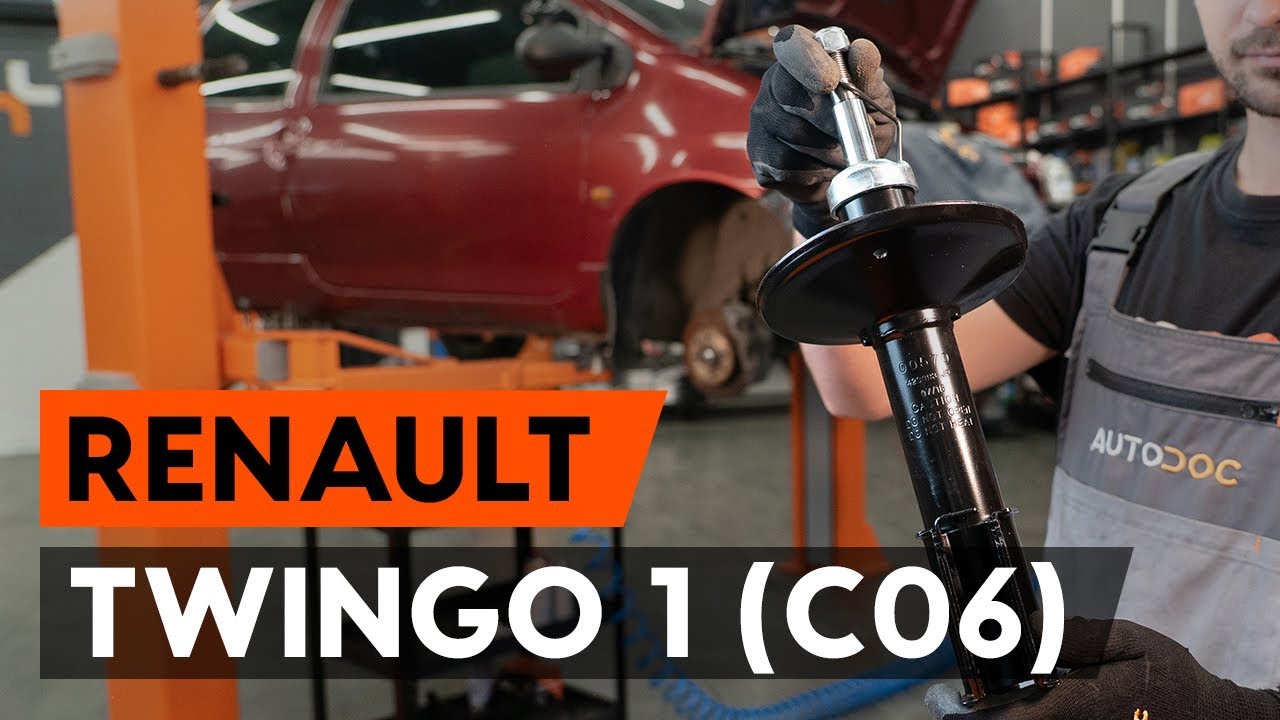

Comment remplacer une jambe de force avant sur RENAULT TWINGO 1 (C06) [TUTORIEL AUTODOC]

Remplacement : jambe de suspension – Renault Twingo C06. Outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.18

                        Clé mixte de No.21

                        Douille d'entraînement n°17

                        Douille d'entraînement n°18

                        Douille d'entraînement n°21

                        Douille hexagonale n° h6.

                        Douille longue à choc pour jantes No.17

                        Clé à cliquet

                        Clé dynamométrique

                        Porte-taraud

                        Pied-de-biche

                        Compresseur hydraulique de ressort d'amortisseur

                        Cric hydraulique téléscopique pour transmission

                        Couverture des ailes

                        Cale de roue

Toutes les pièces à remplacer : Amortisseurs sur TWINGO I (C06_) et autres modèles RENAULT

RENAULT TWINGO I (C06_) 1.2 (C067)

RENAULT TWINGO I Camionnette (S06_) 1.2 (S066, S068)

Remplacement : jambe de suspension – Renault Twingo C06. AUTODOC recommande :

Les deux amortisseurs de la suspension avant doivent être remplacés en même temps.
La procédure de remplacement est la même pour les jambes d'amortisseur droite et gauche sur la suspension avant.
Attention : tous les travaux sur la voiture - Renault Twingo C06 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Retirez la tête d'amortisseur.
Étape 4

Nettoyez les fixations du support supérieur de l'amortisseur.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 5

Devissez la fixation supérieure du support d'amortisseur.Utilisez la clé HEX n° H6.Utilisez une clé mixte de No.21Utilisez une clé à cliquet.
Étape 6

Sécurisez les roues avec des cales.
Étape 7

Desserrez les boulons de fixation de la roue.Servez-vous d'une douille à choc pour roue N°17.
Étape 8

Surèlevez l'avant de la voiture et arrimez la.
Étape 9

Dévissez les boulons de la roue.

Remplacement : jambe de suspension – Renault Twingo C06. Conseil :

Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 10

Retirez la roue.
Étape 11

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 12

Dévissez la fixation inférieure assurant la connexion entre lа jambe d'amortisseur et le porte-fusée.Utilisez une clé mixte de No.18.Utilisez une douille n° 18.Utilisez un porte-taraud.
Étape 13

Surélevez la fusée d'essieu.Servez vous d'un cric à transmission hydraulique.

Étape 14

Retirez les écroux de fixations.
Étape 15

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.Servez-vous d'un pied-de-biche.
Étape 16

Dévissez l'attache supérieure du support de l'amortisseur.Utilisez une douille n° 21.

AUTODOC recommande:

Attention ! Tenez la jambe de suspension tout en dévissant les boulons de fixation. Renault Twingo C06
Étape 17

Retirez l'entretoise de suspension.
Étape 18

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : jambe de suspension – Renault Twingo C06. Les experts d'AUTODOC recommandent :

Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 19

Compressez le ressort.
Étape 20

Lubrifiez la barre d'amortisseur.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 21

Retirez l'écrou de la tige de piston de l'entretoise.Utilisez une douille n° 17.Utilisez la clé HEX n° H6.Utilisez une clé à cliquet.
Étape 22

Retirez le support de l'entretoise supérieure.
Étape 23

Détendez le ressort hélicoïdal.
Étape 24

Retirez le ressort.
Étape 25

Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.

AUTODOC recommande:

Remplacement : jambe de suspension – Renault Twingo C06. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire.
Étape 26

Retirez l'amortisseur usagé du compresseur à ressort hydraulique hélicoïdal.

Remplacement : jambe de suspension – Renault Twingo C06. Conseil d’AUTODOC :

Avant d'installer un nouvel amortisseur, vous devez le pomper manuellement 3 à 5 fois.
Étape 27

Installez le nouvel amortisseur sur le compresseur à ressort hydraulique hélicoïdal.
Étape 28

Installez le soufflet antipoussière et la butée sur le nouvel amortisseur.
Étape 29

Installez le ressort sur l'amortisseur.
Étape 30

Compressez le ressort.
Étape 31

Installez la coupelle supérieure de l'amortisseur et son roulement.
Étape 32

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston.Utilisez une douille n° 17.Utilisez la clé HEX n° H6.Utilisez une clé dynamométrique.Serrez-le jusqu'à 60 Nm.

Remplacement : jambe de suspension – Renault Twingo C06. Conseil des experts d’AUTODOC :

Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 33

Décompressez le ressort.
Étape 34

Retirez l'amortisseur prémonté.
Étape 35

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 36

Vissez l'attache supérieure du support de l'amortisseur.Ne serrez pas trop.

AUTODOC recommande:

Renault Twingo C06 - Pour éviter de vous blesser, tenez la jambe de suspension tout en vissant les boulons de fixation.
Étape 37

Appliquez du produit sur l'emplacement de l'amortisseur sur le porte-fusée.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 38

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 39

Installez les boulons de fixation.
Étape 40

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:

Remplacement : jambe de suspension – Renault Twingo C06. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.

Étape 41

Vissez la fixation qui relie la jambe d'amortisseur à la fusée d'essieu.Utilisez une clé mixte de No.18.Utilisez une douille n° 18.
Étape 42

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu.Utilisez une clé mixte de No.18Utilisez une douille n° 18.Utilisez une clé dynamométrique.Serrez-le jusqu'à 110 Nm.
Étape 43

Appliquez du produit sur les fixations de l'amortisseur.Utilisez de la graisse au cuivre.
Étape 44

Appliquez du produit sur la zone de contact entre le disque de frein et la jante.Utilisez de la graisse au cuivre.
Étape 45

Nettoyez la surface du disque de frein.Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:

Remplacement : jambe de suspension – Renault Twingo C06. Après avoir appliqué le spray, attendez quelques minutes.
Étape 46

Installez la roue.

Remplacement : jambe de suspension – Renault Twingo C06. AUTODOC recommande :

Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 47

Vissez les boulons de la roue.Servez-vous d'une douille à choc pour roue N°17.
Étape 48

Abaissez la voiture.
Étape 49

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur.Utilisez une douille n° 21.Utilisez la clé HEX n° H6.Utilisez une clé dynamométrique.Serrez-le jusqu'à 55 Nm.
Étape 50

Lubrifiez les fixations de la coupelle d'amortisseur.Utilisez de la graisse au cuivre.
Étape 51

Installez la tête d'amortisseur.
Étape 52

Retirez la housse d'aile.
Étape 53

Fermez le capot.
Étape 54

Serrez en étoile les boulons de la roue.Utilisez une clé dynamométrique.Serrez-le jusqu'à 120 Nm.
Étape 55

Retirez les crics et les cales.
