Intervalle de remplacement recommandé pour la catégorie de pièces Mâchoires de frein à main : 100000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
MERCEDES-BENZ 190 (W201) E 2.5-16 (201.0035), MERCEDES-BENZ 190 (W201) E 1.8 (201.018), MERCEDES-BENZ 190 (W201) 2.0 (201.022), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 2.0, MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.3-16, MERCEDES-BENZ 190 (W201) E 2.3-16, MERCEDES-BENZ 190 (W201) E 2.3-16 (201.034), MERCEDES-BENZ 190 (W201) E 2.3, MERCEDES-BENZ 190 (W201) E 2.3 (201.028), MERCEDES-BENZ 190 (W201) E 2.5-16 Evolution (201.036), MERCEDES-BENZ 190 (W201) E 2.5-16 (201.035), MERCEDES-BENZ 190 (W201) E 2.6, MERCEDES-BENZ 190 (W201) D 2.0 (201.122), MERCEDES-BENZ 190 (W201) D 2.0 (201.122), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128), MERCEDES-BENZ 190 (W201) E 2.5-16 Evolution II, MERCEDES-BENZ 190 (W201) E 2.6 (201.029), MERCEDES-BENZ 190 (W201) 2.3, MERCEDES-BENZ 190 (W201) 2.3 E, MERCEDES-BENZ 190 (W201) 2.6 … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

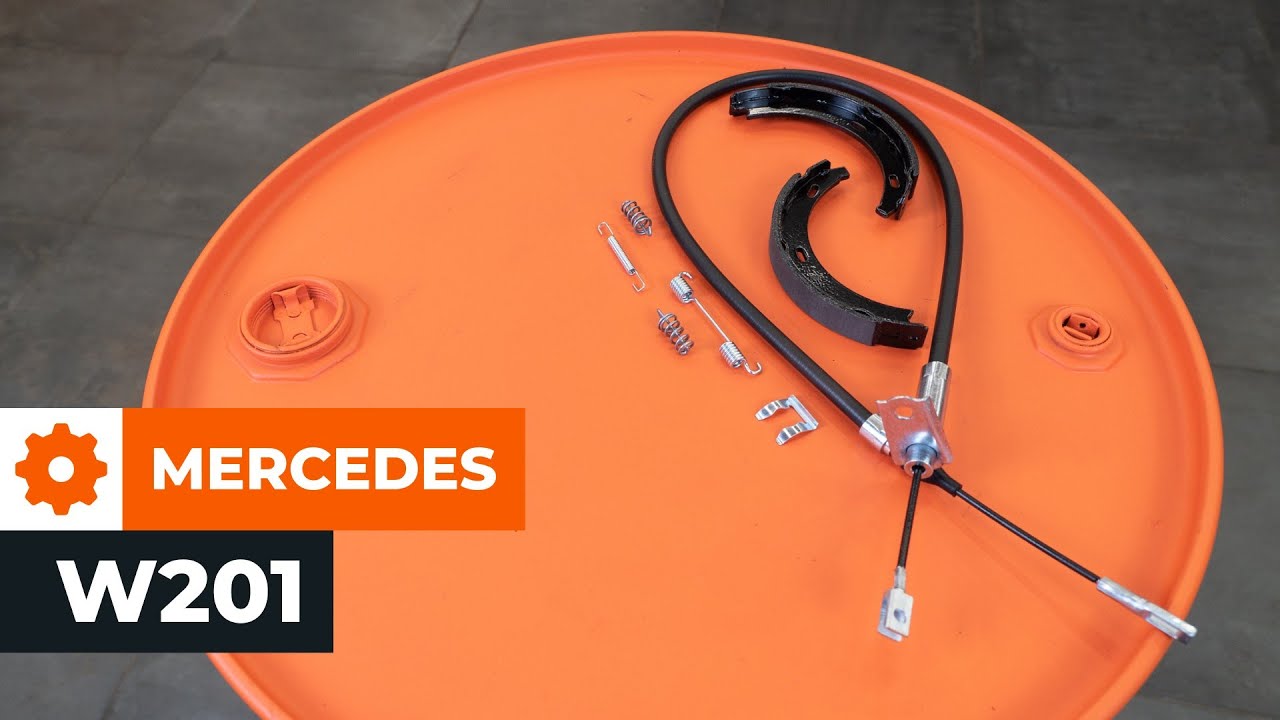

Comment remplacer mâchoires et câbles de frein à main sur MERCEDES W201 [TUTORIEL AUTODOC]

Comment changer : mâchoires de frein à main sur Mercedes W201 - Guide de remplacement

Toutes les pièces à remplacer : Mâchoires de Frein à Main sur 190 (W201) et autres modèles MERCEDES-BENZ

Mâchoires de frein à main

Rivet, garniture de frein à tambour

Câble de frein à main

Levier de réglage, mâchoire de frein

        Mâchoires de frein à main pour MERCEDES-BENZ 190 (W201) E 2.3-16 (201.034) Essence (185 CH)

        Mâchoires de frein à main pour MERCEDES-BENZ 190 (W201) 2.0 (201.023) Essence (105 CH)

        Mâchoires de frein à main pour MERCEDES-BENZ 190 (W201) 2.6 Essence (160 CH)

        Mâchoires de frein à main pour MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128) Diesel (126 CH)

        Mâchoires de frein à main pour MERCEDES-BENZ 190 (W201) D 2.0 (201.122) Diesel (72 CH)

        Mâchoires de frein à main pour MERCEDES-BENZ 190 (W201) E 1.8 (201.018) Essence (109 CH)

        Mâchoires de frein à main pour MERCEDES-BENZ 190 (W201) E 2.3 Essence (132 CH)

        Mâchoires de frein à main pour MERCEDES-BENZ 190 (W201) E 2.0 Essence (118 CH)

        Mâchoires de frein à main pour MERCEDES-BENZ 190 (W201) E 2.5-16 (201.0035) Essence (194 CH)

Remplacement : mâchoires de frein à main – Mercedes W201. Outils dont vous avez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Nettoyant multi-usages en spray

                        Lubrifiant céramique

                        Clé dynamométrique

                        Clé mixte de No.17

                        Douille d'entraînement n°13

                        Douille d'entraînement n°17

                        Douille hexagonale n° H5

                        Douille longue à choc pour jantes No.17

                        Clé à cliquet

                        Tournevis À Tête Plate

                        Poinçon effilé

                        Marteau

                        Porte-taraud

                        Pinces à bec long

                        Pied-de-biche

                        Cale de roue

Acheter des outils

Remplacement : mâchoires de frein à main – Mercedes W201. Les professionnels recommandent :

Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : mâchoires de frein à main – Mercedes W201. Suivez les étapes suivantes :

Étape 1

Ouvrez le capot.
Étape 2

Dévissez le bouchon du réservoir de liquide de frein.
Étape 3

Sécurisez les roues avec des cales.

Étape 4

Desserrez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17. Utilisez un porte-taraud.
Étape 5

Soulevez la voiture.

Remplacement : mâchoires de frein à main – Mercedes W201. AUTODOC recommande :
Si vous utilisez un cric, assurez-vous qu'il repose sur une surface plane sans irrégularités.Assurez-vous aussi de fixer la voiture avec des chandelles.
Étape 6

Dévissez les boulons de la roue.

AUTODOC recommande:
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 7

Retirez la roue.
Étape 8

Nettoyez les goupilles de guidage des plaquettes de frein. Utilisez une brosse métallique. Servez-vous d'un aérosol nettoyant multi-usages.
Étape 9

Retirez les goupilles de guidage des plaquettes de frein. Servez-vous d'un poinçon effilé. Servez-vous d'un marteau.
Étape 10

Retirez le ressort de rétention des plaquettes de frein.
Étape 11

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche (2 pièces).
Étape 12

Retirez les plaquettes de frein.
Étape 13

Nettoyez les fixations de l'étrier de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14

Dévissez les fixations des étriers de frein. Utilisez une clé mixte de No.17
Étape 15

Retirez les écroux de fixations.
Étape 16

Retirez l'étrier de frein.

Remplacement : mâchoires de frein à main – Mercedes W201. Les experts d'AUTODOC recommandent :
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.
Étape 17

Nettoyez la fixation du disque de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 18

Dévissez les fixations du disque de frein. Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 19

Retirez l'écrou de fixation.
Étape 20

Retirez le disque de frein.
Étape 21

Retirez le ressort de retour de la mâchoire de frein supérieure. Servez-vous d'un pied-de-biche.
Étape 22

Retirez les ressorts de maintien des mâchoires du frein de stationnement. Utilisez des pinces à bec long.
Étape 23

Retirez le dispositif de réglage du frein de stationnement.
Étape 24

Retirez le ressort de retour de la mâchoire de frein inférieure. Utilisez un tournevis plat.
Étape 25

Retirez les mâchoires du frein de stationnement.
Étape 26

Nettoyez les sièges de montage des mâchoires de frein de stationnement. Utilisez une brosse métallique. Servez-vous d'un aérosol nettoyant multi-usages.
Étape 27

Installez le ressort de retour de la mâchoire de frein supérieure.
Étape 28

Installez le dispositif de réglage du frein de stationnement.
Étape 29

Installez de nouvelles mâchoires de frein de stationnement.
Étape 30

Installez les ressorts de maintien des mâchoires de frein de stationnement. Utilisez des pinces à bec long.
Étape 31

Installez le ressort de rappel inférieur. Utilisez un tournevis plat.
Étape 32

Nettoyez le moyeu de roue. Utilisez une brosse métallique.
Étape 33

Traitez la surface de contact. Utilisez du lubrifiant céramique.
Étape 34

Installez le disque de frein.
Étape 35

Installez l'écrou de fixation.
Étape 36

Serrez les fixations du disque de frein. Utilisez la clé HEX n° H5. Utilisez une clé dynamométrique. Serrez-le jusqu'à 10 Nm.
Étape 37

Placez le dispositif de réglage du frein de stationnement dans la bonne position. Utilisez un tournevis plat.
Étape 38

Installez l'étrier de frein et fixez-le.
Étape 39

Installez les boulons de fixation.

Étape 40

Serrez les fixations de l'étrier de frein. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 65 Nm.
Étape 41

Installez les plaquettes de frein.
Étape 42

Installez le ressort de rétention des plaquettes de frein.
Étape 43

Installez les goupilles de guidage des plaquettes de frein. Servez-vous d'un poinçon effilé. Servez-vous d'un marteau.
Étape 44

Nettoyez le siège de fixation de la jante. Utilisez une brosse métallique.
Étape 45

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez du lubrifiant céramique.
Étape 46

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.
Étape 47

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. Mercedes W201
Étape 48

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé à cliquet.
Étape 49

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 110 Nm.
Étape 50

Retirez les crics et les cales.

Remplacement : mâchoires de frein à main – Mercedes W201. Conseil d’AUTODOC :
Sans démarrer le moteur, appuyez sur la pédale de frein plusieurs fois jusqu'à ce que vous sentiez une forte résistance.Vérifiez le niveau du liquide de frein dans le vase d'expansion et rajoutez-en si nécessaire.
Étape 51

Resserez le bouchon du réservoir de liquide de frein.
Étape 52

Fermez le capot.
