Comment changer : rotule de direction sur Citroën Berlingo M - Guide de remplacement
téléchargements:
24
Vues:
687
Important !
Cette procédure de remplacement peut être appliquée sur le modèle:
CITROËN Berlingo / Berlingo First I Van (M) 1.1 i (MAHDZ, MBHDZ, MBHFX), CITROËN Berlingo / Berlingo First I Van (M) 1.4 i (MBKFX, MBKFW), CITROËN Berlingo / Berlingo First I Van (M) 1.8 D (MBA9A, MCA9A), CITROËN Berlingo / Berlingo First I Van (M) 1.9 D 70 (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First I Van (M) 1.9 D 70 4WD (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First I Van (M) 2.0 HDI 90 (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First I Van (M) 1.4 i bivalent (MBKFW), CITROËN Berlingo / Berlingo First I Van (M) 1.4 bivalent, CITROËN Berlingo / Berlingo First I Van (M) 1.8 i, CITROËN Berlingo / Berlingo First I Van (M) 2.0 HDI 90 4WD (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First I Van (M) 1.6 16V (MBNFU), CITROËN Berlingo / Berlingo First I Van (M) 1.6 HDI 75 (MB9HW), CITROËN Berlingo / Berlingo First I Van (M) Electric, CITROËN Berlingo / Berlingo First I Van (M) 1.4 BiFuel (MBKFXB, MCKFXB) … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.
CITROËN Berlingo / Berlingo First I Van (M) 1.1 i (MAHDZ, MBHDZ, MBHFX), CITROËN Berlingo / Berlingo First I Van (M) 1.4 i (MBKFX, MBKFW), CITROËN Berlingo / Berlingo First I Van (M) 1.8 D (MBA9A, MCA9A), CITROËN Berlingo / Berlingo First I Van (M) 1.9 D 70 (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First I Van (M) 1.9 D 70 4WD (MBWJZ, MCWJZ), CITROËN Berlingo / Berlingo First I Van (M) 2.0 HDI 90 (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First I Van (M) 1.4 i bivalent (MBKFW), CITROËN Berlingo / Berlingo First I Van (M) 1.4 bivalent, CITROËN Berlingo / Berlingo First I Van (M) 1.8 i, CITROËN Berlingo / Berlingo First I Van (M) 2.0 HDI 90 4WD (MBRHY, MCRHY), CITROËN Berlingo / Berlingo First I Van (M) 1.6 16V (MBNFU), CITROËN Berlingo / Berlingo First I Van (M) 1.6 HDI 75 (MB9HW), CITROËN Berlingo / Berlingo First I Van (M) Electric, CITROËN Berlingo / Berlingo First I Van (M) 1.4 BiFuel (MBKFXB, MCKFXB) … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.

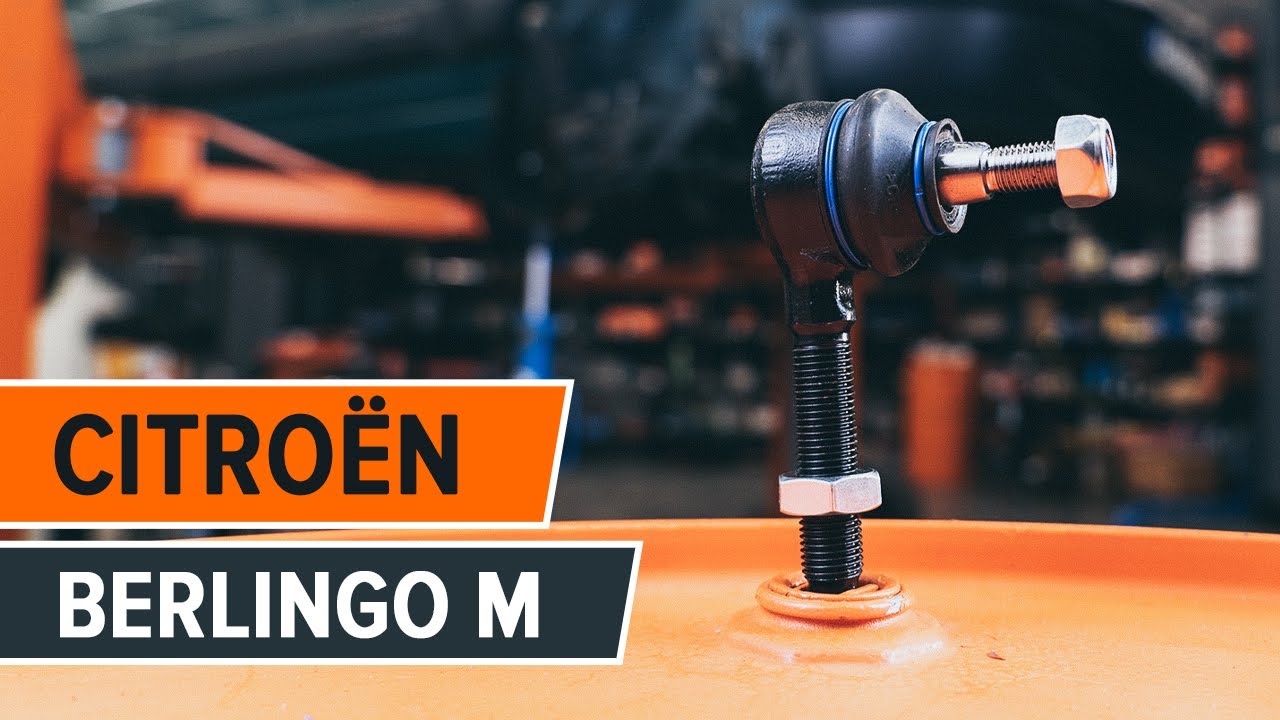

Comment remplacer des rotule de direction sur CITROËN BERLINGO M [TUTORIEL AUTODOC]

Toutes les pièces à remplacer : Rotule De Direction sur Berlingo / Berlingo First I Van (M) et autres modèles CITROËN
Rotule de direction
Produits alternatifs

Brosse métallique
Aérosol WD-40
Nettoyant multi-usages en spray
Nettoyant freins
Lubrifiant céramique
Graisse au cuivre
Clé dynamométrique
Clé mixte de No.16
Clé mixte de No.22
Douille d'entraînement n°17
Douille longue à choc pour jantes No.19
Extracteur de joints à bille
Clé à cliquet
Pied à coulisse
Cale de roue
Remplacement : rotule de direction – Citroën Berlingo M. Conseil des experts d’AUTODOC :
- Remplacez par paires les embouts de biellette de direction.
- La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
- Attention : tous les travaux sur la voiture - Citroën Berlingo M - doivent être effectués avec le moteur éteint.
Effectuez le remplacement dans l'ordre suivant:
- Étape 1Sécurisez les roues avec des cales.Étape 2Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
- Étape 3Soulevez la voiture.Remplacement : rotule de direction – Citroën Berlingo M. AUTODOC recommande :Si vous utilisez un cric, assurez-vous qu'il repose sur une surface plane sans irrégularités.Assurez-vous aussi de fixer la voiture avec des chandelles.
- Étape 4Dévissez les boulons de la roue.AUTODOC recommande:Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Citroën Berlingo M
- Étape 5Retirez la roue.
- Étape 6Nettoyez toutes les connexions de l’embout de biellette de direction. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
- Étape 7Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
- Étape 8Déserrez l'écrou de bloquage qui retient l'extrémité de la barre stabilisatrice à la barre stabilisatrice. Utilisez une clé mixte de No.16. Utilisez une clé mixte de No.22.
- Étape 9Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 17. Utilisez une clé à cliquet.
- Étape 10Déconnectez l'extrémité de la barre de la fusée d'essieu.Remplacement : rotule de direction – Citroën Berlingo M. Conseil des experts d’AUTODOC :Utilisez un extracteur de joint à rotule si nécessaire.
- Étape 11Vissez l'extrémité hors de la barre.
- Étape 12Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez-vous d'un aérosol nettoyant multi-usages.
- Étape 13Appliquez du produit sur les emplacements de montage de l'embout de biellette. Utilisez de la graisse au cuivre.
- Étape 14Vissez sur un nouveau tirant. Utilisez un pied à coulisse.Remplacement : rotule de direction – Citroën Berlingo M. Les experts d'AUTODOC recommandent :Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
- Étape 15Connectez l'extrémité du tirant à la fusée d'essieu.
- Étape 16Vissez l'écrou de fixation reliant l'embout de biellette à la fusée d'essieu. Utilisez une douille n° 17. Utilisez une clé à cliquet.
