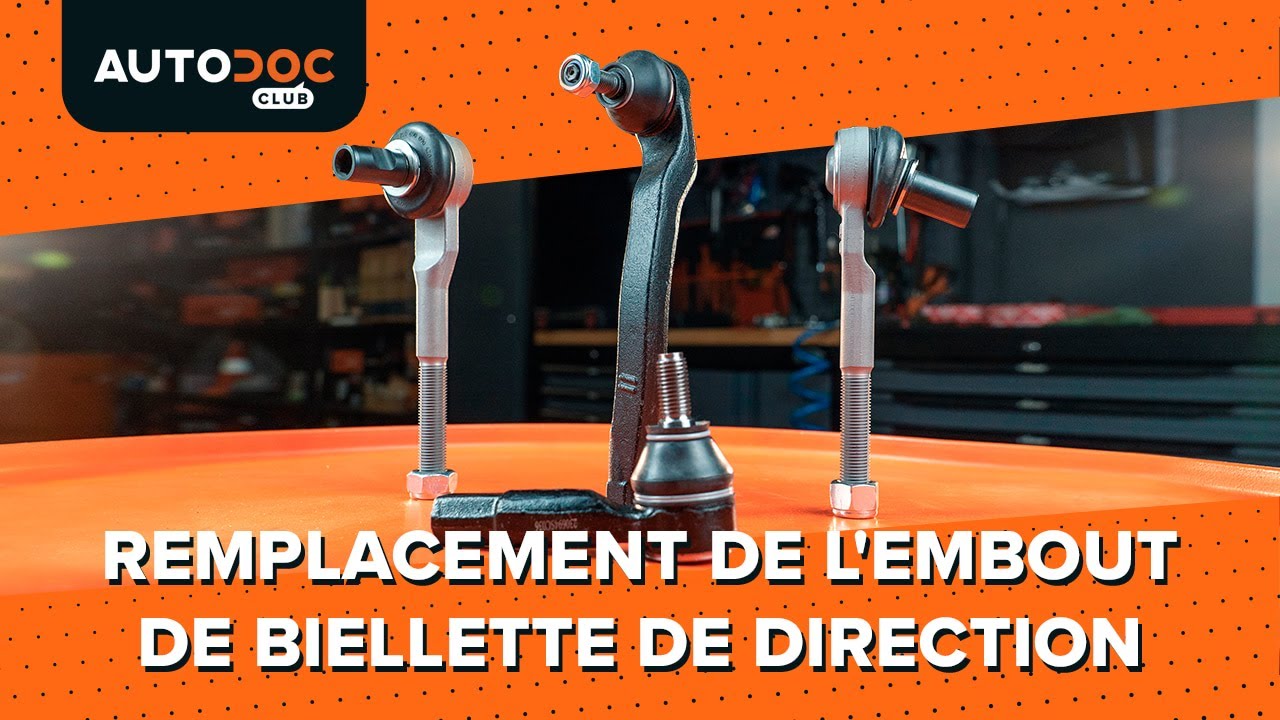

Comment remplacer un embout de biellette de direction [TUTORIEL AUTODOC]

Comment changer : rotule de direction sur une voiture

Vous pourriez avoir besoin des choses suivantes :

                      une nouvelle rotule de direction

                      un ensemble d'outils appropriés

                      un spray nettoyant universel et une brosse métallique

                      un spray WD-40

                      un outil de mesure

                      un extracteur de joints à bille

                      une clé dynamométrique

Acheter des outils

Attention!

Les rotules de direction sont des éléments pivotants du système de direction
Elles transmettent la force aux fusées d'essieu pour faire tourner les roues
Les composants gauche et droite sont généralement de design symétrique et doivent donc être montés du bon côté
Ils ne sont pas interchangeables

1.

Soulevez la voiture à l'aide d'un pont élévateur ou d'un cric

Attention !
Lorsque vous utilisez un cric, vous avez également besoin d'utiliser des chandelles
2.

Tournez le volant au maximum pour accéder à la rotule de direction
3.

Nettoyez les fixations qui relient la rotule de direction à la fusée d'essieu et à la biellette de direction

La rotule de direction est de plus fixée sur la biellette de direction
avec un boulon de serrageou un écrou de blocage qui empêche la pièce de se desserrer d'elle-même
4.

Retirez le joint à rotule de la fusée d'essieu. Servez-vous d'un extracteur de rotules
5.

La liaison entre la rotule de direction et la biellette de direction est réglable

Attention !
La distance à laquelle la rotule de direction est vissée sur la partie filetée affecte l'angle de pincement des roues
6.

Mesurez la distance entre le début de la partie filetée de la biellette de direction et la rotule de direction
7.

Conservez cette valeur lors de l'installation d'une nouvelle rotule de direction
8.

Desserrez la fixation supplémentaire et dévissez la rotule de direction de la biellette de direction

Les experts d'AUTODOC recommandent :
Vous pouvez également faire une marque sur la biellette de direction pour faciliter l'installation d'une nouvelle rotule de direction
9.

Nettoyez les sièges de montage de la rotule de direction avec un agent anticorrosion
10.

Installez une nouvelle rotule de direction
11.

Respectez la longueur requise sur la biellette de direction
12.

Après l'installation, vérifiez que la longueur de la partie filetée est la même qu'avant

Attention !
Réglez-la en tournant la biellette de direction selon le nombre de tours requis
13.

Fixez la rotule de direction
14.

Appliquez un agent anticorrosion sur les fixations

Attention!
Lorsque vous mesurez, n'utilisez pas la longueur de l'écrou de blocage comme référenceLa longueur d'un nouvel écrou de blocage peut être différente de celle de l'ancien
15.

Si le pivot à rotule est conique, positionnez l'outil de démontage sous le soufflet pare-poussière pour retirer la rotule de direction
16.

Si le pivot à rotule est muni d'une rondelle de butée, positionnez l'outil de démontage de manière à ce que la force soit appliquée entre la fusée d'essieu et le pivot à rotule
17.

Dévissez la rotule de direction tout en tenant la biellette de direction
18.

Assurez-vous qu’il n’y a ni corrosion ni saleté sur son siège de montage
19.

Assurez-vous que la surface de montage de la roue est propre et lisse
20.

Nettoyez-la et appliquez dessus un agent anticorrosion

Attention !
Alignez les rouesIl est recommandé de vérifier l'état des biellettes de direction et de les remplacer si nécessaire
