Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
KIA SORENTO I (JC) 2.5 CRDi, KIA SORENTO I (JC) 2.5 CRDi, KIA SORENTO I (JC) 2.5 CRDi, KIA SORENTO I (JC) 2.4, KIA SORENTO I (JC) 3.5 V6 4WD, KIA SORENTO I (JC) 3.3 V6 4WD … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

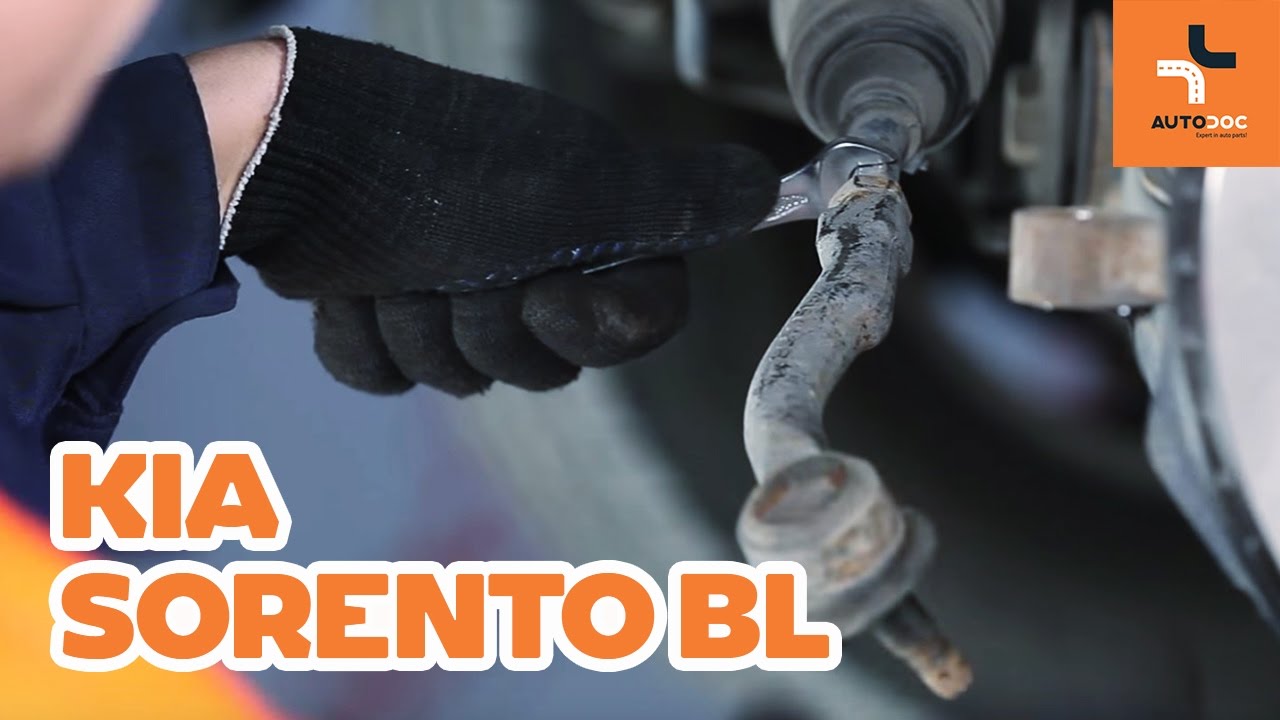

Comment remplacer rotule de direction sur une KIA SORENTO BL TUTORIEL | AUTODOC

Comment changer : rotule de direction sur KIA Sorento JC - Guide de remplacement

Toutes les pièces à remplacer : Rotule De Direction sur SORENTO I (JC) et autres modèles KIA

Produits alternatifs

Rotule de direction

Remplacement : rotule de direction – KIA Sorento JC. Outils dont vous pourriez avoir besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.13

                      Clé mixte de No.21

                      Douille d'entraînement n°19

                      Douille longue à choc pour jantes No.21

                      Clé à cliquet

                      Clé dynamométrique

                      Pinces

                      Marteau

                      Pied à coulisse

                      Extracteur de joints à bille

                      Cale de roue

Acheter des outils

Remplacement : rotule de direction – KIA Sorento JC. Les experts d'AUTODOC recommandent :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Attention : tous les travaux sur la voiture - KIA Sorento JC - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.

Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. KIA Sorento JC
Étape 5

Retirez la roue.
Étape 6

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 7

Nettoyez le contre-écrou qui relie la biellette de direction à son extrémité. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 8

Déserrez l'écrou de bloquage qui retient l'extrémité de la barre stabilisatrice à la barre stabilisatrice. Utilisez une clé mixte de No.13 Utilisez une clé mixte de No.21
Étape 9

Retirez la goupille fendue. Utilisez des pinces.
Étape 10

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 11

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 19. Utilisez une clé à cliquet.
Étape 12

Déconnectez l'extrémité de la barre de la fusée d'essieu. Servez-vous d'un extracteur de rotules. Servez-vous d'un marteau.
Étape 13

Vissez l'extrémité hors de la barre. Utilisez une clé mixte de No.13 Utilisez une clé mixte de No.21
Étape 14

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 15

Appliquez du produit sur les emplacements de montage de l'embout de biellette. Utilisez de la graisse au cuivre.
Étape 16

Vissez sur un nouveau tirant.

Remplacement : rotule de direction – KIA Sorento JC. Outils dont vous avez besoin :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 17

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 18

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 70 Nm.
Étape 19

Installez la goupille fendue. Utilisez des pinces.
Étape 20

Serrez l'écrou de bloquage de l'extrémité de la barre. Utilisez une clé mixte de No.21 Utilisez une clé dynamométrique. Serrez-le jusqu'à 50 Nm.
Étape 21

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.
Étape 22

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 23

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : rotule de direction – KIA Sorento JC. Après avoir appliqué le spray, attendez quelques minutes.
Étape 24

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. KIA Sorento JC
Étape 25

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 26

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.

Remplacement : rotule de direction – KIA Sorento JC. Conseil d’AUTODOC :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 27

Retirez les crics et les cales.
