Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

Comment remplacer des rotule de direction sur TOYOTA LAND CRUISER PRADO 3 (J120) [TUTORIEL AUTODOC]

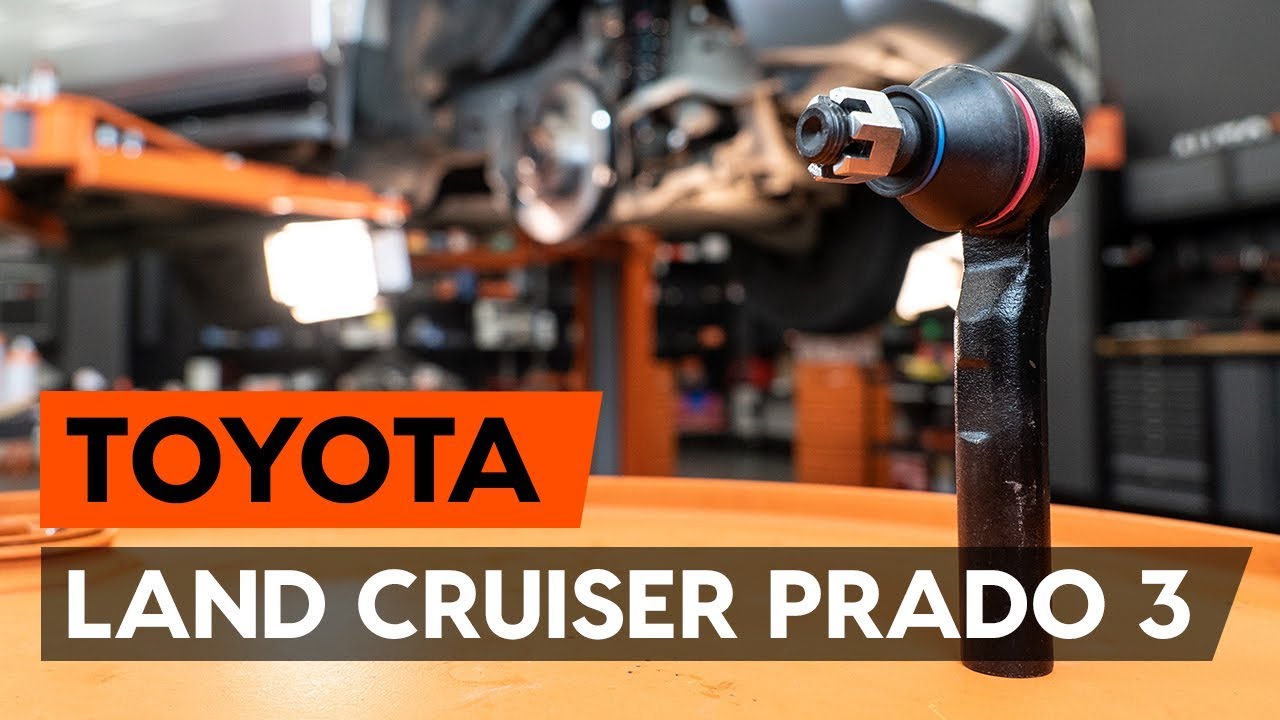

Comment changer : rotule de direction sur Toyota Prado J120 - Guide de remplacement

Toutes les pièces à remplacer : Rotule De Direction sur LAND CRUISER (KDJ12_, GRJ12_) et autres modèles TOYOTA

Produits alternatifs

Rotule de direction

SKTE-0280294 STARK Rotule de direction

9.21 EUR

Boutique

ADT387156 BLUE PRINT Rotule de direction

12.66 EUR

Boutique

TA2400 DELPHI Rotule de direction

13.78 EUR

Boutique

J4822072 NIPPARTS Rotule de direction

14.74 EUR

Boutique

43187 FEBI BILSTEIN Rotule de direction

15.66 EUR

Boutique

TO-ES-4996 MOOG Rotule de direction

16.5 EUR

Boutique

45647 SIDEM Rotule de direction

19.07 EUR

Boutique

TI-2002 JAPANPARTS Rotule de direction

21.33 EUR

Boutique

30-16 020 0137 MEYLE Rotule de direction

43.12 EUR

Boutique

JTE7597 TRW Rotule de direction

46.34 EUR

Boutique

Remplacement : rotule de direction – Toyota Prado J120. Outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Graisse au cuivre

                        Clé mixte de No.14

                        Clé mixte de No.22

                        Douille d'entraînement n°19

                        Douille longue à choc pour jantes No.21

                        Clé dynamométrique

                        Extracteur de joints à bille

                        Porte-taraud

                        Tournevis À Tête Plate

                        Pinces à bout rond

                        Pied à coulisse

                        Pied-de-biche

                        Cale de roue

Acheter des outils

Remplacement : rotule de direction – Toyota Prado J120. AUTODOC recommande :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.
Attention : tous les travaux sur la voiture - Toyota Prado J120 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

Remplacement : rotule de direction – Toyota Prado J120. Les experts d'AUTODOC recommandent :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5

Retirez la roue.
Étape 6

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Retirez la goupille de fixation de l'extrémité du tirant. Utilisez un tournevis plat. Servez-vous de pinces à bout rond. Servez-vous d'un pied-de-biche.
Étape 8

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 19. Utilisez un porte-taraud.
Étape 9

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 10

Déserrez l'écrou de bloquage qui retient l'extrémité de la barre stabilisatrice à la barre stabilisatrice. Utilisez une clé mixte de No.14 Utilisez une clé mixte de No.22
Étape 11

Déconnectez l'extrémité de la barre de la fusée d'essieu. Servez-vous d'un extracteur de rotules.
Étape 12

Vissez l'extrémité hors de la barre.
Étape 13

Vissez sur un nouveau tirant.

Remplacement : rotule de direction – Toyota Prado J120. Les professionnels recommandent :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 14

Appliquez du produit sur la partie filetée de la biellette de direction. Utilisez de la graisse au cuivre.
Étape 15

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 16

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 91 Nm.
Étape 17

Installez la goupille de fixation de l'extrémité du tirant. Servez-vous de pinces à bout rond.
Étape 18

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 19

Serrez l'écrou de bloquage de l'extrémité de la barre. Utilisez une clé mixte de No.14 Utilisez une clé mixte de No.22 Utilisez une clé dynamométrique. Serrez-le jusqu'à 88 Nm.
Étape 20

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.
Étape 21

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 22

Nettoyez le siège de fixation de la jante. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : rotule de direction – Toyota Prado J120. Après avoir appliqué le spray, attendez quelques minutes.
Étape 23

Installez la roue.

Remplacement : rotule de direction – Toyota Prado J120. Conseil d’AUTODOC :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 24

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 25

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 112 Nm.

Remplacement : rotule de direction – Toyota Prado J120. Conseil :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 26

Retirez les crics et les cales.
