Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
MAZDA 3 A trois volumes (BK) 2.0 (BKEP), MAZDA 3 A trois volumes (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 A trois volumes (BK) 2.3, MAZDA 3 A trois volumes (BK) 2.0 MZR-CD (BK12), MAZDA 3 A trois volumes (BK) 2.0, MAZDA 3 A trois volumes (BK) 2.3 SP23 (BK3P) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

Comment remplacer unroulement de roue arrière sur MAZDA 3 Berline [TUTORIEL AUTODOC]

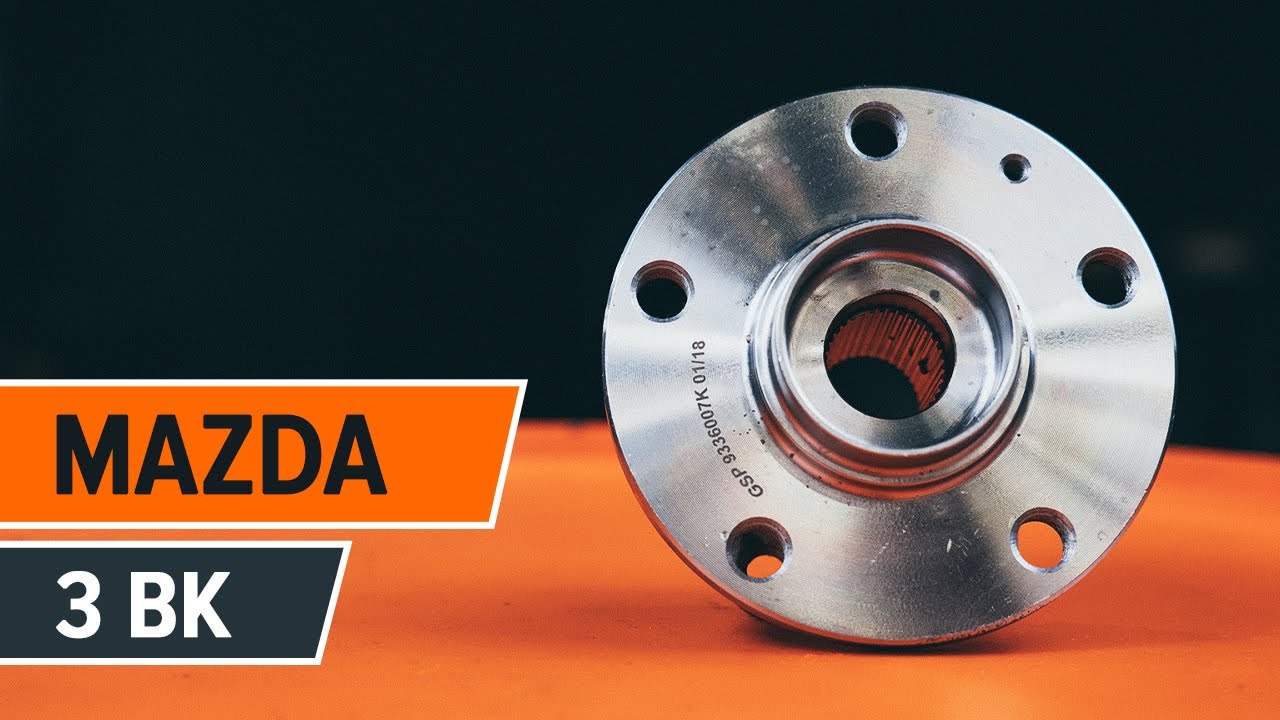

Comment changer : roulement de roue arrière sur Mazda 3 BK - Guide de remplacement

Produits alternatifs

Kit de roulement de roue

Remplacement : roulement de roue – Mazda 3 BK. Outils dont vous pourriez avoir besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Produit d'étanchéité

                      Nettoyant pour contacts

                      Clé dynamométrique

                      Douille HEXagonale n° H7.

                      Mèche Torx T50

                      Douille d'entraînement n°6

                      Douille d'entraînement n°14

                      Douille longue à choc pour jantes No.19

                      Clé à cliquet

                      Pied-de-biche

                      Tournevis À Tête Plate

                      Maillet en caoutchouc

                      Cale de roue

Acheter des outils

Remplacement : roulement de roue – Mazda 3 BK. Conseil des experts d’AUTODOC :

Ne réutilisez pas l'ensemble de roulement de votre Mazda 3 BK.
La procédure de remplacement du roulement de moyeu de roue est identique sur les deux roues du même axe.
Attention : tous les travaux sur la voiture - Mazda 3 BK - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 3

Surèlevez l'arrière de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Mazda 3 BK
Étape 5

Retirez la roue.
Étape 6

Retirez le ressort de retenue de l'étrier de frein. Utilisez un tournevis plat.
Étape 7

Retirez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein. Utilisez un tournevis plat.
Étape 8

Nettoyez les fixations de l'étrier de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 9

Dévissez l'attache de l'étrier de frein. Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 10

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche.

Étape 11

Retirez l'étrier de frein.

AUTODOC recommande:
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.Vérifiez le support de l'étrier de frein, ses vis de guidage et ses soufflets. Nettoyez-les. Remplacez-les si nécessaire.
Étape 12

Retirez les plaquettes de frein.
Étape 13

Nettoyez les éléments de fixation du support des étriers de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 14

Dévissez l'attache du support d'étrier. Utilisez une douille n° 14. Utilisez une clé à cliquet.
Étape 15

Retirez les écroux de fixations (2 pièces).
Étape 16

Retirez le support d'étrier.

Étape 17

Retirez le disque de frein.
Étape 18

Nettoyez les fixations du palier de moyeu de roue. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 19.1

Dévissez le support du roulement de moyeu.

Étape 19.2

Utilisez la mèche Torx T50. Utilisez une clé à cliquet.
Étape 20

Retirez les écroux de fixations.

Étape 21

Retirez le roulement de moyeu avec la plaque de protection du disque de frein. Servez-vous d'un maillet en caoutchouc.

Étape 22

Détachez le connecteur du capteur ABS. Utilisez un tournevis plat.
Étape 23

Retirez la protection de disques de frein.

Étape 24

Dévissez la fixation du capteur ABS. Utilisez une douille n° 6. Utilisez une clé à cliquet.
Étape 25

Débranchez le capteur ABS.
Étape 26

Branchez le capteur ABS.
Étape 27

Vissez la fixation du capteur ABS. Utilisez une douille n° 6. Utilisez une clé dynamométrique. Serrez-le jusqu'à 5 Nm.
Étape 28

Nettoyez les fixations du palier de moyeu de roue. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 29

Nettoyez l'emplacement de roulement de moyeu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 30

Traitez les attaches du roulement de moyeu de roue. Utilisez un enduit.
Étape 31

Installez la protection de disques de frein.
Étape 32

Installez le roulement de moyeu avec la plaque de protection du disque de frein.

Étape 33

Installez les boulons de fixation.

Étape 34.1

Serrez la fixation du palier de moyeu de roue.

Étape 34.2

Utilisez la mèche Torx T50. Utilisez une clé dynamométrique. Serrez-le jusqu'à 62 Nm.
Étape 35

Appliquez du produit sur le connecteur du capteur ABS. Servez-vous d'un pulvérisateur pour pièces électroniques.

Étape 36

Attachez le connecteur du capteur ABS.
Étape 37

Lubrifiez le moyeu à l'endroit où il est en contact avec le disque de frein. Utilisez de la graisse au cuivre.
Étape 38

Installez le disque de frein.
Étape 39

Nettoyez le support de l'étrier de frein et retirez toute poussière et encrassement. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : roulement de roue – Mazda 3 BK. Après avoir appliqué le spray, attendez quelques minutes.
Étape 40

Nettoyez les éléments de fixation du support des étriers de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 41

Occupez-vous des éléments de fixation du support des étriers de frein. Utilisez un enduit.
Étape 42

Installez le support de l'étrier de frein.
Étape 43

Installez les boulons de fixation (2 pièces).

Étape 44

Serrez le support de l'étrier de frein. Utilisez une douille n° 14. Utilisez une clé dynamométrique. Serrez-le jusqu'à 65 Nm.
Étape 45

Installez les plaquettes de frein.
Étape 46

Installez l'étrier de frein et fixez-le. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 30 Nm.
Étape 47

Installez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein.
Étape 48

Installez le ressort de retenue de l'étrier de frein. Utilisez un tournevis plat.
Étape 49

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 50

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : roulement de roue – Mazda 3 BK. Après avoir appliqué le spray, attendez quelques minutes.
Étape 51

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Mazda 3 BK
Étape 52

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 53

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 118 Nm.
Étape 54

Retirez les crics et les cales.
