Intervalle de remplacement recommandé pour la catégorie de pièces Étrier de frein : 100000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Golf IV 3/5 portes (1J1) 1.9 TDI, VW Golf IV 3/5 portes (1J1) 1.6, VW Golf IV 3/5 portes (1J1) 1.9 TDI, VW Golf IV 3/5 portes (1J1) 1.9 SDI, VW Golf IV 3/5 portes (1J1) 1.4 16V, VW Golf IV 3/5 portes (1J1) 1.8, VW Golf IV 3/5 portes (1J1) 1.8 T, VW Golf IV 3/5 portes (1J1) 2.3 V5, VW Golf IV 3/5 portes (1J1) 2.0, VW Golf IV 3/5 portes (1J1) 1.9 TDI, VW Golf IV 3/5 portes (1J1) 1.6 16V, VW Golf IV 3/5 portes (1J1) 1.9 TDI 4motion, VW Golf IV 3/5 portes (1J1) 1.9 TDI, VW Golf IV 3/5 portes (1J1) 1.9 TDI, VW Golf IV 3/5 portes (1J1) 1.9 TDI, VW Golf IV 3/5 portes (1J1) 1.6 FSI, VW Golf IV 3/5 portes (1J1) 3.2 R32 4motion, VW Golf IV 3/5 portes (1J1) 1.6, VW Golf IV 3/5 portes (1J1) 2.0 BiFuel … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

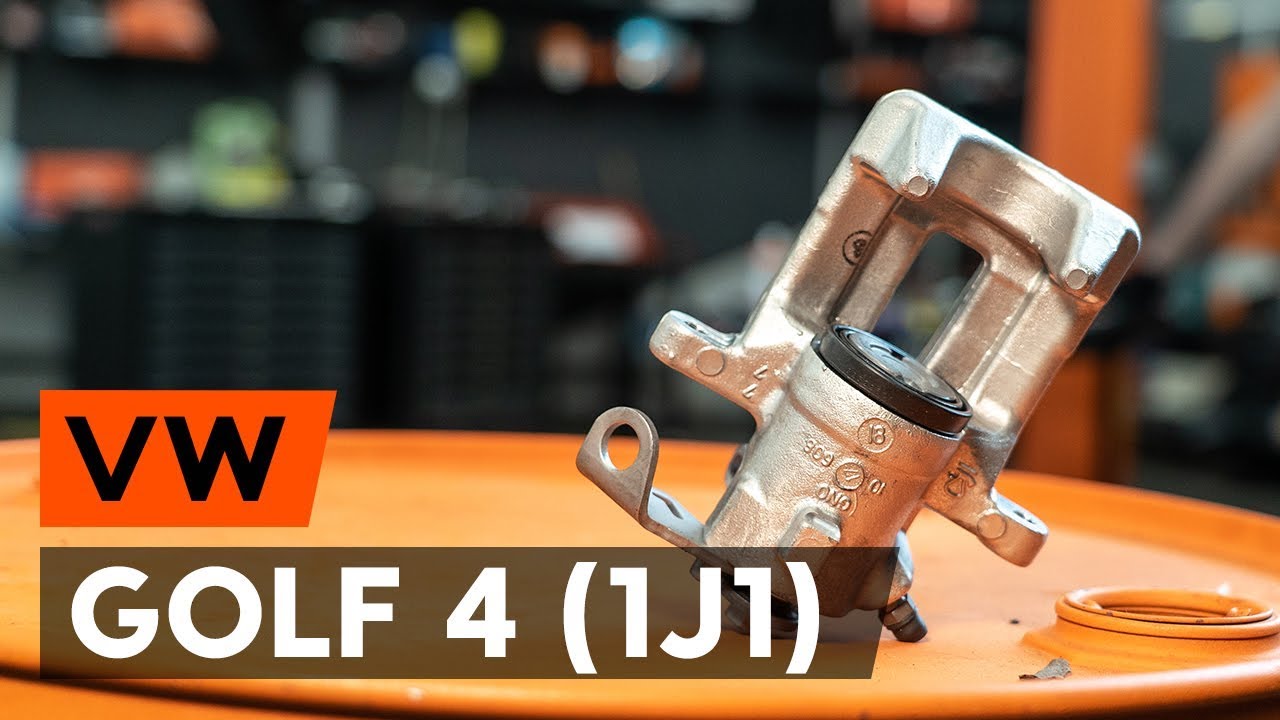

Comment remplacer un étrier de frein arrière sur VW GOLF 4 (1J1) [TUTORIEL AUTODOC]

Comment changer : étrier de frein arrière sur VW Golf 4 - Guide de remplacement

Toutes les pièces à remplacer : Étrier De Frein sur Golf IV 3/5 portes (1J1) et autres modèles VW

Produits alternatifs

Étrier de frein

BHN1065E TRW Étrier de frein

53.81 EUR

Boutique

342967 BUDWEG CALIPER Étrier de frein

74.56 EUR

Boutique

BHN276 TRW Étrier de frein

76.79 EUR

Boutique

4864 MAPCO Étrier de frein

81.94 EUR

Boutique

0 986 474 099 BOSCH Étrier de frein

89.78 EUR

Boutique

SKBC-0460440 STARK Étrier de frein

92.61 EUR

Boutique

2147172 NK Étrier de frein

103.91 EUR

Boutique

V10-8513 VAICO Étrier de frein

104.05 EUR

Boutique

SKBC-0460009 STARK Étrier de frein

107.79 EUR

Boutique

DC72967 DELCO REMY Étrier de frein

108.48 EUR

Boutique

Remplacement : étrier de frein – VW Golf 4. Liste des outils dont vous aurez besoin :

                        Brosse métallique

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.11

                        Clé mixte de No.15

                        Douille hexagonale n° H6.

                        Douille d'entraînement n°11

                        Douille d'entraînement n°13

                        Douille longue à choc pour jantes No.17

                        Clé à cliquet

                        Clé dynamométrique

                        Conteneur pour liquides

                        Pinces multiprises

                        Clip de fixation de flexible de frein

                        Nécessaire pour la purge de freins

                        Pied-de-biche

                        Cale de roue

Acheter des outils

Remplacement : étrier de frein – VW Golf 4. Conseil des experts d’AUTODOC :

La procédure de remplacement est identique pour les étriers de frein du même axe.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : étrier de frein – VW Golf 4. Utilisez la procédure suivante :

Étape 1

Ouvrez le capot. Dévissez le bouchon du réservoir de liquide de frein.
Étape 2

Sécurisez les roues avec des cales.

Étape 3

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 4

Surèlevez l'arrière de la voiture et arrimez la.
Étape 5

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. VW Golf 4
Étape 6

Retirez la roue.
Étape 7

Nettoyez la zone où le flexible et l'étrier de frein se rejoignent ainsi que la zone des tige-guides. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : étrier de frein – VW Golf 4. Après avoir appliqué le spray, attendez quelques minutes.
Étape 8

Retirez le clip de maintien du câcle du frein à main. Servez-vous d'un pied-de-biche.
Étape 9

Débranchez le câble du freinde stationnement de l'étrier. Servez-vous de pinces pour pompe à eau. Relâchez le câble du frein de stationnement.
Étape 10

Fermez le flexible de frein en vous servant d'un anneau de serrage adapté.
Étape 11

Placez un bac en-dessous pour récupérer le liquide de frein.
Étape 12

Dévissez le flexible de l'étrier de frein. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 13

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 14

Dévissez l'attache de l'étrier de frein. Utilisez une clé mixte de No.15 Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 15

Retirez l'étrier de frein. Servez-vous d'un pied-de-biche.

Remplacement : étrier de frein – VW Golf 4. Conseil des experts d’AUTODOC :
Lorsque vous remplacez l'étrier de frein, il est recommandé de vérifier l'état du flexible et au besoin de le remplacer pour un neuf.Lors du remplacement de l'étrier de frein, il est recommandé de remplacer aussi les plaquettes de frein; vérifiez l'état des disques de frein et remplacez-les par des neufs si nécessaire.Si les nouveaux étriers de frein n'étaient pas vendus avec un ensemble de nouvelles tige-guides, vous pouvez utiliser les anciennes.
Étape 16

Installez l'étrier de frein et fixez-le.

Attention!
Installez l'étrier de frein en commençant par la partie inférieure.Tenez l'étrier de frein.
Étape 17

Serrez les fixations de l'étrier de frein. Utilisez une clé mixte de No.15 Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 35 Nm.
Étape 18

Dévissez le bouchon du flexible de frein. Utilisez la clé HEX n° H6. Utilisez une clé à cliquet.
Étape 19

Appliquez du produit sur le flexible de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : étrier de frein – VW Golf 4. Après avoir appliqué le spray, attendez quelques minutes.
Étape 20

Installez et fixez le flexible de frein dans un étrier neuf. Utilisez une douille n° 13.
Étape 21

Serrez la fixation reliant la conduite de freinage à l'étrier de frein. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 35 Nm.
Étape 22

Retirez l'anneau de serrage de l'étrier de frein.
Étape 23

Détachez le capuchon de vis de purge de l'étrier de frein.
Étape 24

Détachez le vis de purgeur de frein. Utilisez une clé mixte de No.11
Étape 25

Connectez le nécessaire de purge de frein à la vis correspondante.
Étape 26

Installez le câble du frein à main sur le support de l'étrier de frein. Servez-vous de pinces pour pompe à eau.
Étape 27

Fixez le câble du frein à main avec le clip de maintien.
Étape 28

Purgez le système étrier de frein. Sans démarrer le moteur, pressez à plusieurs reprises sur la pédale de frein jusqu'à ce que vous sentiez une résistance.
Étape 29

Vissez la vis de purgeur de frein. Utilisez une clé mixte de No.11
Étape 30

Détachez le nécessaire de purge de frein.
Étape 31

Resserrez la vis de purge de l'étrier de frein. Utilisez une douille n° 11. Utilisez une clé dynamométrique. Serrez-le jusqu'à 10 Nm.
Étape 32

Attachez le capuchon de vis de purge de l'étrier de frein.
Étape 33

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 34

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : étrier de frein – VW Golf 4. Après avoir appliqué le spray, attendez quelques minutes.
Étape 35

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. VW Golf 4
Étape 36

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 37

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 38

Retirez les crics et les cales.

AUTODOC recommande:
Vérifiez le niveau du liquide de frein dans le vase d'expansion et ajoutez-en si nécessaire.
Étape 39

Resserez le bouchon du réservoir de liquide de frein. Fermez le capot.
