Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.6 16V … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

Comment remplacer une jambe de force avant sur CITROEN XSARA PICASSO (N68) [TUTORIEL AUTODOC]

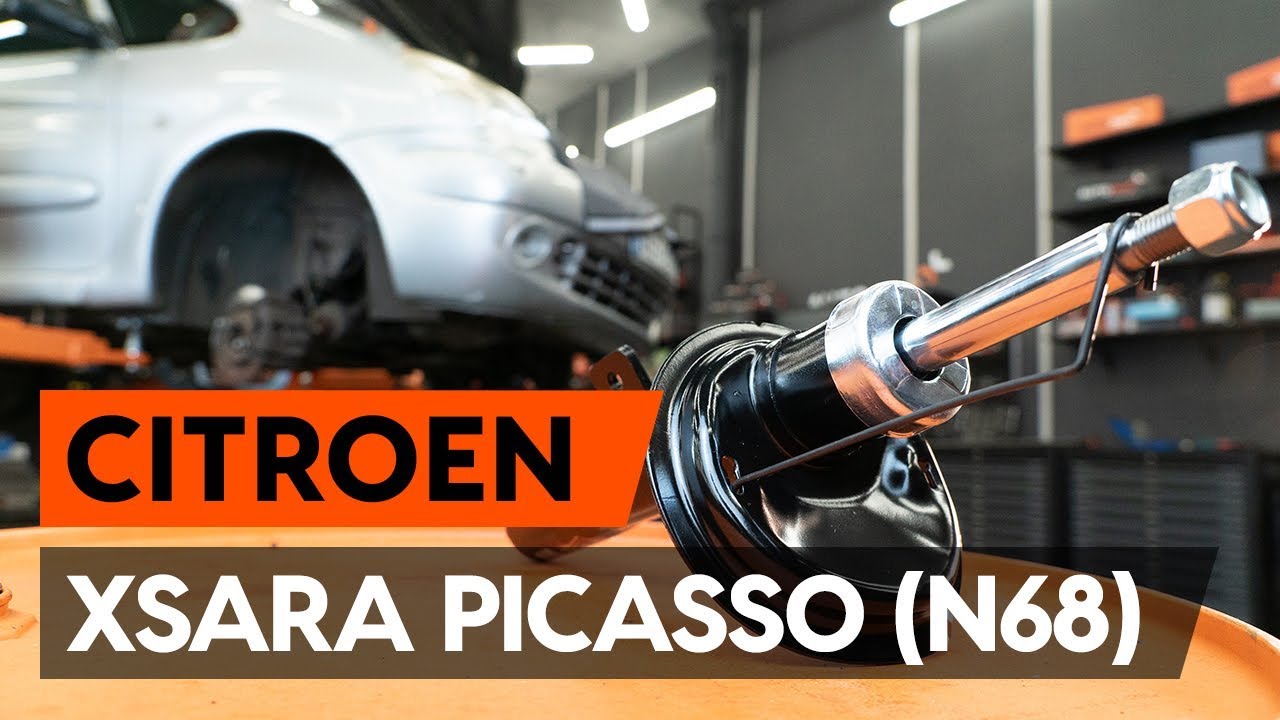

Comment changer : jambe de suspension avant sur Citroen Xsara Picasso - Guide de remplacement

Toutes les pièces à remplacer : Amortisseur sur XSARA PICASSO (N68) et autres modèles CITROËN

Amortisseur

Jambe de suspension

        Amortisseur pour CITROËN XSARA PICASSO (N68) 1.6 16V Essence (110 CH)

        Amortisseur pour CITROËN XSARA PICASSO (N68) 1.6 Essence (88 CH)

        Amortisseur pour CITROËN XSARA PICASSO (N68) 1.8 16V Essence (115 CH)

        Amortisseur pour CITROËN XSARA PICASSO (N68) 1.6 Essence (95 CH)

        Amortisseur pour CITROËN XSARA PICASSO (N68) 2.0 16V Essence (136 CH)

        Amortisseur pour CITROËN XSARA PICASSO (N68) 1.6 HDi Diesel (109 CH)

        Amortisseur pour CITROËN XSARA PICASSO (N68) 1.6 16V Essence (109 CH)

        Amortisseur pour CITROËN XSARA PICASSO (N68) 1.6 HDi Diesel (90 CH)

        Amortisseur pour CITROËN XSARA PICASSO (N68) 1.6 Essence (91 CH)

Remplacement : jambe de suspension – Citroen Xsara Picasso. Liste des outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.17

                        Clé mixte de No.22

                        Douille d'entraînement n°14

                        Douille d'entraînement n°16

                        Douille d'entraînement n°17

                        Douille d'entraînement n°22

                        Douille d'entraînement n°32

                        Douille hexagonale n° H7.

                        Douille longue à choc pour jantes No.19

                        Clé à cliquet

                        Clé dynamométrique

                        Outil d'extraction de clips

                        Marteau

                        Porte-taraud

                        Poinçon effilé

                        Ciseau plat

                        Pied-de-biche

                        Compresseur hydraulique de ressort d'amortisseur

                        Cric hydraulique téléscopique pour transmission

                        Couverture des ailes

                        Cale de roue

Acheter des outils

Remplacement : jambe de suspension – Citroen Xsara Picasso. AUTODOC recommande :

Les deux amortisseurs de la suspension avant doivent être remplacés en même temps.
La procédure de remplacement est la même pour les jambes d'amortisseur droite et gauche sur la suspension avant.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : jambe de suspension – Citroen Xsara Picasso. Suivez les étapes suivantes :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Retirez les chapeaux des écrous des bras d'essuie-glaces. Utilisez un outil d'extraction de clips.
Étape 4

Dévissez les fixations des bras d'essuie-glaces. Utilisez une douille n° 14.
Étape 5

Retirez les essuie-glaces.
Étape 6

Détachez les fixations de la partie supérieure du boitier pour microfiltre.
Étape 7

Soulevez et retirez la grille d'auvent.
Étape 8

Nettoyez les fixations de la coupelle supérieure de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 9

Devissez la fixation supérieure du support d'amortisseur. Utilisez une douille n° 14. Utilisez une clé à cliquet.
Étape 10

Sécurisez les roues avec des cales.
Étape 11

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 12

Surèlevez l'avant de la voiture et arrimez la.
Étape 13

Dévissez les boulons de la roue.

Remplacement : jambe de suspension – Citroen Xsara Picasso. Conseil :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 14

Retirez la roue.
Étape 15

Retirez la goupille fendue de l'écrou d'essieu. Servez-vous d'un pied-de-biche.
Étape 16

Nettoyez la fixation de l'arbre d'entraînement. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 17

Desserrez la fixation de l'arbre de transmission. Utilisez une douille n° 32. Utilisez un porte-taraud.
Étape 18

Nettoyez les fixations des stabilisateurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 19

Dévissez la fixation reliant la biellette à l'amortisseur. Utilisez une douille n° 17.
Étape 20

Retirez la barre stabilisatrice.

Étape 21

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 22

Dévissez la fixation inférieure assurant la connexion entre lа jambe d'amortisseur et le porte-fusée. Utilisez une douille n° 16. Utilisez un porte-taraud.
Étape 23

Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 24

Dévissez l'attache entre le joint rotule et la fusée d'essieu. Utilisez une douille n° 17. Utilisez une clé mixte de No.17 Utilisez un porte-taraud.
Étape 25

Retirez l'écrou de fixation. Servez-vous d'un poinçon effilé. Servez-vous d'un marteau.
Étape 26

Déconnectez le joint rotule de la fusée d'essieu. Servez-vous d'un pied-de-biche.
Étape 27

Retirez l'arbre d'entraînement. Servez-vous d'un poinçon effilé. Servez-vous d'un marteau.
Étape 28

Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique.
Étape 29

Nettoyez la fixation reliant le joint à rotule au porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 30

Retirez l'écrou de fixation. Servez-vous d'un burin plat pour l'usinage des métaux. Servez-vous d'un marteau.
Étape 31

Relâchez la fixation inférieure assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Servez-vous d'un burin plat pour l'usinage des métaux. Servez-vous d'un marteau.
Étape 32

Abaissez la transmission hydraulique de 10-15 cm.

AUTODOC recommande:
Citroen Xsara Picasso - N'abaissez pas le cric de transmission brusquement pour éviter d'endommager les composants et les mécanismes de la voiture.
Étape 33

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 34

Dévissez l'attache supérieure du support de l'amortisseur. Utilisez une douille n° 14.

Remplacement : jambe de suspension – Citroen Xsara Picasso. Conseil des experts d’AUTODOC :
Pour éviter de vous blesser, maintenez l'amortisseur quand vous dévissez les vis de fixation.
Étape 35

Retirez l'entretoise de suspension.
Étape 36

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : jambe de suspension – Citroen Xsara Picasso. Conseil d’AUTODOC :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 37

Compressez le ressort.
Étape 38

Retirez l'écrou de la tige de piston de l'entretoise. Utilisez une clé mixte de No.22 Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 39

Retirez le support de l'entretoise supérieure.
Étape 40

Détendez le ressort hélicoïdal.
Étape 41

Retirez le ressort.
Étape 42

Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.
Étape 43

Retirez l'amortisseur usagé du compresseur à ressort hydraulique hélicoïdal.

Remplacement : jambe de suspension – Citroen Xsara Picasso. Conseil :
Examiez soigneusement le support de l'amortisseur, le soufflet antipoussière et la butée. Remplacez-les si nécessaire.Avant d'installer un nouvel amortisseur, vous devez le pomper manuellement 3 à 5 fois.
Étape 44

Installez le nouvel amortisseur sur le compresseur à ressort hydraulique hélicoïdal.
Étape 45

Installez le soufflet antipoussière et la butée sur le nouvel amortisseur.
Étape 46

Installez le ressort sur l'amortisseur.
Étape 47

Compressez le ressort.

Étape 48

Installez la coupelle supérieure de l'amortisseur et son roulement.
Étape 49

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez une douille n° 22. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 49 Nm.

Remplacement : jambe de suspension – Citroen Xsara Picasso. Les experts d'AUTODOC recommandent :
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 50

Décompressez le ressort.
Étape 51

Retirez l'amortisseur prémonté.
Étape 52

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 53

Vissez l'attache supérieure du support de l'amortisseur. Ne serrez pas trop.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en vissant les boulons de fixation. Citroen Xsara Picasso
Étape 54

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 55

Installez l'écrou de fixation. Servez-vous d'un marteau.
Étape 56

Vissez la fixation qui relie la jambe d'amortisseur à la fusée d'essieu. Utilisez une douille n° 16.
Étape 57

Nettoyez les cannelures de joint de l'arbre de transmission. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 58

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:
Remplacement : jambe de suspension – Citroen Xsara Picasso. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 59

Installez l'arbre d'entraînement.
Étape 60

Nettoyez l'emplacement de montage de la rotule. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 61

Connectez le joint rotule à la fusée d'essieu.
Étape 62

Installez l'écrou de fixation. Servez-vous d'un marteau.
Étape 63

Serrez l'attache du joint rotule. Utilisez une douille n° 17. Utilisez une clé mixte de No.17 Utilisez une clé dynamométrique. Serrez-le jusqu'à 44 Nm.
Étape 64

Installez la barre stabilisatrice transversale.
Étape 65

Serrez la fixation reliant la biellette à l'amortisseur. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 40 Nm.
Étape 66

Resserrez l'écrou de l'arbre de transmission. Utilisez une douille n° 32. Utilisez une clé dynamométrique. Serrez-le jusqu'à 245 Nm.
Étape 67

Installez la goupille fendue de l'écrou d'essieu. Servez-vous d'un pied-de-biche.
Étape 68

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 45 Nm.
Étape 69

Appliquez du produit sur les fixations de l'amortisseur. Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.
Étape 70

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 71

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : jambe de suspension – Citroen Xsara Picasso. Conseil d’AUTODOC :
Attendez quelques minutes après l'application.
Étape 72

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Citroen Xsara Picasso
Étape 73

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 74

Abaissez la voiture.
Étape 75

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une douille n° 14. Utilisez une clé dynamométrique. Serrez-le jusqu'à 25 Nm.
Étape 76

Installez la grille d'auvent et fixez-la.
Étape 77

Attachez les fixations de la partie supérieure du boitier pour microfiltre.
Étape 78

Réinstallez les bras d'essuie-glace.
Étape 79

Serrez les fixations des bras d'essuie-glaces. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 19 Nm.

Remplacement : jambe de suspension – Citroen Xsara Picasso. Conseil des experts d’AUTODOC :
Assurez-vous de ne pas confondre les essuie-glaces coté conducteur et côté passager.
Étape 80

Installez les cache-écrous des bras d'essuie-glaces.
Étape 81

Serrez en étoile les boulons de la roue. Utilisez une clé dynamométrique. Serrez-le jusqu'à 100 Nm.
Étape 82

Retirez la housse d'aile.
Étape 83

Fermez le capot.
Étape 84

Retirez les crics et les cales.

Ce manuel vous a-t-il été utile ?

Veuillez évaluer ce manuel sur une échelle de 1 à 5. Si vous avez des questions, n'hésitez pas à nous les poser.

Comment changer : amortisseur arrière sur Citroen Xsara Picasso - Guide de remplacement

Téléchargement gratuit
1.6 MB
Comment changer : ressort de suspension avant sur Citroen Xsara Picasso - Guide de remplacement

Téléchargement gratuit
3.78 MB
Comment changer : plaquettes de frein avant sur Citroen Xsara Picasso - Guide de remplacement

Téléchargement gratuit
1.42 MB
Comment changer : plaquettes de frein arrière sur CITROËN XSARA PICASSO (N68) - Guide de remplacement

Téléchargement gratuit
1.59 MB
Comment changer : disques de frein avant sur Citroen Xsara Picasso - Guide de remplacement

Téléchargement gratuit
1.81 MB
Comment changer : disques de frein arrière sur CITROËN XSARA PICASSO (N68) - Guide de remplacement

Téléchargement gratuit
2 MB

Comment changer : amortisseur arrière sur Citroen Xsara Picasso - Guide de remplacement

Téléchargement gratuit
1.6 MB
Comment changer : jambe de suspension avant sur CITROËN XSARA (N1) - Guide de remplacement

Téléchargement gratuit
3.57 MB
Comment changer : jambe de suspension avant sur CITROËN XSARA Coupé (N0) - Guide de remplacement

Téléchargement gratuit
3.57 MB
Comment changer : jambe de suspension avant sur CITROËN Xsara Break (N2) - Guide de remplacement

Téléchargement gratuit
3.87 MB
Comment changer : jambe de suspension sur une voiture

Universel

Téléchargement gratuit
1.53 MB
Comment changer : jambe de suspension avant sur Citroën Berlingo M - Guide de remplacement

Téléchargement gratuit
4.6 MB

Votre page de profil est votre assistant personnel.

Pour suivre les frais auto, tenir un journal, un calendrier de remplacement et enregistrer notes et documents préférés

Installez l'appli AUTODOC CLUB !

Votre gestionnaire personnel de dépenses et des conseils d'entretien pour votre voiture, des rappels sur les rendez-vous à venir et la fréquence des maintenances, des instructions pour effectuer vous-même les réparations : tout cela sur votre téléphone.

Scanner

Pour télécharger l'appli :

- scannez le code QR
- téléchargez depuis l'App Store
- téléchargez depuis Google Play

Comment démarrer une voiture après une longue période d'inactivité | Les conseils d'AUTODOC

43K vues

Publiée le : 20/05/2021
Comment restaurer un volant | Les conseils d’AUTODOC

35K vues

Publiée le : 17/02/2022
Comment nettoyer votre pare-brise et le faire briller | AUTODOC

32K vues

Publiée le : 01/08/2021
Remplacer le ventilateur de refroidissement du moteur | Les conseils d'AUTODOC

50K vues

Publiée le : 15/11/2020
