Comment changer : jambe de suspension avant sur Volvo V70 SW - Guide de remplacement
téléchargements:
6
Vues:
99
0
Les utilisateurs ont voté - 0
Important !
Cette procédure de remplacement peut être appliquée sur le modèle:
VOLVO V70 II (285) T5,
VOLVO V70 II (285) 2.4 T,
VOLVO V70 II (285) 2.5 TDI,
VOLVO V70 II (285) 2.4,
VOLVO V70 II (285) 2.4,
VOLVO V70 II (285) D5,
VOLVO V70 II (285) 2.4 Bifuel (CNG),
VOLVO V70 II (285) 2.4 T AWD,
VOLVO V70 II (285) 2.4 D,
VOLVO V70 II (285) R 2,5 T AWD,
VOLVO V70 II (285) 2.5 T AWD,
VOLVO V70 II (285) D5 AWD,
VOLVO V70 II (285) 2.5 T,
VOLVO V70 II (285) T5,
VOLVO V70 II (285) D5,
VOLVO V70 II (285) D5 AWD,
VOLVO V70 II (285) 2.4 D,
VOLVO V70 II (285) 2.3,
VOLVO V70 II (285) 2.4 Bifuel (LPG)
…
Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.

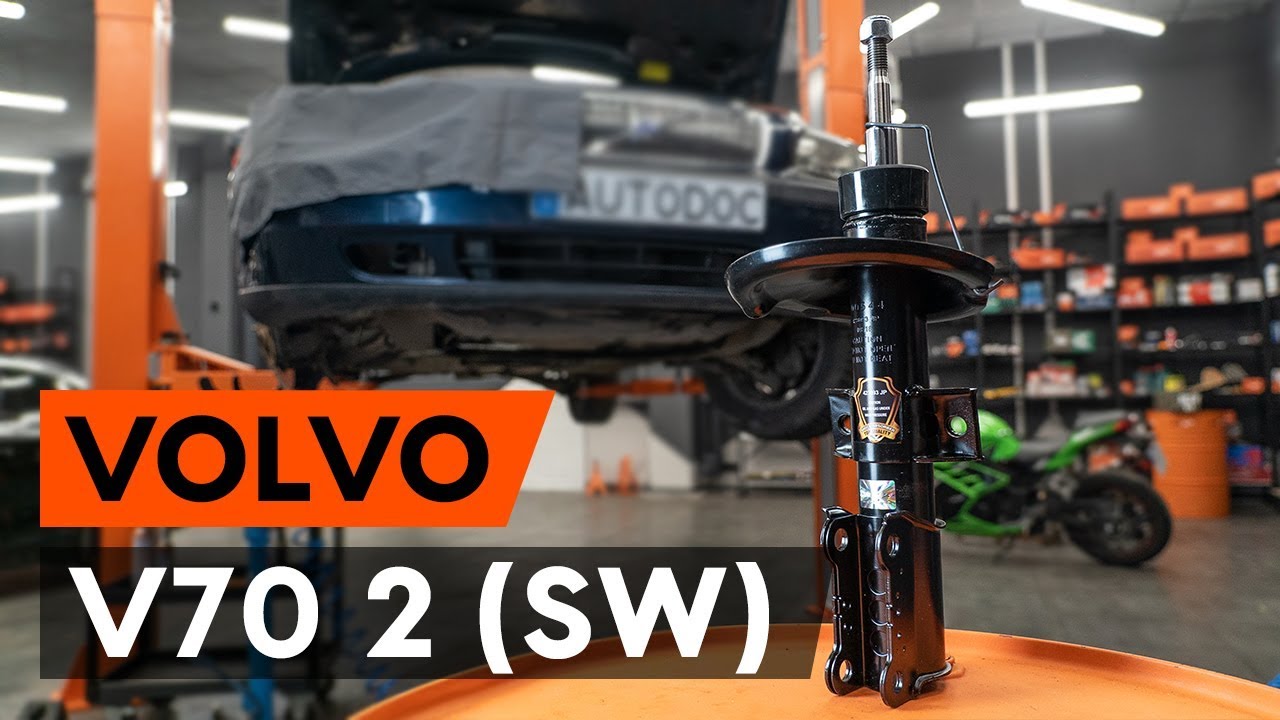

Comment remplacer une jambe de force avant sur VOLVO V70 2 (SW) [TUTORIEL AUTODOC]
Toutes les pièces à remplacer : Amortisseur sur V70 II (285) et autres modèles VOLVO
Les deux amortisseurs de la suspension avant doivent être remplacés en même temps.
La procédure de remplacement est la même pour les jambes d'amortisseur droite et gauche sur la suspension avant.
Toutes les opérations doivent être conduites avec le moteur éteint.
Remplacement : jambe de suspension – Volvo V70 SW. Ordre recommandé des étapes :
Étape 1
Ouvrez le capot.
Étape 2
Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3
Nettoyez les fixations du support supérieur de l'amortisseur. Servez vous de l'aérosol WD-40.
Étape 4
Devissez la fixation supérieure du support d'amortisseur. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 5
Sécurisez les roues avec des cales.
Étape 6
Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 7
Surèlevez l'avant de la voiture et arrimez la.
Étape 8
Dévissez les boulons de la roue.
AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Volvo V70 SW
Étape 9
Retirez la roue.
Étape 10
Nettoyez les fixations des stabilisateurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 11
Dévissez l'écrou et retirez la barre stabilisatrice de l'entretoise de l'amortisseur. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 12
Déconnectez l'attache du câble du capteur ABS du support de l'amortisseur. Servez-vous d'un pied-de-biche.
Étape 13
Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14
Dévissez la fixation inférieure assurant la connexion entre lа jambe d'amortisseur et le porte-fusée. Utilisez une clé mixte de No.18 Utilisez une douille n° 21. Utilisez une clé à cliquet. Utilisez un porte-taraud.
Étape 15
Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique.
Étape 16
Retirez les écroux de fixations.
Étape 17
Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 18
Dévissez l'attache supérieure du support de l'amortisseur.
AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en dévissant les boulons de fixation. Volvo V70 SW
Étape 19
Retirez l'entretoise de suspension.
Étape 20
Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.
Remplacement : jambe de suspension – Volvo V70 SW. Les experts d'AUTODOC recommandent :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 21
Compressez le ressort.
Étape 22
Retirez la tête d'amortisseur. Servez-vous d'un pied-de-biche.
Étape 23
Lubrifiez la barre d'amortisseur. Servez vous de l'aérosol WD-40.
Étape 24
Retirez l'écrou de la tige de piston de l'entretoise. Utilisez la clé HEX n° H6. Utilisez une douille n° 21. Utilisez une clé à cliquet.
Étape 25
Dévissez la fixation de la coupelle de la jambe d'amortisseur. Utilisez la clé HEX n° H6. Utilisez une clé à cliquet. Servez-vous de pinces pour pompe à eau.
Étape 26
Retirez le support de l'entretoise supérieure.
Étape 27
Détendez le ressort hélicoïdal.
Étape 28
Retirez le ressort.
Étape 29
Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.
Examiez soigneusement le support de l'amortisseur, le soufflet antipoussière et la butée. Remplacez-les si nécessaire.
Étape 30
Retirez l'amortisseur usagé du compresseur à ressort hydraulique hélicoïdal.
Remplacement : jambe de suspension – Volvo V70 SW. Conseil des experts d’AUTODOC :
Avant d'installer un nouvel amortisseur, vous devez le pomper manuellement 3 à 5 fois.
Étape 31
Installez le nouvel amortisseur sur le compresseur à ressort hydraulique hélicoïdal.
Étape 32
Installez le soufflet antipoussière et la butée sur le nouvel amortisseur.
Étape 33
Installez le ressort sur l'amortisseur.
Étape 34
Compressez le ressort.
Étape 35
Installez la coupelle supérieure de l'amortisseur et son roulement.
Étape 36
Vissez la fixation de la coupelle de la jambe d'amortisseur. Utilisez la clé HEX n° H6. Utilisez une clé à cliquet. Servez-vous de pinces pour pompe à eau.
Étape 37
Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez la clé HEX n° H6. Utilisez une douille n° 21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 65 Nm.
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 38
Décompressez le ressort.
Étape 39
Retirez l'amortisseur prémonté.
Étape 40
Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 41
Vissez l'attache supérieure du support de l'amortisseur. Ne serrez pas trop.
AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en vissant les boulons de fixation. Volvo V70 SW
Étape 42
Appliquez du produit sur l'emplacement de l'amortisseur sur le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 43
Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 44
Installez les boulons de fixation. Servez-vous d'un pied-de-biche.
Étape 45
Retirez le support du dessous de la fusée d'essieu.
AUTODOC recommande:
Remplacement : jambe de suspension – Volvo V70 SW. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 46
Vissez la fixation qui relie la jambe d'amortisseur à la fusée d'essieu. Utilisez une clé mixte de No.18 Utilisez une douille n° 21. Utilisez une clé à cliquet. Utilisez un porte-taraud.
Étape 47
Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une clé mixte de No.18 Utilisez une douille n° 21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 105 Nm.+60°
AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 48
Installez la barre stabilisatrice transversale.
Étape 49
Serrez la fixation reliant la biellette à l'amortisseur. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 50 Nm.
Étape 50
Connectez l'attache du câble du capteur ABS de l'entretoise de support de l'amortisseur.
Étape 51
Appliquez du produit sur les fixations de l'amortisseur. Utilisez de la graisse au cuivre.
Étape 52
Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 25 Nm.
Étape 53
Appliquez du produit sur les fixations de l'amortisseur. Lubrifiez la barre d'amortisseur. Utilisez de la graisse au cuivre.
Étape 54
Installez la tête d'amortisseur.
Étape 55
Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 56
Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.
AUTODOC recommande:
Remplacement : jambe de suspension – Volvo V70 SW. Après avoir appliqué le spray, attendez quelques minutes.
Étape 57
Installez la roue.
AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. Volvo V70 SW
Étape 58
Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 59
Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 140 Nm.
Étape 60
Retirez les crics et les cales.
Étape 61
Retirez la housse d'aile.
Étape 62
Fermez le capot.
