Intervalle de remplacement recommandé pour la catégorie de pièces Jeu de mâchoires de frein : 100000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A), FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

Comment remplacer des mâchoires de frein arrière sur FIAT PANDA (169) [TUTORIEL AUTODOC]

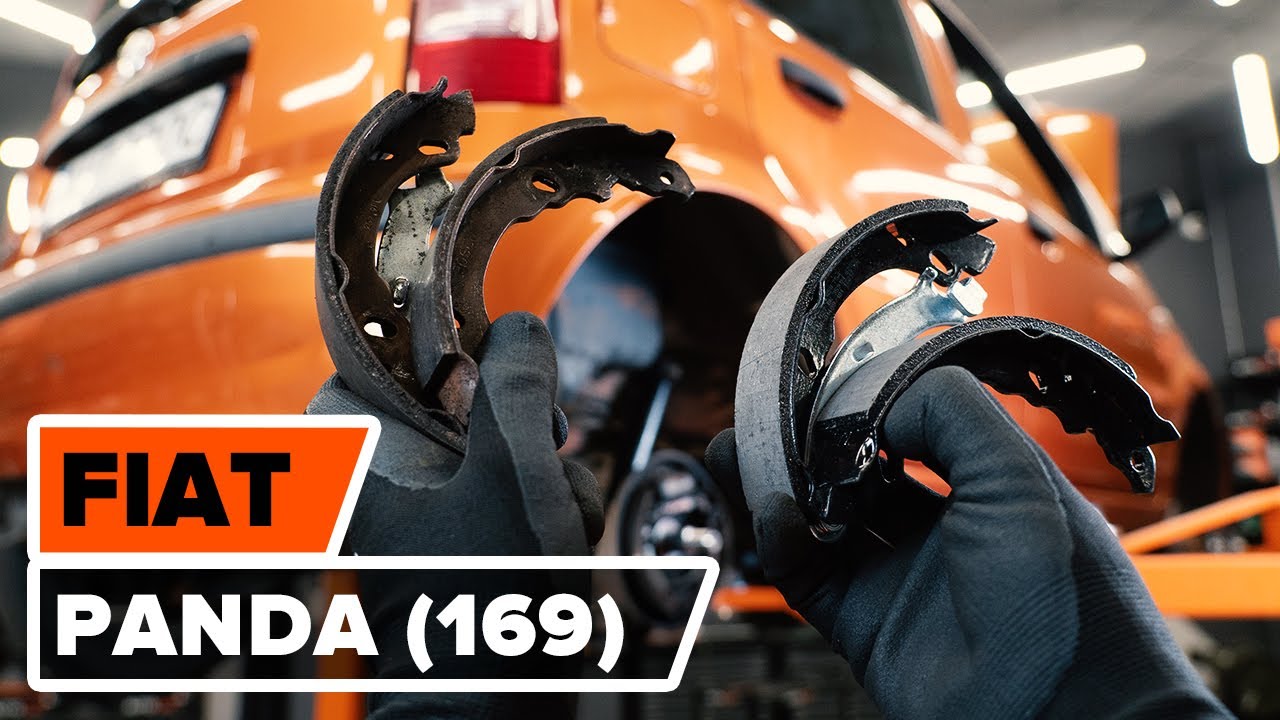

Comment changer : mâchoires de frein arrière sur Fiat Panda 169 - Guide de remplacement

Toutes les pièces à remplacer : Mâchoires De Frein sur PANDA (169) et autres modèles FIAT

Jeu de mâchoires de frein

Mâchoire de frein

        Jeu de mâchoires de frein pour FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A) Essence (69 CH)

        Jeu de mâchoires de frein pour FIAT PANDA (169) 1.1 (169.AXA1A) Essence (54 CH)

        Jeu de mâchoires de frein pour FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A) Essence (60 CH)

        Jeu de mâchoires de frein pour FIAT PANDA (169) 1.3 D Multijet (169.AXC1A) Diesel (70 CH)

        Jeu de mâchoires de frein pour FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) Diesel (75 CH)

Remplacement : mâchoires de frein – Fiat Panda 169. Liste des outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant multi-usages en spray

                        Graisse au cuivre

                        Clé dynamométrique

                        Douille d'entraînement n°10

                        Douille d'entraînement n°12

                        Clé mixte de No.10

                        Douille longue à choc pour jantes No.17

                        Clé à cliquet

                        Tournevis À Tête Plate

                        Pied-de-biche

                        Pinces à bout rond

                        Cale de roue

Acheter des outils

Remplacement : mâchoires de frein – Fiat Panda 169. Les experts d'AUTODOC recommandent :

Remplacez le jeu de mâchoires de frein sur un essieu. Cela garantira un freinage efficace.
La procédure de remplacement est identique pour les mâchoires de frein d'un même essieu.
Attention : tous les travaux sur la voiture - Fiat Panda 169 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Ouvrez le capot. Dévissez le bouchon du réservoir de liquide de frein.
Étape 2

Sécurisez les roues avec des cales.

Étape 3

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 4

Surèlevez l'arrière de la voiture et arrimez la.
Étape 5

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Fiat Panda 169
Étape 6

Retirez la roue.
Étape 7

Nettoyez les fixations du tambour de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 8

Dévissez l'attache du tambour arrière. Utilisez une douille n° 12. Utilisez une clé à cliquet.
Étape 9

Retirez le panneau de protection de la console centrale inférieure. Utilisez un tournevis plat.
Étape 10

Dévissez les fixations avant de la console centrale inférieure. Utilisez une douille n° 10. Utilisez une clé à cliquet.
Étape 11

Retirez la console centrale inférieure.
Étape 12

Desserrez le câble du frein de stationnement. Utilisez une clé mixte de No.10
Étape 13

Retirez le tambour de frein.
Étape 14

Nettoyez les fixations des mâchoires de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 15

Retirez le ressort inférieur des plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 16

Retirez les axes de retenue des mâchoires de frein. Servez-vous de pinces à bout rond.
Étape 17

Retirez les deux plaquettes de frein du cylindre de frein à l'aide de l'ajusteur, en prenant soin de ne pas endommager les mâchoires. Utilisez un tournevis plat.
Étape 18

Retirez les deux plaquettes de leur support.

Remplacement : mâchoires de frein – Fiat Panda 169. Conseil d’AUTODOC :
N'appuyez pas sur la pédale de frein après avoir retiré les sabots de frein arrière. Ceci ferait tomber le piston hors du cylindre de frein, et entrainerait une fuite de liquide de frein ainsi qu'une dépressurisation du système.
Étape 19

Débranchez le cable du frein de stationnement.
Étape 20

Démontez maintenant le ressort de maintien supérieur ainsi que le mécanisme de réglage.
Étape 21

Nettoyez les sièges de montage des mâchoires de frein. Utilisez une brosse métallique. Servez-vous d'un aérosol nettoyant multi-usages.
Étape 22

Installez les ressorts de retenue supérieurs et le mécanisme de réglage sur les nouvelles mâchoires de frein.
Étape 23

Connectez le câble du frein à main à son levier.
Étape 24

Installez les plaquettes de frein sur le cylindre de frein sur son support, et sur le suport de la plaque de support de frein.
Étape 25

Réinstallez les axes de retenue des mâchoires de frein. Servez-vous de pinces à bout rond.
Étape 26

Installez le ressort de rappel inférieur. Servez-vous d'un pied-de-biche. Utilisez un tournevis plat.
Étape 27

Nettoyez le moyeu. Utilisez une brosse métallique. Traitez la surface de contact. Utilisez de la graisse au cuivre.
Étape 28

Installez un tambour de frein.
Étape 29

Ajustez la tension du câble du frein de stationnement. Utilisez une clé mixte de No.10
Étape 30

Retirez le tambour de frein.
Étape 31

Déplacez la mâchoire de frein de stationnement contre le tambour. Utilisez un tournevis plat.
Étape 32

Installez un tambour de frein.
Étape 33

Vissez la fixation du tambour de frein. Utilisez une douille n° 12. Utilisez une clé à cliquet.
Étape 34

Réinstallez la console centrale inférieure.
Étape 35

Vissez les fixations avant de la console centrale inférieure. Utilisez une douille n° 10. Utilisez une clé à cliquet.
Étape 36

Réinstallez le panneau de protection de la console centrale inférieure.
Étape 37

Serrez les fixations des tambours de frein. Utilisez une douille n° 12. Utilisez une clé dynamométrique. Serrez-le jusqu'à 10 Nm.
Étape 38

Nettoyez le siège de fixation de la jante. Utilisez une brosse métallique.
Étape 39

Appliquez du produit sur la surface de contact entre la jante et le tambour de frein. Utilisez de la graisse au cuivre.
Étape 40

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Fiat Panda 169
Étape 41

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 42

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 98 Nm.
Étape 43

Retirez les crics et les cales.
Étape 44

Resserez le bouchon du réservoir de liquide de frein. Fermez le capot.

Remplacement : mâchoires de frein – Fiat Panda 169. Les experts d'AUTODOC recommandent :
Ralentissez en douceur pendant les 150 à 200 premiers kilomètres après le remplacement des mâchoires de frein. Évitez les freinages excessifs et brusques pendant cette période.
