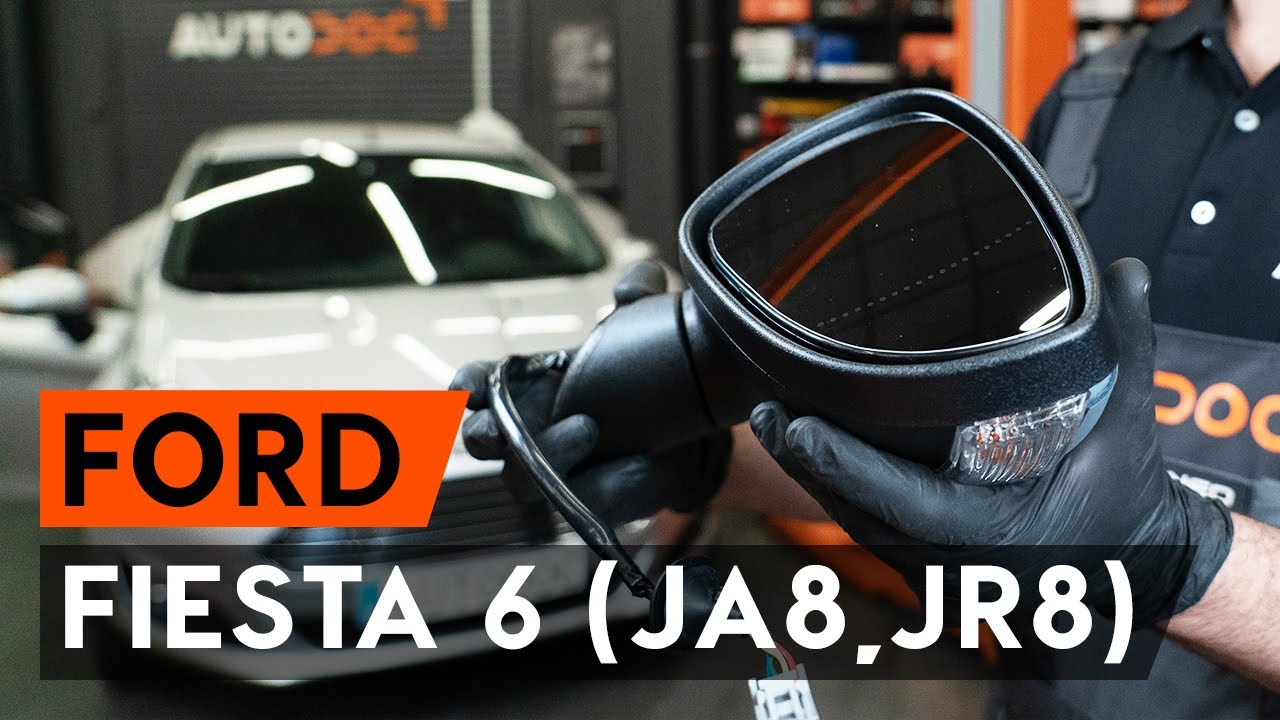

Comment changer : rétroviseur exterieur - Ford Fiesta JA8 | Guide de remplacement
Étapes: 33
téléchargements: 79
Ouvrir dans un nouvel onglet
Important !
Cette procédure de remplacement peut être appliquée sur le modèle:
FORD Fiesta Mk6 3/5 portes (JA8, JR8) 1.5 TDCi, FORD Fiesta Mk6 Van 1.5 TDCi
Les étapes peuvent différer en fonction de la conception du véhicule.
FORD Fiesta Mk6 3/5 portes (JA8, JR8) 1.5 TDCi, FORD Fiesta Mk6 Van 1.5 TDCi
Les étapes peuvent différer en fonction de la conception du véhicule.
Remplacement : rétroviseur exterieur – Ford Fiesta JA8. Liste des outils dont vous aurez besoin :
Remplacement : rétroviseur exterieur – Ford Fiesta JA8. Liste des outils dont vous aurez besoin :
Douille d'entraînement n°10
Douille d'entraînement n°13
Mèche Torx T20
Mèche Torx T25
Clé à cliquet
Clé dynamométrique
Tournevis À Tête Plate
Outil d'ajustement en plastique
Toutes les pièces à remplacer : Rétroviseur sur Fiesta Mk6 3/5 portes (JA8, JR8) et autres modèles FORD
Boitier, rétroviseur extérieur
FORD Fiesta Mk6 3/5 portes (JA8, JR8) 1.5 TDCi
Rétroviseur extérieur
FORD Fiesta Mk6 3/5 portes (JA8, JR8) 1.5 TDCi
FORD Fiesta Mk6 Van 1.5 TDCi
Revêtement, rétroviseur extérieur
FORD Fiesta Mk6 3/5 portes (JA8, JR8) 1.5 TDCi
FORD Fiesta Mk6 Van 1.5 TDCi
Verre de rétroviseur, rétroviseur extérieur
FORD Fiesta Mk6 3/5 portes (JA8, JR8) 1.5 TDCi
FORD Fiesta Mk6 Van 1.5 TDCi
Remplacement : rétroviseur exterieur – Ford Fiesta JA8. AUTODOC recommande :
- Toutes les opérations doivent être conduites avec le moteur éteint.
Remplacement : rétroviseur exterieur – Ford Fiesta JA8. Suivez les étapes suivantes :
Étape 1Ouvrez la portière de la voiture.
Étape 2Enlevez le cache du bouchon à vis du rétroviseur.
Étape 3Détachez l'accoudoir du panneau de la portière.Servez-vous d'un outil de garniture en plastique.
Étape 4Retirez les vis de l'accoudoir de la portière.Utilisez la mèche Torx T25.Utilisez une clé à cliquet.
Étape 5Retirez le cache du bouchon à vis de la poignée de porte.Utilisez un tournevis plat.
Étape 6Retirez la vis de la poignée de porte.Utilisez la mèche Torx T20.Utilisez une clé à cliquet.
Étape 7Retirez le réflecteur du panneau de la portière.Servez-vous d'un outil de garniture en plastique.
Étape 8Dévissez les fixations du panneau de la portière.Utilisez une douille n° 10.Utilisez une clé à cliquet.
Étape 9Détachez le panneau de la portière.Servez-vous d'un outil de garniture en plastique.Remplacement : rétroviseur exterieur – Ford Fiesta JA8. Conseil :Ne forcez pas en retirant la pièce. Vous risqueriez de l'endommager.
Étape 10Retirez les clips du panneau de la portière.Servez-vous d'un outil de garniture en plastique.
Étape 11Détachez le connecteur du commutateur de fenêtre de l'unité de commande.
Étape 12Retirez le panneau de la portière.
Étape 13Détachez le connecteur de réglage du rétroviseur de l'unité de commande.
Étape 14Détachez le connecteur de réglage du rétroviseur de la portière.Servez-vous d'un outil de garniture en plastique.Étape 15Retirez les vis du rétroviseur.Utilisez une douille n° 13.Utilisez une clé à cliquet.
Étape 16Retirez le rétroviseur.
Étape 17Débranchez le câblage du rétroviseur.Remplacement : rétroviseur exterieur – Ford Fiesta JA8. Conseil des experts d’AUTODOC :Attention ! N'abîmez pas le câblage du rétroviseur.
Étape 18Branchez le câblage du rétroviseur.
Étape 19Installez le nouveau rétroviseur.
Étape 20Serrez les vis du rétroviseur.Utilisez une douille n° 13.Utilisez une clé dynamométrique.Serrez-le jusqu'à 22 Nm.
Étape 21Fixez le connecteur de réglage du rétroviseur à la portière.
Étape 22Branchez le connecteur de réglage du rétroviseur sur l'unité de commande.
Étape 23Branchez le connecteur du commutateur de fenêtre sur l'unité de commande.
Étape 24Réinstallez le panneau de la portière.AUTODOC recommande:Attention ! Ne forcez pas trop lors de l'installation. Vous pourriez endommager les fixations de la voiture. Ford Fiesta JA8
Étape 25Réinstallez les clips du panneau de la portière.Assurez-vous d'entendre le clic qui confirme que la pièce est fermement en place.
Étape 26Vissez les fixations du panneau de la portière.Utilisez une douille n° 10.Utilisez une clé à cliquet.
Étape 27Réinstallez le réflecteur du panneau de la portière.Assurez-vous d'entendre le clic qui confirme que la pièce est fermement en place.
Étape 28Vissez les fixations de l'accoudoir de la portière.Utilisez la mèche Torx T25.Utilisez une clé à cliquet.
Étape 29Réinstallez l'accoudoir du panneau de la portière.Assurez-vous d'entendre le clic qui confirme que la pièce est fermement en place.
Étape 30Vissez les fixations de la poignée de la portière.Utilisez la mèche Torx T20.Utilisez une clé à cliquet.
Étape 31Réinstallez le cache du bouchon à vis de la poignée de porte.
Étape 32Installez le cache du bouchon à vis du rétroviseur.
Étape 33Fermez la portière de la voiture.
