Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Syncro, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.8, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 D, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.0, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI Syncro, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

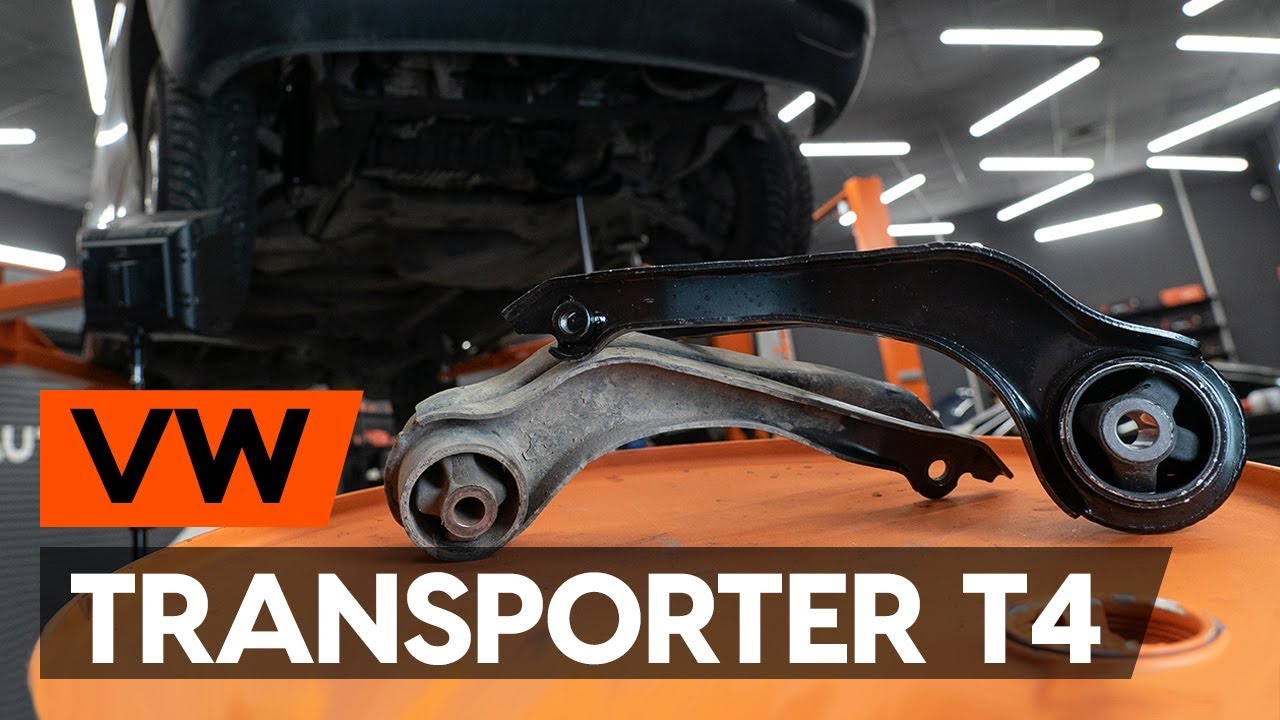

Comment remplacer des support moteur sur VW TRANSPORTER 4 (T4) [TUTORIEL AUTODOC]

Comment changer : support moteur arrière sur VW Transporter T4 - Guide de remplacement

Toutes les pièces à remplacer : Support Moteur sur Transporter T4 Minibus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) et autres modèles VW

Produits alternatifs

Support moteur

Remplacement : support moteur – VW Transporter T4. Outils dont vous avez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Graisse au cuivre

                      Douille hexagonale n° H10.

                      Douille à choc №12

                      Douille à choc №21

                      Clé à cliquet

                      Clé dynamométrique

                      Tournevis phillips

                      Pied-de-biche

                      Cric hydraulique téléscopique pour transmission

Acheter des outils

Remplacement : support moteur – VW Transporter T4. AUTODOC recommande :

Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : support moteur – VW Transporter T4. Utilisez la procédure suivante :

Étape 1

Soulevez la voiture en vous servant d'un cric ou en l'installant sur une fosse mécanique.
Étape 2

Défaites les attaches du carénage sous moteur. Utilisez une douille n° 12. Servez-vous d'un tournevis Phillips.
Étape 3

Retirez le carénage sous moteur.
Étape 4

Nettoyez les fixations des supports de moteur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 5

Soutenez le moteur au niveau du collecteur d'huile. Servez vous d'un cric à transmission hydraulique.

Remplacement : support moteur – VW Transporter T4. Conseil :
Assurez-vous que le moteur soit soutenu.
Étape 6

Dévissez la fixation reliant le support du moteur au carter de la boîte de vitesses. Utilisez la clé HEX n° H10. Utilisez une clé à cliquet.
Étape 7

Dévissez la fixation du support moteur qui le relie au cadre auxiliaire. Utilisez une douille n° 21. Utilisez une clé à cliquet.
Étape 8

Retirez les écroux de fixations. Servez-vous d'un pied-de-biche.
Étape 9

Retirez le support moteur.

AUTODOC recommande:
Inspectez attentivement les autres supports moteurs et remplacez-les au besoin.
Étape 10

Nettoyez l'emplacement de montage du support moteur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 11

Installez le support moteur sur son emplacement de montage. Servez-vous d'un pied-de-biche.
Étape 12

Installez les boulons de fixation.
Étape 13

Vissez les fixations du support moteur. Utilisez la clé HEX n° H10. Utilisez une douille n° 21. Utilisez une clé à cliquet.
Étape 14

Retirez le support du dessous du moteur.

AUTODOC recommande:
Remplacement : support moteur – VW Transporter T4. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 15

Serrez le boulon de fixation reliant le support moteur au carter de la boîte de vitesses. Utilisez la clé HEX n° H10. Utilisez une clé dynamométrique. Serrez-le jusqu'à 80 Nm.+90°

Remplacement : support moteur – VW Transporter T4. Les experts d'AUTODOC recommandent :
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 16

Serrez le boulon de fixation reliant le support moteur au cadre auxiliaire. Utilisez une douille n° 21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 180 Nm.
Étape 17

Appliquez du produit sur les fixations du support moteur. Utilisez de la graisse au cuivre.

Étape 18

Remettez en place le carénage sous moteur.
Étape 19

Serrez les fixations du carénage sous moteur. Utilisez une douille n° 12. Servez-vous d'un tournevis Phillips.
Étape 20

Abaissez la voiture.
