Comment changer : bras oscillant inférieur de suspension arrière sur Toyota Prado J120 - Guide de remplacement
téléchargements:
22
Vues:
274
Important !
Cette procédure de remplacement peut être appliquée sur le modèle:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120_), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 2.7 (TRJ120, TRJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125) … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120_), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 2.7 (TRJ120, TRJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125) … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.
Comment remplacer un bras de suspension arrière sur TOYOTA LAND CRUISER PRADO 3 (J120) [AUTODOC]
Toutes les pièces à remplacer : Bras de Suspension sur LAND CRUISER (KDJ12_, GRJ12_) et autres modèles TOYOTA

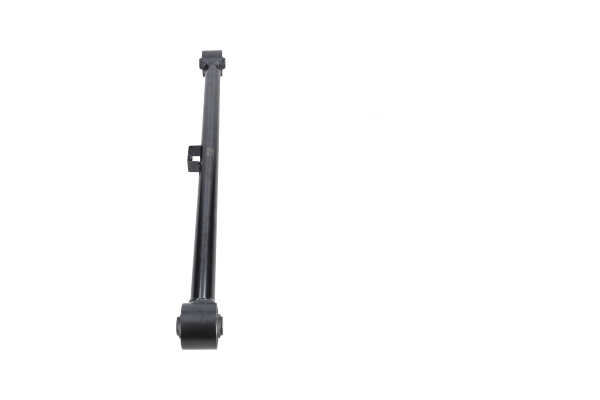

Bras de suspension
STARK SKCA-0051222 Bras de suspension
Essieu arrière supérieur, barre oscillant transversal
ASHIKA 72-02-2027 Bras de suspension
Essieu arrière supérieur
FEBEST 0125-LC120L Bras de suspension
Essieu arrière supérieur, barre oscillant transversal
JAPANPARTS BS-2027 Bras de suspension
Essieu arrière supérieur
KAVO PARTS SCA-9270 Bras de suspension
bras oscillant longitudinal, bras oscillant longitudinal
Produits alternatifs
Bras de suspension
Réf.: SKCA-0051222
25,91 EUR
Prix par pièce
20 de TVA inclus, hors.
frais de livraison
-53%
RIDEX 273C1221 Bras de suspension
Essieu arrière supérieur, barre oscillant transversal
Réf.: 273C1221
par rapport au
PVC 90.7
Le PVC est le prix de vente conseillé fixé par le fabricant ou l'importateur du produit et fourni par le fabricant, le fournisseur ou le détaillant. AUTODOC affiche le PVC (TVA incluse) d'un produit s'il a été reçu d'au moins un fournisseur ou d'une autre source qui dispose de cette information.
42,58 EUR
Prix par pièce
20 de TVA inclus, hors.
frais de livraison
Réf.: 72-02-2027
74,81 EUR
20 de TVA inclus, hors.
frais de livraison
Réf.: 0125-LC120L
83,11 EUR
20 de TVA inclus, hors.
frais de livraison
Réf.: BS-2027
86,74 EUR
20 de TVA inclus, hors.
frais de livraison
Réf.: SCA-9270
91,52 EUR
20 de TVA inclus, hors.
frais de livraison
-54%
DELPHI TC3641 Bras de suspension
Essieu arrière, inférieur, Tuyau en acier, barre oscillant transversal, sans rotule de suspension
Réf.: TC3641
par rapport au
PVC 213.24
Le PVC est le prix de vente conseillé fixé par le fabricant ou l'importateur du produit et fourni par le fabricant, le fournisseur ou le détaillant. AUTODOC affiche le PVC (TVA incluse) d'un produit s'il a été reçu d'au moins un fournisseur ou d'une autre source qui dispose de cette information.
97,46 EUR
20 de TVA inclus, hors.
frais de livraison
-65%
MOOG TO-TC-15180 Bras de suspension
barre oscillant transversal, Boîte, avec support en caoutchouc
Réf.: TO-TC-15180
par rapport au
PVC 336.71
Le PVC est le prix de vente conseillé fixé par le fabricant ou l'importateur du produit et fourni par le fabricant, le fournisseur ou le détaillant. AUTODOC affiche le PVC (TVA incluse) d'un produit s'il a été reçu d'au moins un fournisseur ou d'une autre source qui dispose de cette information.
116,08 EUR
20 de TVA inclus, hors.
frais de livraison
-34%
HERTH+BUSS JAKOPARTS J4942024 Bras de suspension
barre oscillant transversal
Réf.: J4942024
par rapport au
PVC 195.79
Le PVC est le prix de vente conseillé fixé par le fabricant ou l'importateur du produit et fourni par le fabricant, le fournisseur ou le détaillant. AUTODOC affiche le PVC (TVA incluse) d'un produit s'il a été reçu d'au moins un fournisseur ou d'une autre source qui dispose de cette information.
128,48 EUR
20 de TVA inclus, hors.
frais de livraison
Brosse métallique
Aérosol WD-40
Graisse au cuivre
Clé mixte de No.19
Douille d'entraînement n°12
Douille d'entraînement n°19
Douille longue à choc pour jantes No.21
Clé dynamométrique
Porte-taraud
Pied-de-biche
Cric hydraulique téléscopique pour transmission
Cale de roue
Remplacement : bras oscillant inférieur de suspension arrière – Toyota Prado J120. AUTODOC recommande :
- La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
- Toutes les opérations doivent être conduites avec le moteur éteint.
Remplacement : bras oscillant inférieur de suspension arrière – Toyota Prado J120. Suivez les étapes suivantes :
- Étape 1Sécurisez les roues avec des cales.Étape 2
Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21. - Étape 3
Surèlevez l'arrière de la voiture et arrimez la. - Étape 4
Dévissez les boulons de la roue.Remplacement : bras oscillant inférieur de suspension arrière – Toyota Prado J120. Conseil :Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage. - Étape 5
Retirez la roue. - Étape 6
Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 7
Dévissez l'attache du bras à la barre. Utilisez une douille n° 19. Utilisez un porte-taraud. - Étape 8
Dévissez la fixation reliant le bras longitudinal à la carrosserie. Utilisez une clé mixte de No.19 Utilisez une douille n° 19. Utilisez un porte-taraud. - Étape 9
Maintenez le couvercle de coffre. Servez vous d'un cric à transmission hydraulique. - Étape 10
Nettoyez les fixations du frein de stationnement. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 11
Dévissez le boulon et retirez le support de câble de frein à main du bras. Utilisez une douille n° 12. - Étape 12
Retirez les écroux de fixations. - Étape 13
Retirez l'arbre. - Étape 14
Installez un arbre neuf.Remplacement : bras oscillant inférieur de suspension arrière – Toyota Prado J120. Conseil des experts d’AUTODOC :Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.Prenez garde à ne pas endommager la protection du joint. - Étape 15
Installez les fixations du bras de suspension. Servez-vous d'un pied-de-biche. - Étape 16
Dévissez la fixation reliant le bras longitudinal à la carrosserie. Vissez la fixation reliant le bras de commande au sous-châssis arrière. Utilisez une clé mixte de No.19
