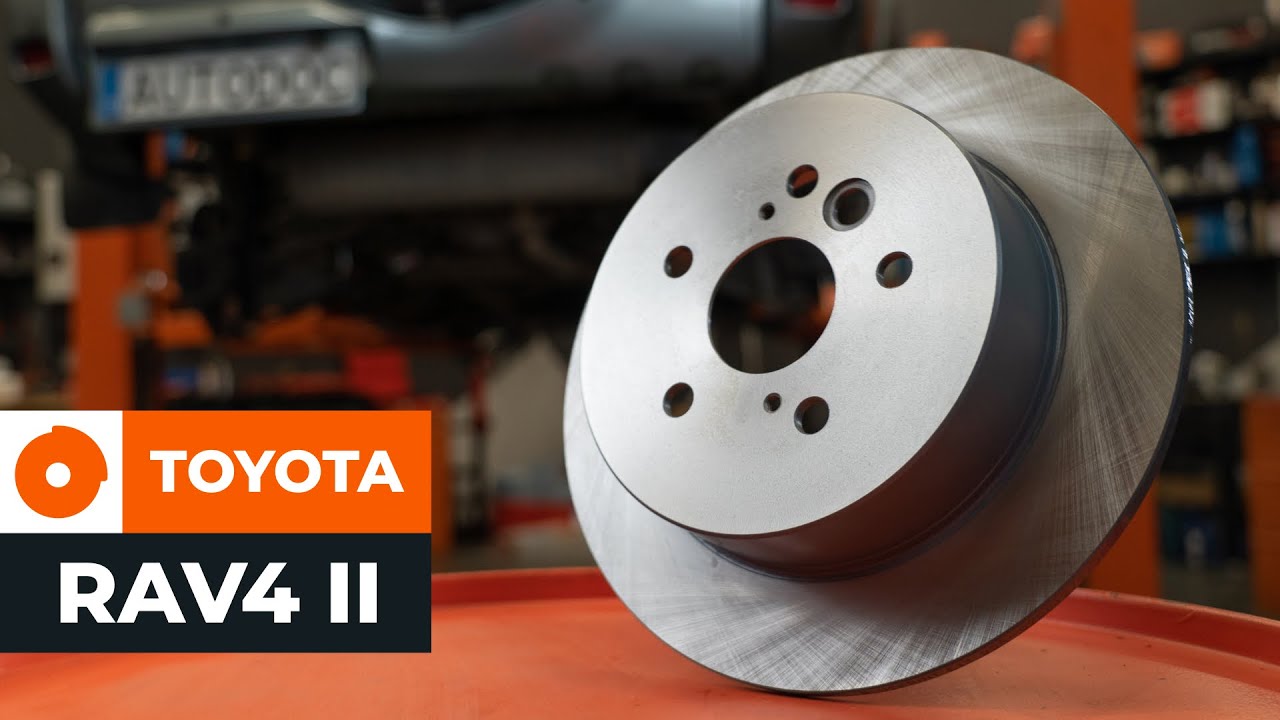

Comment changer : disques de frein arrière sur Toyota RAV4 II - Guide de remplacement
téléchargements:
15
Vues:
175
Intervalle de remplacement recommandé pour la catégorie de pièces Disque de frein : 50000 km
Important !
Cette procédure de remplacement peut être appliquée sur le modèle
Les étapes peuvent différer en fonction de la conception du véhicule.
:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) … Afficher plus
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) … Afficher plus
Comment remplacer des disques de frein arrière sur TOYOTA RAV4 II [TUTORIEL AUTODOC]
Toutes les pièces à remplacer : Disque de frein sur RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) et autres modèles TOYOTA
Disque de frein
Produits alternatifs
Disque de frein
Brosse métallique
Brosse de nettoyage en nylon
Aérosol WD-40
Nettoyant multi-usages en spray
Nettoyant freins
Pâte anti-grincements
Lubrifiant céramique
Clé dynamométrique
Douille d'entraînement n°14
Douille longue à choc pour jantes No.19
Clé à cliquet
Repousse piston pour étrier de frein
Tournevis à tête plate
Pied-de-biche
Marteau
Poinçon effilé
Cale de roue
AUTODOC recommande:
- Remplacez les disques de frein sur une Toyota RAV4 II par jeu complet pour chaque essieu, quel que soit l'état des composants. Ceci assurera un freinage équilibré.
- La procédure de remplacement est la même pour les deux disques du même axe.
- Lors du changement des disques de frein, remplacez toujours les plaquettes de frein.
- Attention : tous les travaux sur la voiture - Toyota RAV4 II - doivent être effectués avec le moteur éteint.
Effectuez le remplacement dans l'ordre suivant:
- Étape 1
Ouvrez le capot. Dévissez le bouchon du réservoir de liquide de frein. - Étape 2Sécurisez les roues avec des cales.Étape 3
Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19. - Étape 4
Soulevez la voiture.Remplacement : disques de frein – Toyota RAV4 II. Conseil d’AUTODOC :Si vous utilisez un cric, assurez-vous qu'il repose sur une surface plane sans irrégularités.Assurez-vous aussi de fixer la voiture avec des chandelles. - Étape 5
Dévissez les boulons de la roue.AUTODOC recommande:Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Toyota RAV4 II - Étape 6
Retirez la roue. - Étape 7
Retirez le ressort de retenue de l'étrier de frein. Servez-vous d'un pied-de-biche. - Étape 8
Retirez les ressorts de fixation des plaquettes de frein. Utilisez un tournevis plat. - Étape 9
Nettoyez les goupilles de guidage des plaquettes de frein. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.AUTODOC recommande:Attendez quelques minutes après l'application. - Étape 10
Retirez les goupilles de guidage des plaquettes de frein. Servez-vous d'un poinçon effilé. Servez-vous d'un marteau. - Étape 11
Retirez les plaquettes de frein. - Étape 12
Nettoyez les fixations de l'étrier de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 13
Dévissez les fixations des étriers de frein. Utilisez une douille n° 14. Utilisez une clé à cliquet. - Étape 14
Retirez l'étrier de frein.Remplacement : disques de frein – Toyota RAV4 II. Les experts d'AUTODOC recommandent :Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système. - Étape 15
Retirez le bouchon en caoutchouc. Servez-vous d'un pied-de-biche. - Étape 16
Relâchez le dispositif de réglage du frein de stationnement. Utilisez un tournevis plat. - Étape 17
Retirez le disque de frein. - Étape 18Nettoyez le moyeu. Utilisez une brosse métallique. Servez-vous d'un aérosol nettoyant multi-usages.Étape 19
Traitez la surface de contact. Utilisez du lubrifiant céramique. - Étape 20
Installez le disque de frein. - Étape 21
Placez le dispositif de réglage du frein de stationnement dans la bonne position. Utilisez un tournevis plat. - Étape 22
Installez le bouchon en caoutchouc. Servez-vous d'un pied-de-biche.
