Intervalle de remplacement recommandé pour la catégorie de pièces Disque de frein : 50000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

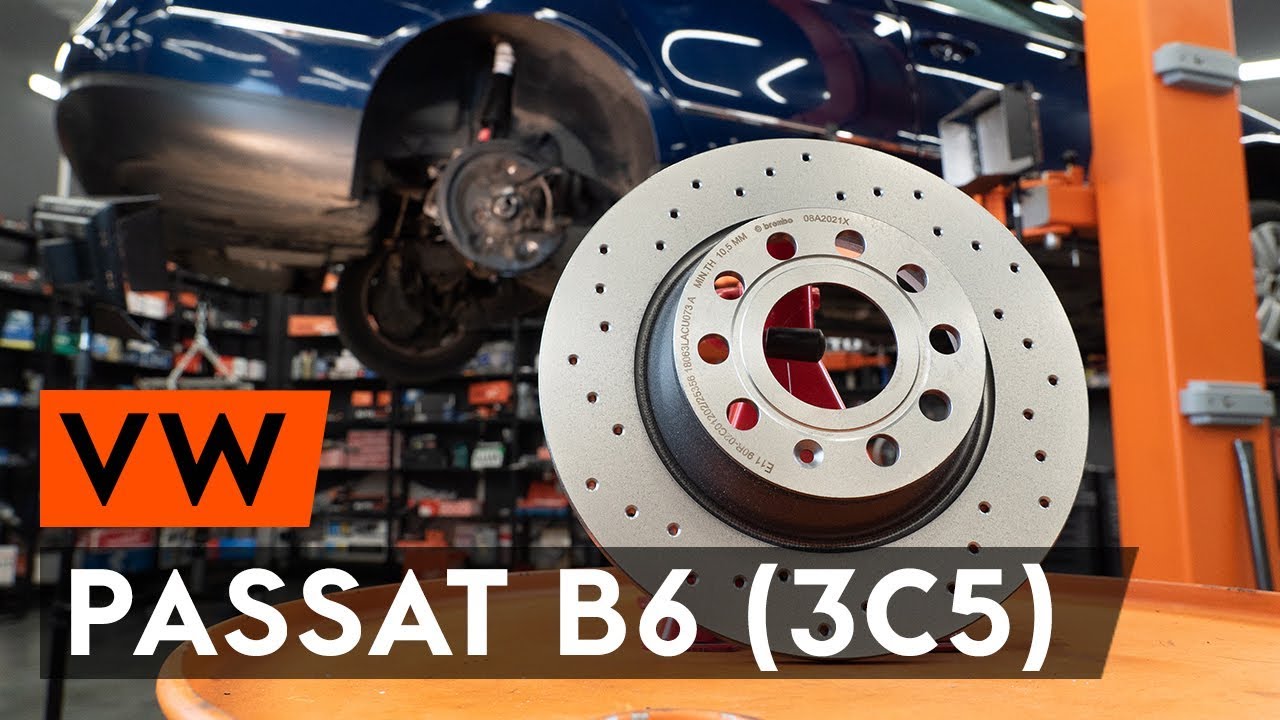

Comment remplacer des disques de frein arrière sur VW PASSAT B6 (3C5) [TUTORIEL AUTODOC]

Comment changer : disques de frein arrière sur VW Passat 3C B6 Variant - Guide de remplacement

Toutes les pièces à remplacer : Disque de frein sur Passat Variant (3C5) et autres modèles VW

Produits alternatifs

Disque de frein

SKBD-0024616 STARK Disque de frein

14.5 EUR

Boutique

A1005P LPR Disque de frein

23.35 EUR

Boutique

DDF1306 FERODO Disque de frein

24.26 EUR

Boutique

DF4558 TRW Disque de frein

24.45 EUR

Boutique

82B0137 RIDEX Disque de frein

24.59 EUR

Boutique

BAR12169 Barum Disque de frein

24.89 EUR

Boutique

C4W015ABE ABE Disque de frein

26.75 EUR

Boutique

0 986 479 247 BOSCH Disque de frein

29.7 EUR

Boutique

08.A202.10 BREMBO Disque de frein

37.09 EUR

Boutique

100.3315.20 ZIMMERMANN Disque de frein

42.29 EUR

Boutique

Remplacement : disques de frein – Passat 3C5. Outils dont vous aurez besoin :

                        Brosse métallique

                        Nettoyant multi-usages en spray

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.15

                        Douille d'entraînement n°13

                        Embout à empreinte XZN n°16

                        Mèche Torx T30

                        Douille longue à choc pour jantes No.17

                        Repousse piston pour étrier de frein

                        Clé à cliquet

                        Clé dynamométrique

                        Marteau

                        Porte-taraud

                        Tournevis à impact

                        Maillet en caoutchouc

                        Pied-de-biche

                        Cale de roue

Acheter des outils

Remplacement : disques de frein – VW Passat B6 3C Variant. AUTODOC recommande :

Remplacez les disques de frein sur une VW Passat 3C B6 Variant par jeu complet pour chaque essieu, quel que soit l'état des composants. Ceci assurera un freinage équilibré.
La procédure de remplacement est la même pour les deux disques du même axe.
Lors du changement des disques de frein, remplacez toujours les plaquettes de frein.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : disques de frein – Passat Variant B6. Suivez les étapes suivantes :

Étape 1

Ouvrez le capot. Dévissez le bouchon du réservoir de liquide de frein.
Étape 2

Sécurisez les roues avec des cales.
Étape 3

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 4

Surèlevez l'arrière de la voiture et arrimez la.
Étape 5

Dévissez les boulons de la roue.

Remplacement : disques de frein – VW Passat 3C5. Conseil :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 6

Retirez la roue.
Étape 7

Mettez le système de frein de stationnement en mode service.
Étape 8

Nettoyez le connecteur du frein de stationnement. Utilisez une brosse métallique. Servez-vous d'un aérosol nettoyant multi-usages.
Étape 9

Débranchez le connecteur du frein de stationnement.
Étape 10

Dévissez l'attache de l'étrier de frein. Utilisez une clé mixte de No.15 Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 11

Retirez l'étrier de frein.

Remplacement : disques de frein – Passat B6 3C Variant. Les experts d'AUTODOC recommandent :
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.Vérifiez le support de l'étrier de frein, ses vis de guidage et ses soufflets. Nettoyez-les. Remplacez-les si nécessaire.
Étape 12

Retirez les plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 13

Retirez le capuchon de protection du moyeu de roue. Servez-vous d'un pied-de-biche. Servez-vous d'un marteau.

Attention!
Certaines voitures sont dépourvues de fusées de moyeu de roue.
Étape 14

Dévissez le support du roulement de moyeu. Servez vous de la douille XZN n°16. Utilisez un porte-taraud.
Étape 15

Dévissez l'attache du disque de frein. Utilisez la mèche Torx T30. Servez-vous d'un tournevis à impact.
Étape 16

Retirez le disque de frein.
Étape 17

Nettoyez le support de l'étrier de frein et retirez toute poussière et encrassement. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : disques de frein – VW Passat Variant B6. Après avoir appliqué le spray, attendez quelques minutes.
Étape 18

Nettoyez le moyeu. Utilisez une brosse métallique. Traitez la surface de contact. Utilisez de la graisse au cuivre.
Étape 19

Installez le disque de frein.
Étape 20

Serrez l'attache du disque de frein. Utilisez la mèche Torx T30. Utilisez une clé dynamométrique. Serrez-le jusqu'à 4 Nm.
Étape 21

Serrez la fixation du palier de moyeu de roue. Servez vous de la douille XZN n°16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 200 Nm.+180°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 22

Installez le bouchon de protection du moyeu de roue. Servez-vous d'un maillet en caoutchouc.
Étape 23

Installez les plaquettes de frein.
Étape 24

Lubrifiez le piston de l'étrier de frein. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

Remplacement : disques de frein – Passat 3C5. Les professionnels recommandent :
Attendez quelques minutes après l'application.
Étape 25

Appuyez sur le piston de l'étrier de roue. Servez-vous d'un repousse piston pour étrier de frein.
Étape 26

Installez l'étrier de frein et fixez-le. Utilisez une clé mixte de No.15 Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 35 Nm.
Étape 27

Branchez le connecteur du frein de stationnement.
Étape 28

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 29

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : disques de frein – VW Passat B6 3C Variant. Conseil d’AUTODOC :
Attendez quelques minutes après l'application.
Étape 30

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. VW Passat 3C5
Étape 31

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 32

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 33

Retirez les crics et les cales.

Remplacement : disques de frein – Passat Variant B6. Conseil des experts d’AUTODOC :
Vérifiez le niveau du liquide de frein dans le vase d'expansion et ajoutez-en si nécessaire.
Étape 34

Resserez le bouchon du réservoir de liquide de frein.

AUTODOC recommande:
Sans démarrer le moteur, pressez à plusieurs reprises sur la pédale de frein jusqu'à ce que vous sentiez une résistance.
Étape 35

Fermez le capot.
