Intervalle de remplacement recommandé pour la catégorie de pièces Étrier de frein : 100000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

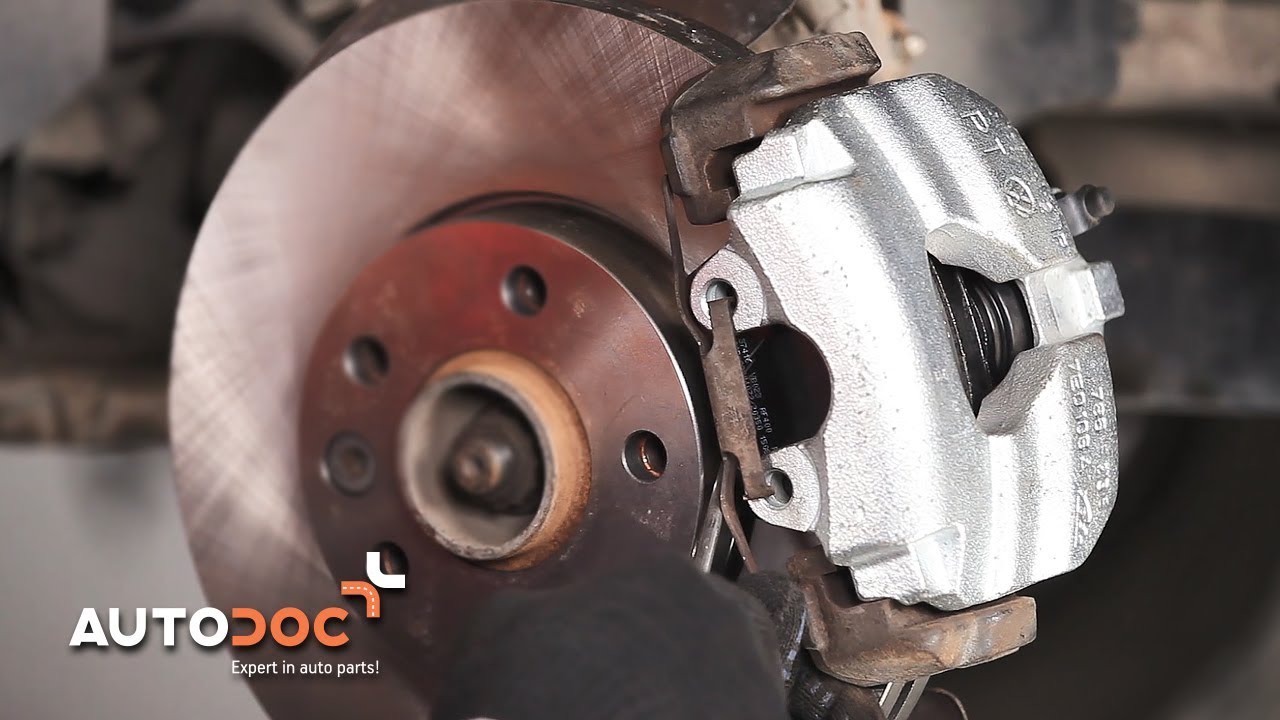

Comment remplacer un étrier de frein sur VW T5 TRANSPORTER [TUTORIEL AUTODOC]

Comment changer : étrier de frein avant sur VW Multivan T5 - Guide de remplacement

Toutes les pièces à remplacer : Étrier De Frein sur Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) et autres modèles VW

Étrier de frein

        Étrier de frein pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 Essence (115 CH)

        Étrier de frein pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Diesel (130 CH)

        Étrier de frein pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Diesel (174 CH)

        Étrier de frein pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Diesel (105 CH)

        Étrier de frein pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion Diesel (130 CH)

        Étrier de frein pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion Diesel (174 CH)

        Étrier de frein pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Diesel (102 CH)

        Étrier de frein pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI Diesel (114 CH)

        Étrier de frein pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI Essence (204 CH)

Remplacement : étrier de frein – VW Multivan T5. Outils dont vous pourriez avoir besoin :

                        Brosse métallique

                        Nettoyant freins

                        Graisse au cuivre

                        Graisse pour boulons de guide pour étriers de frein

                        Lubrifiant céramique

                        Clé dynamométrique

                        Clé polygonale ouverte No. 11

                        Clé mixte de No.14

                        Douille hexagonale n° H7

                        Douille longue à choc pour jantes No.19

                        Clé à cliquet

                        Pied-de-biche

                        Nécessaire pour la purge de freins

                        Clip de fixation de flexible de frein

                        Cale de roue

Acheter des outils

Remplacement : étrier de frein – VW Multivan T5. Les experts d'AUTODOC recommandent :

La procédure de remplacement est identique pour les étriers de frein du même axe.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : étrier de frein – VW Multivan T5. Ordre recommandé des étapes :

Étape 1

Ouvrez le capot. Dévissez le bouchon du réservoir de liquide de frein.
Étape 2

Sécurisez les roues avec des cales.
Étape 3

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 4

Surèlevez l'avant de la voiture et arrimez la.
Étape 5

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. VW Multivan T5
Étape 6

Retirez la roue.
Étape 7

Retirez le ressort de retenue de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 8

Fermez le flexible de frein en vous servant d'un anneau de serrage adapté.
Étape 9

Desserrez l'attache du flexible de frein. Utilisez une clé mixte de No.14
Étape 10

Retirez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 11

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 12

Dévissez les fixations des étriers de frein. Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 13

Retirez les goupilles de guidage de l'étrier de frein.

Étape 14

Retirez l'étrier de frein.

Remplacement : étrier de frein – VW Multivan T5. Les professionnels recommandent :
Lorsque vous remplacez l'étrier de frein, il est recommandé de vérifier l'état du flexible et au besoin de le remplacer pour un neuf.Lors du remplacement de l'étrier de frein, il est recommandé de remplacer aussi les plaquettes de frein; vérifiez l'état des disques de frein et remplacez-les par des neufs si nécessaire.Si les nouveaux étriers de frein n'étaient pas vendus avec un ensemble de nouvelles tige-guides, vous pouvez utiliser les anciennes.
Étape 15

Retirez les plaquettes de frein.
Étape 16

Dévissez le flexible de l'étrier de frein. Utilisez une clé mixte de No.14
Étape 17

Appliquez du produit sur le flexible de frein. Servez-vous d'un nettoyant pour freins.
Étape 18

Installez et fixez le flexible de frein dans un étrier neuf.
Étape 19

Installez les plaquettes de frein.
Étape 20

Installez l'étrier de frein et fixez-le.
Étape 21

Nettoyez les boulons de guidage de l'étrier de frein. Appliquez la graisse pour les boulons de guidage de l'étrier de frein.
Étape 22

Vissez les tige-guides.

Étape 23

Serrez les fixations de l'étrier de frein. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 30 Nm.
Étape 24

Serrez la fixation reliant la conduite de freinage à l'étrier de frein. Utilisez une clé mixte de No.14 Utilisez une clé dynamométrique. Serrez-le jusqu'à 15 Nm.
Étape 25

Retirez l'agrafe de flexible de frein.
Étape 26

Installez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein.
Étape 27

Installez le ressort de retenue de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 28

Détachez le vis de purgeur de frein. Utilisez une clé polygonale ouverte #11.
Étape 29

Connectez le nécessaire de purge de frein à la vis correspondante.
Étape 30

Purgez le système étrier de frein.

Remplacement : étrier de frein – VW Multivan T5. AUTODOC recommande :
Vérifiez le niveau du liquide de frein dans le vase d'expansion et ajoutez-en si nécessaire.
Étape 31

Resserrez la vis de purge de l'étrier de frein. Utilisez une clé polygonale ouverte #11. Utilisez une clé dynamométrique. Serrez-le jusqu'à 10 Nm.
Étape 32

Détachez le nécessaire de purge de frein.

Étape 33

Nettoyez le boulon du flexible de frein de toute saleté. Servez-vous d'un nettoyant pour freins.
Étape 34

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez du lubrifiant céramique.
Étape 35

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.
Étape 36

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. VW Multivan T5
Étape 37

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 38

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 180 Nm.
Étape 39

Retirez les crics et les cales.

Remplacement : étrier de frein – VW Multivan T5. Les experts d'AUTODOC recommandent :
Vérifiez le niveau du liquide de frein dans le vase d'expansion et ajoutez-en si nécessaire.
Étape 40

Resserez le bouchon du réservoir de liquide de frein. Fermez le capot.
