Comment changer : jambe de suspension arrière sur Lexus RX XU30 - Guide de remplacement

téléchargements: 1

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

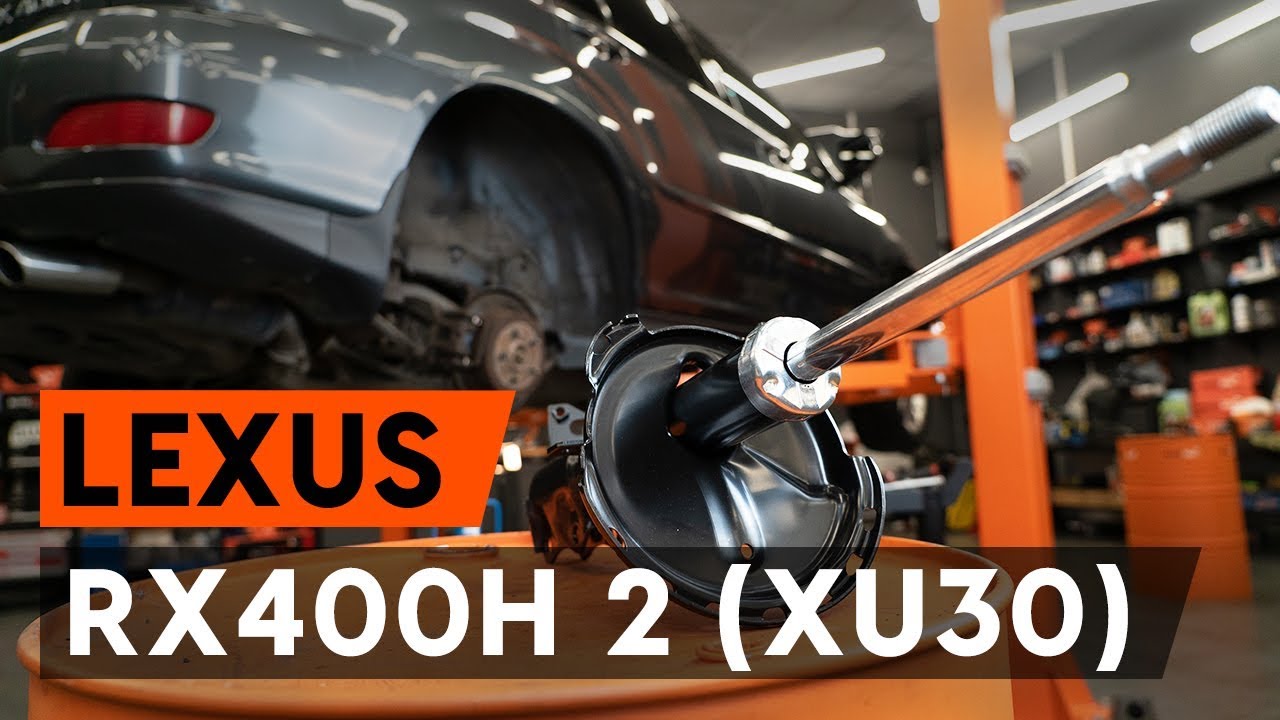

Comment remplacer un amortisseur arrière sur une LEXUS RX400h 2 (XU30) [TUTORIEL AUTODOC]

Comment changer : jambe de suspension arrière sur Lexus RX XU30 - Guide de remplacement

Produits alternatifs

Amortisseur

Remplacement : jambe de suspension – Lexus RX XU30. Outils dont vous aurez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.17

                      Clé mixte de No.19

                      Douille d'entraînement n°10

                      Douille d'entraînement n°12

                      Douille d'entraînement n°14

                      Douille d'entraînement n°17

                      Douille d'entraînement n°19

                      Douille longue à choc pour jantes No.21

                      Clé à cliquet

                      Clé dynamométrique

                      Outil d'ajustement en plastique

                      Clé à chaine

                      Compresseur hydraulique de ressort d'amortisseur

                      Cric hydraulique téléscopique pour transmission

                      Cale de roue

Acheter des outils

Remplacement : jambe de suspension – Lexus RX XU30. AUTODOC recommande :

Remplacez les deux amortisseurs arrière en même temps.
La procédure de remplacement est identique pour les amortisseurs des deux côtés de la suspension arrière.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : jambe de suspension – Lexus RX XU30. Utilisez la procédure suivante :

Étape 1

Ouvrez le coffre.
Étape 2

Déplacez le plateau pliable et retirez ces brides de retenue. Ainsi, vous aurez accès aux panneaux de garniture latéraux.
Étape 3

Retirez le capuchon du support de la jambe de suspension. Servez-vous d'un outil de garniture en plastique.
Étape 4

Devissez la fixation supérieure du support d'amortisseur. Utilisez une douille n° 14. Utilisez une clé à cliquet.
Étape 5

Sécurisez les roues avec des cales.
Étape 6

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 7

Surèlevez l'arrière de la voiture et arrimez la.
Étape 8

Dévissez les boulons de la roue.

Remplacement : jambe de suspension – Lexus RX XU30. Conseil :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 9

Retirez la roue.
Étape 10

Nettoyez les fixations des stabilisateurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 11

Dévissez la fixation reliant la biellette à l'amortisseur. Utilisez une douille n° 17. Utilisez une clé à cliquet.
Étape 12

Retirez la barre stabilisatrice.
Étape 13

Nettoyez la fixation du capteur ABS. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14

Dévissez la fixation du capteur ABS. Utilisez une douille n° 10. Utilisez une clé à cliquet.
Étape 15

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 16

Nettoyez la fixation du support reliant le flexible de frein à la jambe d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 17

Dévissez le collier de serrage flexible de frein de l'entretoise de l'amortisseur. Utilisez une douille n° 12. Utilisez une clé à cliquet.
Étape 18

Détendez la fixation reliant la jambe de suspension à la fusée arrière. Utilisez une clé mixte de No.19 Utilisez une douille n° 19. Utilisez une clé à cliquet.
Étape 19

Supportez le demi-essieu. Servez vous d'un cric à transmission hydraulique.
Étape 20

Dévissez la fixation reliant la jambe de suspension à la fusée arrière. Utilisez une clé mixte de No.19 Utilisez une douille n° 19. Utilisez une clé à cliquet.

Étape 21

Retirez les écroux de fixations.
Étape 22

Nettoyez la fixation du capteur ABS. Servez vous de l'aérosol WD-40.
Étape 23

Dévissez la fixation du capteur ABS. Utilisez une douille n° 10. Utilisez une clé à cliquet.
Étape 24

Dévissez l'attache supérieure du support de l'amortisseur. Utilisez une douille n° 14. Utilisez une clé à cliquet.
Étape 25

Retirez l'entretoise de suspension.
Étape 26

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : jambe de suspension – Lexus RX XU30. Les experts d'AUTODOC recommandent :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 27

Compressez le ressort.
Étape 28

Retirez l'écrou de la tige de piston de l'entretoise. Utilisez une clé à chaine. Utilisez une douille n° 19. Utilisez une clé à cliquet.
Étape 29

Détendez le ressort hélicoïdal.
Étape 30

Retirez le support de l'entretoise supérieure.
Étape 31

Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.

AUTODOC recommande:
Remplacement : jambe de suspension – Lexus RX XU30. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire.
Étape 32

Retirez le ressort.
Étape 33

Retirez l'amortisseur usagé du compresseur à ressort hydraulique hélicoïdal.

Remplacement : jambe de suspension – Lexus RX XU30. Conseil d’AUTODOC :
Avant d'installer un nouvel amortisseur, vous devez le pomper manuellement 3 à 5 fois.
Étape 34

Installez le nouvel amortisseur sur le compresseur à ressort hydraulique hélicoïdal.
Étape 35

Installez le ressort sur l'amortisseur.
Étape 36

Installez le soufflet antipoussière et la butée sur le nouvel amortisseur.

Étape 37

Compressez le ressort.
Étape 38

Installez la coupelle supérieure de l'amortisseur et son roulement.
Étape 39

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez une clé à chaine. Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 60 Nm.

Remplacement : jambe de suspension – Lexus RX XU30. Conseil des experts d’AUTODOC :
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 40

Décompressez le ressort.
Étape 41

Lubrifiez la barre d'amortisseur. Utilisez de la graisse au cuivre.
Étape 42

Retirez l'amortisseur prémonté.
Étape 43

Nettoyez les supports de montage de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 44

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 45

Vissez l'attache supérieure du support de l'amortisseur. Utilisez une douille n° 14. Ne serrez pas trop.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en vissant les boulons de fixation. Lexus RX XU30
Étape 46

Installez les boulons de fixation.
Étape 47

Resserrez la fixation reliant la jambe de suspension à la fusée arrière. Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 180 Nm.
Étape 48

Vissez la fixation du capteur ABS. Utilisez une douille n° 10. Utilisez une clé à cliquet.
Étape 49

Vissez la fixation du capteur ABS. Utilisez une douille n° 10. Utilisez une clé à cliquet.
Étape 50

Installez la barre stabilisatrice transversale.
Étape 51

Resserez la fixation de la biellette de la barre stabilisatrice. Utilisez une clé mixte de No.17 Utilisez une douille n° 17. Utilisez une clé à cliquet.
Étape 52

Retirez le support du dessous du demi-essieu.

AUTODOC recommande:
Remplacement : jambe de suspension – Lexus RX XU30. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 53

Serrez la fixation reliant la biellette à l'amortisseur. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 39 Nm.
Étape 54

Serrez le collier de serrage du flexible de frein de l'entretoise de l'amortisseur. Utilisez une douille n° 12. Utilisez une clé à cliquet.
Étape 55

Appliquez du produit sur les fixations de l'amortisseur. Utilisez de la graisse au cuivre.
Étape 56

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 57

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : jambe de suspension – Lexus RX XU30. AUTODOC recommande :
Attendez quelques minutes après l'application.
Étape 58

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Lexus RX XU30
Étape 59

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 60

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 103 Nm.
Étape 61

Retirez les crics et les cales.
Étape 62

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une douille n° 14. Utilisez une clé dynamométrique. Serrez-le jusqu'à 55 Nm.
Étape 63

Installez le capuchon du support de la jambe de suspension.
Étape 64

Installez le plateau pliable sur son emplacement de montage.
Étape 65

Fermez la porte du coffre.
