Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
LEXUS RX (MHU3_, GSU3_, MCU3_) 400h (MHU38_)

Les étapes peuvent différer en fonction de la conception du véhicule.

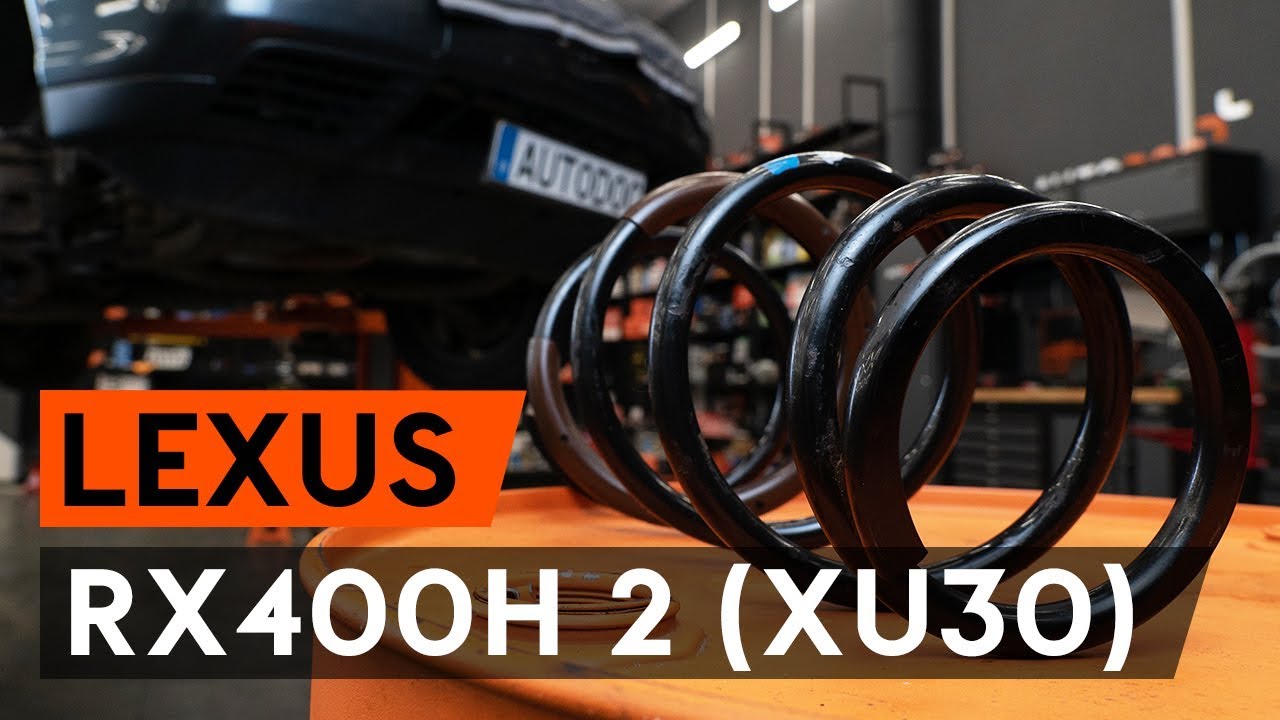

Comment remplacer ressort de suspension avant sur LEXUS RX400h 2 (XU30) [TUTORIEL AUTODOC]

Remplacement : ressort de suspension – Lexus RX XU30. Liste des outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.21

                        Douille d'entraînement n°12

                        Douille d'entraînement n°14

                        Douille d'entraînement n°17

                        Douille d'entraînement n°19

                        Douille d'entraînement n°21

                        Douille longue à choc pour jantes No.21

                        Clé à cliquet

                        Clé dynamométrique

                        Porte-taraud

                        Pied-de-biche

                        Clé à chaine

                        Compresseur hydraulique de ressort d'amortisseur

                        Cric hydraulique téléscopique pour transmission

                        Couverture des ailes

                        Cale de roue

Toutes les pièces à remplacer : Ressort d'Amortisseur sur RX (MHU3_, GSU3_, MCU3_) et autres modèles LEXUS

LEXUS RX (MHU3_, GSU3_, MCU3_) 400h (MHU38_)

Remplacement : ressort de suspension – Lexus RX XU30. Les experts d'AUTODOC recommandent :

Les deux ressorts hélicoïdaux des suspensions avant doivent être changés en même temps.
La procédure de remplacement est la même pour les deux ressorts hélicoïdaux des amortisseurs avant.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : ressort de suspension – Lexus RX XU30. Utilisez la procédure suivante :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Retirez le capuchon du support de la jambe de suspension.Servez-vous d'un pied-de-biche.
Étape 4

Nettoyez les fixations du support supérieur de l'amortisseur.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 5

Devissez la fixation supérieure du support d'amortisseur.Utilisez une douille n° 14.Utilisez une clé à cliquet.
Étape 6

Sécurisez les roues avec des cales.
Étape 7

Desserrez les boulons de fixation de la roue.Servez-vous d'une douille à choc pour roue N°21.
Étape 8

Surèlevez l'avant de la voiture et arrimez la.
Étape 9

Dévissez les boulons de la roue.

Remplacement : ressort de suspension – Lexus RX XU30. Conseil :

Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 10

Retirez la roue.
Étape 11

Nettoyez les fixations des stabilisateurs.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 12

Détachez la fixation reliant le câble du capteur ABS à l'amortisseur.
Étape 13

Nettoyez les fixations du capteur ABS et du flexible de frein qui les relient à la jambe d'amortisseur.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 14

Débranchez le support du flexible de frein de l'entretoise de l'amortisseur.Dévissez la fixation du capteur ABS.Utilisez une douille n° 12.Utilisez une clé à cliquet.
Étape 15

Dévissez la fixation reliant la biellette à l'amortisseur.Utilisez une douille n° 17.Utilisez une clé à cliquet.
Étape 16

Retirez la barre stabilisatrice.
Étape 17

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 18

Dévissez la fixation inférieure assurant la connexion entre lа jambe d'amortisseur et le porte-fusée.Utilisez une clé mixte de No.21Utilisez une douille n° 21.Utilisez un porte-taraud.
Étape 19

Surélevez la fusée d'essieu.Servez vous d'un cric à transmission hydraulique.
Étape 20

Retirez les écroux de fixations.
Étape 21

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 22

Dévissez l'attache supérieure du support de l'amortisseur.

AUTODOC recommande:

Attention ! Tenez la jambe de suspension tout en dévissant les boulons de fixation. Lexus RX XU30
Étape 23

Retirez l'entretoise de suspension.
Étape 24

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : ressort de suspension – Lexus RX XU30. Conseil des experts d’AUTODOC :

Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 25

Compressez le ressort.
Étape 26

Lubrifiez la barre d'amortisseur.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 27

Retirez l'écrou de la tige de piston de l'entretoise.Utilisez une clé à chaine.Utilisez une douille n° 19.Utilisez une clé à cliquet.
Étape 28

Retirez le support de l'entretoise supérieure.Servez-vous d'un pied-de-biche.
Étape 29

Détendez le ressort hélicoïdal.
Étape 30

Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.

AUTODOC recommande:

Remplacement : ressort de suspension – Lexus RX XU30. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire.
Étape 31

Retirez le ressort.
Étape 32

Installez le ressort sur l'amortisseur.
Étape 33

Compressez le ressort.
Étape 34

Installez la coupelle, le manchon et la butée de suspension sur l'amortisseur.
Étape 35

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston.Utilisez une clé à chaine.Utilisez une douille n° 21.Utilisez une clé dynamométrique.Serrez-le jusqu'à 60 Nm.

Remplacement : ressort de suspension – Lexus RX XU30. Conseil d’AUTODOC :

Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 36

Lubrifiez la barre d'amortisseur.Utilisez de la graisse au cuivre.
Étape 37

Décompressez le ressort.
Étape 38

Retirez l'amortisseur prémonté.
Étape 39

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 40

Vissez l'attache supérieure du support de l'amortisseur.Ne serrez pas trop.

AUTODOC recommande:

Lexus RX XU30 - Pour éviter de vous blesser, tenez la jambe de suspension tout en vissant les boulons de fixation.
Étape 41

Nettoyez les supports de montage de l'amortisseur.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 42

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 43

Installez les boulons de fixation.
Étape 44

Vissez la fixation qui relie la jambe d'amortisseur à la fusée d'essieu.Utilisez une clé mixte de No.21.Utilisez une douille n° 21.
Étape 45

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:

Remplacement : ressort de suspension – Lexus RX XU30. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 46

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu.Utilisez une douille n° 21.Utilisez une clé dynamométrique.Serrez-le jusqu'à 90 Nm.
Étape 47

Nettoyez les fixations des stabilisateurs.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 48

Installez la barre stabilisatrice transversale.

Étape 49

Serrez la fixation reliant la biellette à l'amortisseur.Utilisez une douille n° 17.Utilisez une clé dynamométrique.Serrez-le jusqu'à 50 Nm.
Étape 50

Serrez la fixation de la conduite de frein.Vissez la fixation du capteur ABS.Utilisez une douille n° 12.Utilisez une clé à cliquet.
Étape 51

Connectez l'attache du câble du capteur ABS de l'entretoise de support de l'amortisseur.
Étape 52

Appliquez du produit sur les fixations de l'amortisseur.Utilisez de la graisse au cuivre.
Étape 53

Appliquez du produit sur la zone de contact entre le disque de frein et la jante.Utilisez de la graisse au cuivre.
Étape 54

Nettoyez la surface du disque de frein.Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:

Attendez quelques minutes après l'application.
Étape 55

Installez la roue.

Remplacement : ressort de suspension – Lexus RX XU30. Les professionnels recommandent :

Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 56

Vissez les boulons de la roue.Servez-vous d'une douille à choc pour roue N°21.
Étape 57

Abaissez la voiture et serrez les boulons de roue en ordre croisé.Servez-vous d'une douille à choc pour roue N°21.Utilisez une clé dynamométrique.Serrez-le jusqu'à 120 Nm.
Étape 58

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur.Utilisez une douille n° 14.Utilisez une clé dynamométrique.Serrez-le jusqu'à 50 Nm.
Étape 59

Lubrifiez les fixations de la coupelle d'amortisseur.Utilisez de la graisse au cuivre.
Étape 60

Installez le capuchon du support de la jambe de suspension.
Étape 61

Retirez la housse d'aile.
Étape 62

Fermez le capot.
Étape 63

Retirez les crics et les cales.
