Intervalle de remplacement recommandé pour la catégorie de pièces Jeu de mâchoires de frein : 100000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Classe A (W168) A 160 CDI (168.007), MERCEDES-BENZ Classe A (W168) A 170 CDI (168.008), MERCEDES-BENZ Classe A (W168) A 160 CDI (168.006), MERCEDES-BENZ Classe A (W168) A 170 CDI (168.009, 168.109), MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

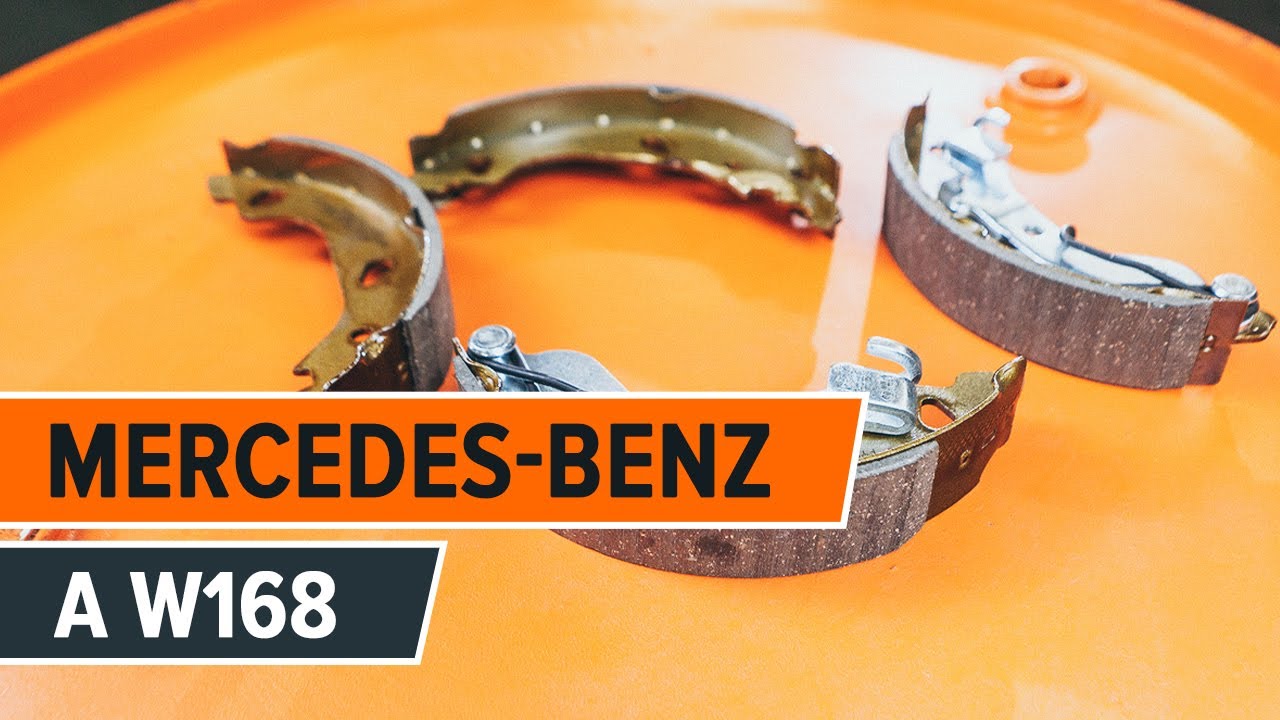

Comment remplacer un mâchoires de frein et tambour de sur MERCEDES (W168) [TUTORIEL AUTODOC]

Comment changer : mâchoires de frein arrière sur Mercedes W168 - Guide de remplacement

Toutes les pièces à remplacer : Mâchoires De Frein sur Classe A (W168) et autres modèles MERCEDES-BENZ

Produits alternatifs

Jeu de mâchoires de frein

Remplacement : mâchoires de frein – Mercedes W168. Outils dont vous avez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Graisse au cuivre

                      Douille d'entraînement n°30

                      Douille hexagonale n° h6.

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Pinces à bout rond

                      Pinces

                      Ciseau plat

                      Marteau

                      Maillet en caoutchouc

                      Pied-de-biche

                      Tournevis À Tête Plate

                      Cale de roue

Acheter des outils

Remplacement : mâchoires de frein – Mercedes W168. Les experts d'AUTODOC recommandent :

Effectuez le remplacement complet des plaquettes de frein pour chaque essieu. Ceci offre un freinage efficace.
La procédure de remplacement est la même pour les deux plaquettes du même axe.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : mâchoires de frein – Mercedes W168. Suivez les étapes suivantes :

Étape 1

Ouvrez le capot. Dévissez le bouchon du réservoir de liquide de frein.
Étape 2

Sécurisez les roues avec des cales.
Étape 3

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 4

Surèlevez l'arrière de la voiture et arrimez la.
Étape 5

Dévissez les boulons de la roue.

Remplacement : mâchoires de frein – Mercedes W168. AUTODOC recommande :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 6

Retirez la roue.
Étape 7

Nettoyez les fixations du tambour de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 8

Dévissez l'attache du tambour arrière. Utilisez la clé HEX n° H6. Utilisez une clé à cliquet.
Étape 9

Retirez le tambour de frein. Servez-vous d'un maillet en caoutchouc.
Étape 10

Retirez le capuchon de protection du moyeu de roue. Utilisez un tournevis plat.
Étape 11

Dévissez l'écrou de l'axe de moyeu de roue. Utilisez une douille n° 30. Utilisez une clé à cliquet.
Étape 12

Retirez l'écrou de fixation.

Étape 13

Retire le moyeu de roue. Servez-vous d'un pied-de-biche.
Étape 14

Retirez les clips de retenue des plaquettes de frein. Servez-vous de pinces à bout rond.
Étape 15

Retirez les deux plaquettes de frein du cylindre de frein à l'aide de l'ajusteur, en prenant soin de ne pas endommager les mâchoires. Servez-vous de pinces à bout rond.

Remplacement : mâchoires de frein – Mercedes W168. Conseil :
N'appuyez pas sur la pédale de frein après avoir retiré les sabots de frein arrière. Ceci ferait tomber le piston hors du cylindre de frein, et entrainerait une fuite de liquide de frein ainsi qu'une dépressurisation du système.
Étape 16

Relâchez le câble du frein de stationnement. Servez-vous de pinces à bout rond.
Étape 17

Retirez les ressorts de fixation des plaquettes de frein.
Étape 18

Retirez les deux plaquettes de leur support.
Étape 19

Démontez maintenant le ressort de maintien supérieur ainsi que le mécanisme de réglage. Utilisez des pinces.
Étape 20

Installez les ressorts de retenue supérieurs et le mécanisme de réglage sur les nouvelles mâchoires de frein.
Étape 21

Placez les mâchoires de frein de manière à ce que leurs bords intérieurs reposent sur la plaque d'ancrage.
Étape 22

Installez les ressorts de retenue des plaquettes de frein. Utilisez des pinces.
Étape 23

Sécurisez le cable du frein de stationnement.
Étape 24

Fixez les mâchoires de frein, ainsi que le dispositif de réglage du frein, au cylindre de roue.
Étape 25

Installez les clips de retenue des plaquettes de frein. Servez-vous de pinces à bout rond.
Étape 26

Installez le moyeu de roue.
Étape 27

Installez l'écrou de fixation.

Étape 28

Serrez le moyeu. Utilisez une douille n° 30. Utilisez une clé dynamométrique. Serrez-le jusqu'à 170 Nm.
Étape 29

Ressertissez l'écrou de retenue du moyeu de roue. Servez-vous d'un burin plat pour l'usinage des métaux. Servez-vous d'un marteau.
Étape 30

Installez le bouchon de protection du moyeu de roue. Servez-vous d'un maillet en caoutchouc.

Étape 31

Nettoyez le moyeu. Utilisez une brosse métallique. Traitez la surface de contact. Utilisez de la graisse au cuivre.
Étape 32

Installez un tambour de frein.
Étape 33

Serrez les fixations des tambours de frein. Utilisez un tournevis plat. Utilisez la clé HEX n° H6. Utilisez une clé dynamométrique. Serrez-le jusqu'à 10 Nm.
Étape 34

Nettoyez le siège de fixation de la jante. Utilisez une brosse métallique.

Étape 35

Appliquez du produit sur la surface de contact entre la jante et le tambour de frein. Utilisez de la graisse au cuivre.
Étape 36

Installez la roue.

Remplacement : mâchoires de frein – Mercedes W168. Conseil des experts d’AUTODOC :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 37

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 38

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 39

Retirez les crics et les cales.

Remplacement : mâchoires de frein – Mercedes W168. Les professionnels recommandent :
Vérifiez le niveau du liquide de frein dans le vase d'expansion et ajoutez-en si nécessaire.
Étape 40

Resserez le bouchon du réservoir de liquide de frein. Fermez le capot.
Étape 41

Ajustez l'espace entre les mâchoires de frein et le tambour sur la Mercedes W168 en pressant 10 à 15 fois sur la pédale de frein.
