Comment changer : ressort de suspension avant sur Toyota RAV4 III - Guide de remplacement
téléchargements:
6
Vues:
68
Important !
Cette procédure de remplacement peut être appliquée sur le modèle:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.

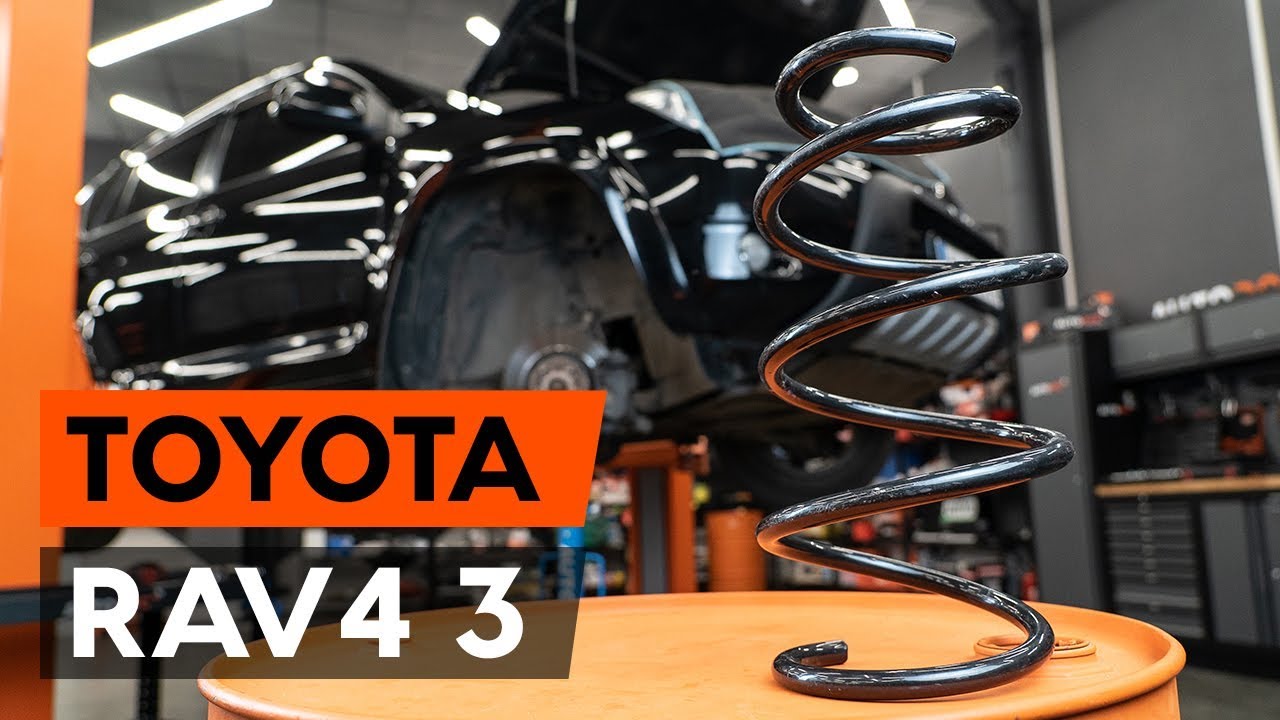

Comment remplacer ressort de suspension avant sur TOYOTA RAV 4 3 (XA30) [TUTORIEL AUTODOC]
Toutes les pièces à remplacer : Ressort d'Amortisseur sur RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) et autres modèles TOYOTA
Ressort de suspension
Produits alternatifs
Ressort de suspension
Brosse métallique
Aérosol WD-40
Nettoyant freins
Graisse au cuivre
Clé mixte de No.22
Douille d'entraînement n°14
Douille d'entraînement n°17
Douille d'entraînement n°19
Douille d'entraînement n°22
Douille longue à choc pour jantes No.21
Clé à cliquet
Clé dynamométrique
Porte-taraud
Bloque-poulie universel
Compresseur hydraulique de ressort d'amortisseur
Cric hydraulique téléscopique pour transmission
Couverture des ailes
Cale de roue
Remplacement : ressort de suspension – Toyota RAV4 III. Les professionnels recommandent :
- Les deux ressorts hélicoïdaux des suspensions avant doivent être changés en même temps.
- La procédure de remplacement est la même pour les deux ressorts hélicoïdaux des amortisseurs avant.
- Attention ! Arrêtez le moteur avant de commencer à travailler - Toyota RAV4 III.
Effectuez le remplacement dans l'ordre suivant:
- Étape 1
Ouvrez le capot. - Étape 2
Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture. - Étape 3
Nettoyez les fixations du support supérieur de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 4
Devissez la fixation supérieure du support d'amortisseur. Utilisez une douille n° 14. Utilisez une clé à cliquet. - Étape 5
Sécurisez les roues avec des cales. - Étape 6
Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21. - Étape 7
Surèlevez l'avant de la voiture et arrimez la. - Étape 8
Dévissez les boulons de la roue.AUTODOC recommande:Attention ! Tenez la roue en dévissant les boulons de fixation. Toyota RAV4 III - Étape 9
Retirez la roue. - Étape 10
Nettoyez les fixations des stabilisateurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 11
Dévissez l'écrou et retirez la barre stabilisatrice de l'entretoise de l'amortisseur. Utilisez une douille n° 17. Utilisez une clé à cliquet. - Étape 12
Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 13
Dévissez le collier de serrage flexible de frein de l'entretoise de l'amortisseur. Utilisez une douille n° 14. - Étape 14
Déconnectez les cables et le flexible de frein du support sur l'entretoise de l'amortisseur. - Étape 15
Dévissez la fixation inférieure assurant la connexion entre lа jambe d'amortisseur et le porte-fusée. Utilisez une clé mixte de No.22 Utilisez une douille n° 22. Utilisez une clé à cliquet. Utilisez un porte-taraud. - Étape 16
Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique. - Étape 17
Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur. - Étape 18
Dévissez l'attache supérieure du support de l'amortisseur.AUTODOC recommande:Toyota RAV4 III - Pour éviter de vous blesser, tenez la jambe d'amortisseur tout en dévissant les boulons de fixation. - Étape 19
Retirez l'entretoise de suspension. - Étape 20
Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.Remplacement : ressort de suspension – Toyota RAV4 III. Les experts d'AUTODOC recommandent :Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage. - Étape 21
Compressez le ressort. - Étape 22
Retirez la tête d'amortisseur. - Étape 23
Lubrifiez la barre d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 24
Retirez l'écrou de la tige de piston de l'entretoise. Servez-vous d'un bloque-poulie universel. Utilisez une douille n° 19. Utilisez une clé à cliquet. - Étape 25
Retirez le support de l'entretoise supérieure. - Étape 26
Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.AUTODOC recommande:Remplacement : ressort de suspension – Toyota RAV4 III. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire. - Étape 27
Détendez le ressort hélicoïdal. - Étape 28
Retirez le ressort. - Étape 29
Installez le ressort sur l'amortisseur. - Étape 30Compressez le ressort.Étape 31
Installez le soufflet ainsi qu'une butée sur l'amortisseur. - Étape 32
Installez la coupelle supérieure de l'amortisseur et son roulement. - Étape 33
Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Servez-vous d'un bloque-poulie universel. Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 47 Nm.Remplacement : ressort de suspension – Toyota RAV4 III. AUTODOC recommande :Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné. - Étape 34
Décompressez le ressort. - Étape 35
Lubrifiez la barre d'amortisseur. Utilisez de la graisse au cuivre.
