Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.2 D (ADE157_, ADE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.0 D-4D (ADE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

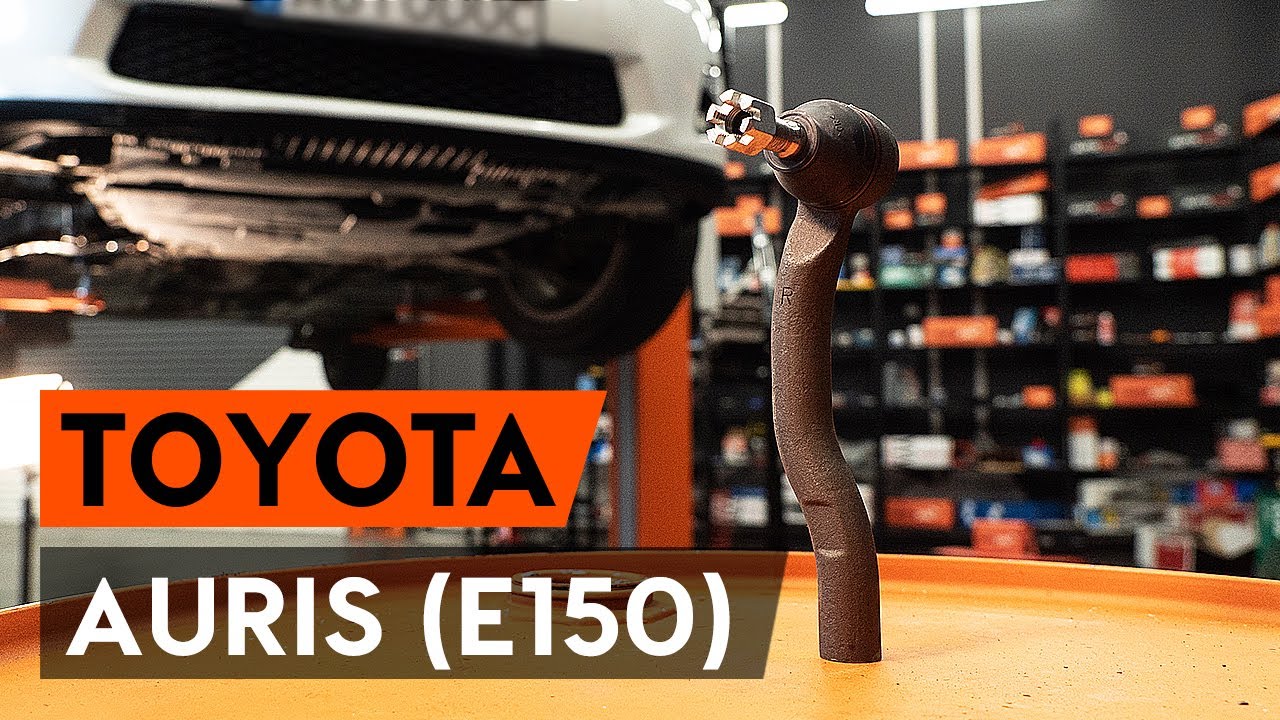

Comment remplacer des rotule de direction sur TOYOTA AURIS (E150) [TUTORIEL AUTODOC]

Comment changer : rotule de direction sur Toyota Auris E15 - Guide de remplacement

Produits alternatifs

Rotule de direction

Remplacement : rotule de direction – Toyota Auris E15. Outils dont vous aurez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.15

                      Clé mixte de No.19

                      Douille d'entraînement n°17

                      Douille d'entraînement n°19

                      Douille longue à choc pour jantes No.21

                      Clé dynamométrique

                      Porte-taraud

                      Pinces coupantes

                      Pied à coulisse

                      Pied-de-biche

                      Extracteur de joints à bille

                      Cale de roue

Acheter des outils

Remplacement : rotule de direction – Toyota Auris E15. AUTODOC recommande :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : rotule de direction – Toyota Auris E15. Ordre recommandé des étapes :

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

Remplacement : rotule de direction – Toyota Auris E15. Conseil d’AUTODOC :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5

Retirez la roue.
Étape 6

Retirez la goupille fendue. Servez-vous d'un pied-de-biche. Servez-vous de pinces de serrage.
Étape 7

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 8

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 17. Utilisez un porte-taraud.
Étape 9

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 10

Déserrez l'écrou de bloquage qui retient l'extrémité de la barre stabilisatrice à la barre stabilisatrice. Utilisez une clé mixte de No.19
Étape 11

Déconnectez l'extrémité de la barre de la fusée d'essieu. Servez-vous d'un extracteur de rotules.
Étape 12

Vissez l'extrémité hors de la barre.
Étape 13

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14

Vissez sur un nouveau tirant. Utilisez une clé mixte de No.19

Remplacement : rotule de direction – Toyota Auris E15. Conseil des experts d’AUTODOC :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 15

Vissez le contre-écrou de l'embout de biellette de direction. Utilisez une clé mixte de No.19
Étape 16

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 17

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 18

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 49 Nm.
Étape 19

Installez la goupille fendue. Servez-vous d'un pied-de-biche.
Étape 20

Serrez l'écrou de bloquage de l'extrémité de la barre. Utilisez une clé mixte de No.15 Utilisez une clé mixte de No.19 Utilisez une clé dynamométrique. Serrez-le jusqu'à 74 Nm.
Étape 21

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.
Étape 22

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 23

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : rotule de direction – Toyota Auris E15. AUTODOC recommande :
Attendez quelques minutes après l'application.
Étape 24

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. Toyota Auris E15
Étape 25

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°21.
Étape 26

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 103 Nm.

Remplacement : rotule de direction – Toyota Auris E15. Les professionnels recommandent :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 27

Retirez les crics et les cales.
