Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Passat B5 GP Break (3BG, 3B6) 1.9 TDI, VW Passat B5 GP Break (3BG, 3B6) 1.6, VW Passat B5 GP Break (3BG, 3B6) 2.0, VW Passat B5 GP Break (3BG, 3B6) 2.3 VR5, VW Passat B5 GP Break (3BG, 3B6) 1.8 T 20V, VW Passat B5 GP Break (3BG, 3B6) 2.8 4motion, VW Passat B5 GP Break (3BG, 3B6) 2.5 TDI, VW Passat B5 GP Break (3BG, 3B6) 2.5 TDI 4motion, VW Passat B5 GP Break (3BG, 3B6) 1.9 TDI 4motion, VW Passat B5 GP Break (3BG, 3B6) 2.0 4motion, VW Passat B5 GP Break (3BG, 3B6) 2.3 VR5 4motion, VW Passat B5 GP Break (3BG, 3B6) 4.0 W8 4motion, VW Passat B5 GP Break (3BG, 3B6) 2.0, VW Passat B5 GP Break (3BG, 3B6) 2.5 TDI 4motion, VW Passat B5 GP Break (3BG, 3B6) 2.5 TDI, VW Passat B5 GP Break (3BG, 3B6) 2.0 TDI … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

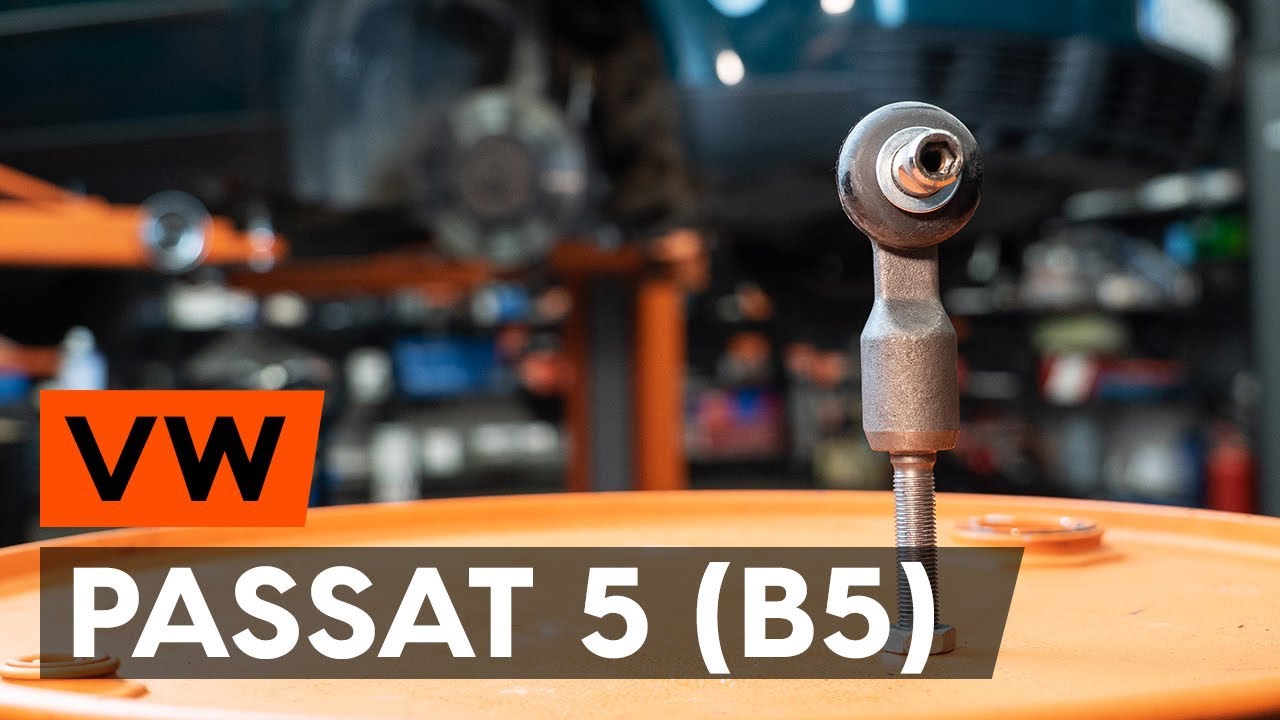

Comment remplacer des rotule de direction sur VW PASSAT 5 (B5) [TUTORIEL AUTODOC]

Comment changer : rotule de direction sur VW Passat B5 Variant - Guide de remplacement

Produits alternatifs

Rotule de direction

Remplacement : rotule de direction – VW Passat B5 Variant. Outils dont vous pourriez avoir besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.18

                      Clé mixte de No.22

                      Douille d'entraînement n°13

                      Douille d'entraînement n°15

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Marteau

                      Ciseau plat

                      Pied à coulisse

                      Cale de roue

Acheter des outils

Remplacement : rotule de direction – VW Passat B5 Variant. Les experts d'AUTODOC recommandent :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.
Attention : tous les travaux sur la voiture - VW Passat B5 Variant - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

Remplacement : rotule de direction – VW Passat B5 Variant. Conseil :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5

Retirez la roue.
Étape 6

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 8

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 15. Utilisez une clé à cliquet.
Étape 9

Retirez l'écrou de fixation.
Étape 10

Déconnectez l'extrémité de la barre de la fusée d'essieu. Servez-vous d'un burin plat pour l'usinage des métaux. Servez-vous d'un marteau.
Étape 11

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 12

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 13

Déserrez l'écrou de bloquage qui retient l'extrémité de la barre stabilisatrice à la barre stabilisatrice. Utilisez une clé mixte de No.18 Utilisez une clé mixte de No.22
Étape 14

Vissez l'extrémité hors de la barre.
Étape 15

Vissez sur un nouveau tirant.

Remplacement : rotule de direction – VW Passat B5 Variant. AUTODOC recommande :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 16

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 17

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 18

Appliquez du produit sur la partie filetée de la biellette de direction. Utilisez de la graisse au cuivre.
Étape 19

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 20

Vissez l'écrou de fixation reliant l'embout de biellette à la fusée d'essieu. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 21

Installez l'écrou de fixation.
Étape 22

Vissez l'écrou de fixation reliant l'embout de biellette à la fusée d'essieu. Utilisez une douille n° 15. Utilisez une clé à cliquet.
Étape 23

Serrez l'écrou de bloquage de l'extrémité de la barre. Utilisez une clé mixte de No.18 Utilisez une clé mixte de No.22 Utilisez une clé dynamométrique. Serrez-le jusqu'à 40 Nm.
Étape 24

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 15. Utilisez une clé dynamométrique. Serrez-le jusqu'à 45 Nm.
Étape 25

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 7 Nm.
Étape 26

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.
Étape 27

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 28

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : rotule de direction – VW Passat B5 Variant. Après avoir appliqué le spray, attendez quelques minutes.
Étape 29

Installez la roue.

Remplacement : rotule de direction – VW Passat B5 Variant. Les professionnels recommandent :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 30

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 31

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.

Remplacement : rotule de direction – VW Passat B5 Variant. Conseil des experts d’AUTODOC :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 32

Retirez les crics et les cales.
