Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

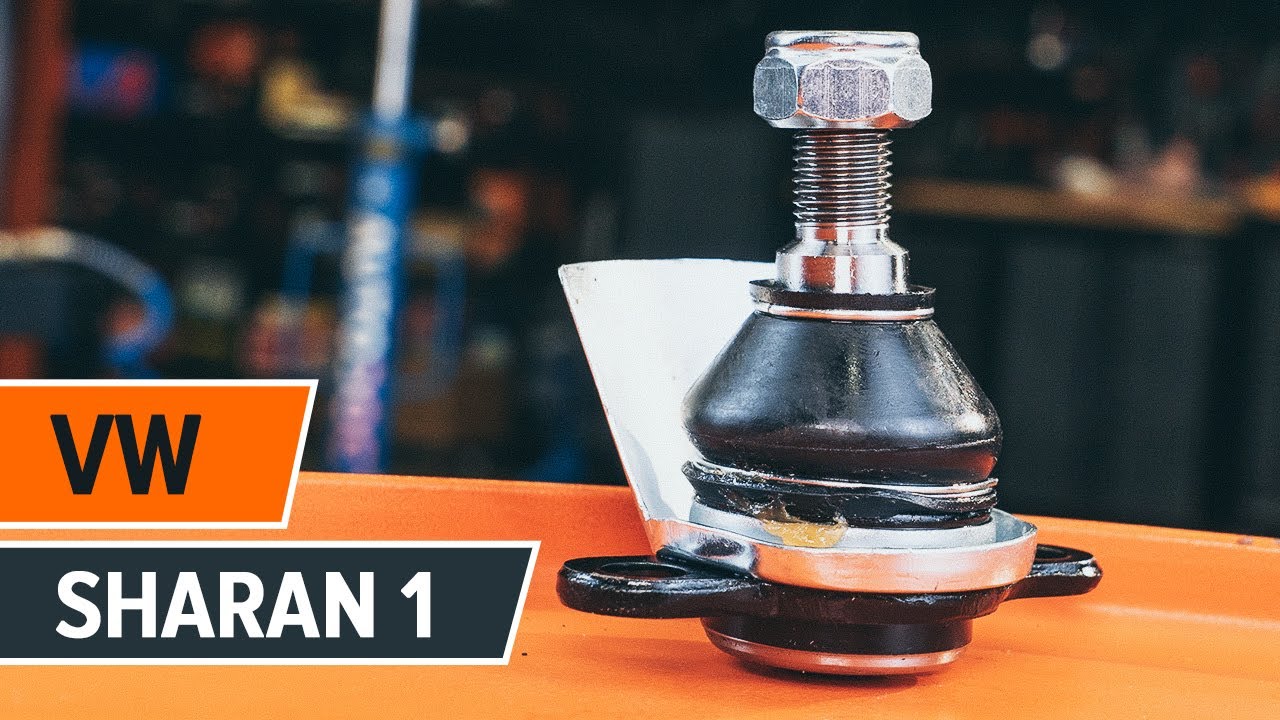

Comment remplacer une rotule de suspension avant sur VW SHARAN 1 [TUTORIEL AUTODOC]

Comment changer : rotule de suspension avant sur VW Sharan 1 - Guide de remplacement

Toutes les pièces à remplacer : Rotule de Suspension sur SHARAN (7M8, 7M9, 7M6) et autres modèles VW

Rotule de suspension

Vis de serrage, suspension articulée / rotule de suspension

Manchette, rotule de suspension

        Rotule de suspension pour VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI Diesel (90 CH)

        Rotule de suspension pour VW SHARAN (7M8, 7M9, 7M6) 2.0 Essence (115 CH)

        Rotule de suspension pour VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Essence (174 CH)

        Rotule de suspension pour VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro Essence (174 CH)

        Rotule de suspension pour VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI Diesel (110 CH)

        Rotule de suspension pour VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V Essence (150 CH)

        Rotule de suspension pour VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI Diesel (136 CH)

        Rotule de suspension pour VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V Essence (204 CH)

        Rotule de suspension pour VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI Diesel (115 CH)

Remplacement : rotule de suspension – VW Sharan 1. Liste des outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Lubrifiant céramique

                        Graisse au cuivre

                        Clé dynamométrique

                        Douille d'entraînement n°21

                        Douille d'entraînement n°22

                        Douille HEXagonale n° H8

                        Douille longue à choc pour jantes No.19

                        Extracteur de joints à bille

                        Clé à cliquet

                        Pied-de-biche

                        Cale de roue

Acheter des outils

Remplacement : rotule de suspension – VW Sharan 1. Conseil d’AUTODOC :

La procédure de remplacement est identique pour les joints à rotule droit et gauche.
Toutes les opérations doivent être conduites avec le moteur éteint.

Attention : tous les travaux sur la voiture - VW Sharan 1 - doivent être effectués avec le moteur éteint.

Étape 1

Sécurisez les roues avec des cales.

Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 3

Soulevez la voiture.

Remplacement : rotule de suspension – VW Sharan 1. Les experts d'AUTODOC recommandent :
Si vous utilisez un cric, assurez-vous qu'il repose sur une surface plane sans irrégularités.Assurez-vous aussi de fixer la voiture avec des chandelles.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. VW Sharan 1
Étape 5

Retirez la roue.
Étape 6

Nettoyez les fixations du joint à rotule. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Dévissez les fixations qui lient le joint à rotule au bras de contrôle de suspension. Utilisez une douille n° 21. Utilisez une clé à cliquet.
Étape 8

Débranchez le joint à rotule du bras de commande. Servez-vous d'un extracteur de rotules.
Étape 9

Dévissez les fixations du joint à rotule de la fusée d'essieu. Utilisez la clé HEX n° H8. Utilisez une clé à cliquet.
Étape 10

Retirez les écroux de fixations.
Étape 11

Détachez le joint à rotule de la fusée d'essieu. Servez-vous d'un pied-de-biche.
Étape 12

Retirez le joint rotule.
Étape 13

Nettoyez l'emplacement de montage de la rotule. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14

Installez un nouveau joint à rotule.

Remplacement : rotule de suspension – VW Sharan 1. Conseil d’AUTODOC :
Prenez garde à ne pas endommager la protection du joint.
Étape 15

Connectez le joint à rotule à la fusée d'essieu.

Étape 16

Installez les boulons de fixation.

Étape 17

Vissez les fixations reliant le joint à rotule du bras supérieur à la fusée d'essieu. Utilisez la clé HEX n° H8. Utilisez une clé à cliquet.
Étape 18

Attachez le joint à rotule au bras de contrôle.
Étape 19

Serrez les fixations reliant le joint à rotule au bras de commande. Utilisez une douille n° 22. Utilisez une clé dynamométrique. Serrez-le jusqu'à 30 Nm.+90°
Étape 20

Serrez les fixations reliant le joint à rotule à la fusée d'essieu. Utilisez la clé HEX n° H8. Utilisez une clé dynamométrique. Serrez-le jusqu'à 55 Nm.
Étape 21

Appliquez du produit sur les fixations de la rotule. Utilisez de la graisse au cuivre.
Étape 22

Nettoyez le siège de fixation de la jante. Utilisez une brosse métallique.
Étape 23

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez du lubrifiant céramique.
Étape 24

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : rotule de suspension – VW Sharan 1. Après avoir appliqué le spray, attendez quelques minutes.
Étape 25

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. VW Sharan 1
Étape 26

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 27

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 170 Nm.
Étape 28

Retirez les crics et les cales.
