Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
FORD Mondeo Mk3 Break (BWY) 1.8 16V, FORD Mondeo Mk3 Break (BWY) 2.0 16V, FORD Mondeo Mk3 Break (BWY) 2.5 V6 24V, FORD Mondeo Mk3 Break (BWY) 2.0 16V DI / TDDi / TDCi, FORD Mondeo Mk3 Break (BWY) 2.0 16V TDDi / TDCi, FORD Mondeo Mk3 Break (BWY) 2.0 TDCi, FORD Mondeo Mk3 Break (BWY) ST220, FORD Mondeo Mk3 Break (BWY) 1.8 SCi, FORD Mondeo Mk3 Break (BWY) 2.2 TDCi, FORD Mondeo Mk3 Break (BWY) 3.0 V6 24V … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

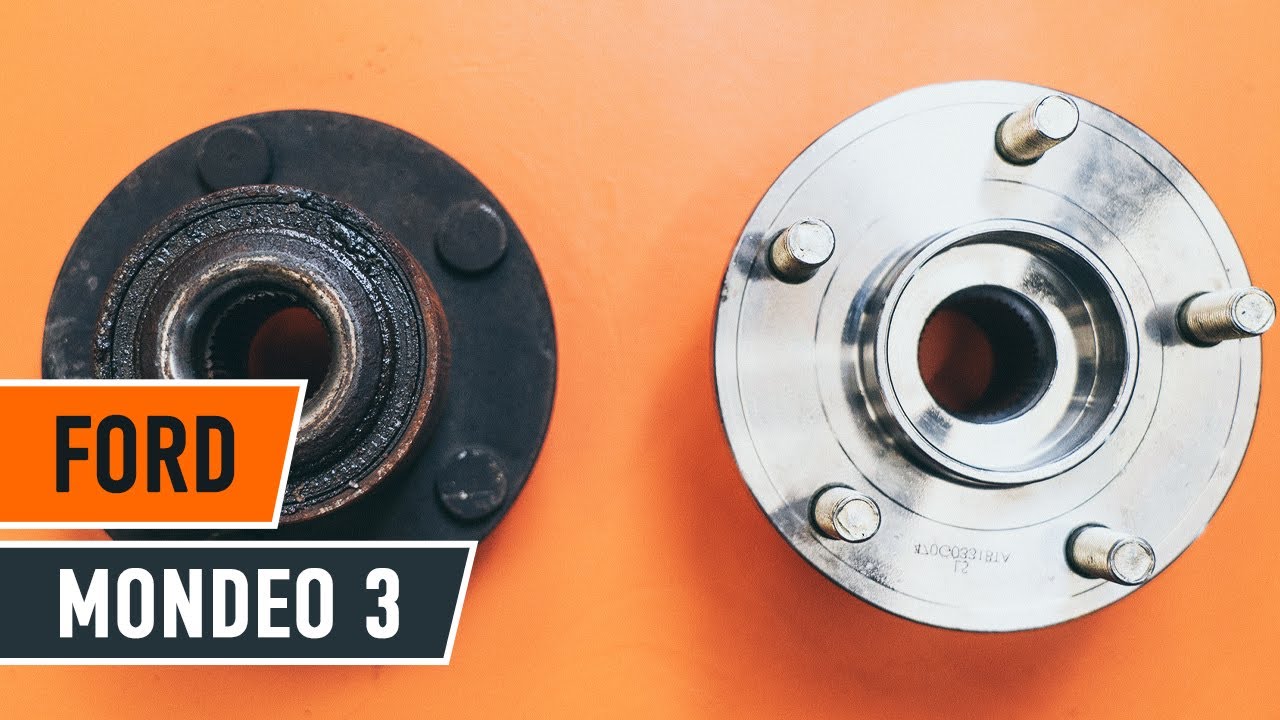

Comment remplacer des biellette de roulement de roues arrière tricesur une FORD MONDEO 3

Comment changer : roulement de roue arrière sur Ford Mondeo BWY - Guide de remplacement

Toutes les pièces à remplacer : Roulement de roue sur Mondeo Mk3 Break (BWY) et autres modèles FORD

Produits alternatifs

Kit de roulement de roue

Remplacement : roulement de roue – Ford Mondeo BWY. Outils dont vous aurez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Douille d'entraînement n°13

                      Mèche Torx T50

                      Douille longue à choc pour jantes No.19

                      Clé à cliquet

                      Clé dynamométrique

                      Tournevis À Tête Plate

                      Pied-de-biche

                      Maillet en caoutchouc

                      Cale de roue

Acheter des outils

Remplacement : roulement de roue – Ford Mondeo BWY. Conseil des experts d’AUTODOC :

Ne réutilisez pas l'ensemble de roulement de votre Ford Mondeo BWY.
La procédure de remplacement du roulement de moyeu de roue est identique sur les deux roues du même axe.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : roulement de roue – Ford Mondeo BWY. Ordre recommandé des étapes :

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 3

Surèlevez l'arrière de la voiture et arrimez la.

Étape 4

Dévissez les boulons de la roue.

Remplacement : roulement de roue – Ford Mondeo BWY. AUTODOC recommande :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5

Retirez la roue.
Étape 6

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 7

Nettoyez les fixations de l'étrier de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 8

Dévissez l'attache de l'étrier de frein. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 9

Retirez les goupilles de guidage de l'étrier de frein.

Étape 10

Retirez l'étrier de frein.

Remplacement : roulement de roue – Ford Mondeo BWY. Conseil d’AUTODOC :
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.Vérifiez le support de l'étrier de frein, ses vis de guidage et ses soufflets. Nettoyez-les. Remplacez-les si nécessaire.
Étape 11

Retirez les plaquettes de frein. Utilisez un tournevis plat.
Étape 12

Nettoyez les éléments de fixation du support des étriers de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 13

Dévissez l'attache du support d'étrier. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 14

Retirez les écroux de fixations (2 pièces).

Étape 15

Retirez le support d'étrier.
Étape 16

Retirez le disque de frein.
Étape 17

Nettoyez la fixation du moyeu de roue. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 18

Dévissez l'écrou de l'axe de moyeu de roue. Utilisez la mèche Torx T50. Utilisez une clé à cliquet.
Étape 19

Retirez les écroux de fixations.
Étape 20

Retirez le moyeu et le roulement puisqu'ils forment un bloc hermétique.

Remplacement : roulement de roue – Ford Mondeo BWY. Les experts d'AUTODOC recommandent :
Si besoin est, utilisez un maillet en caoutchouc.
Étape 21

Détachez le connecteur du capteur ABS. Utilisez un tournevis plat.
Étape 22

Retirez la protection de disques de frein.
Étape 23

Installez la protection de disques de frein.

Étape 24

Attachez le connecteur du capteur ABS.
Étape 25

Installez le nouveau moyeu de roue avec un roulement.
Étape 26

Installez les boulons de fixation.
Étape 27

Serrez le moyeu. Utilisez la mèche Torx T50. Utilisez une clé dynamométrique. Serrez-le jusqu'à 70 Nm.
Étape 28

Nettoyez le moyeu. Utilisez une brosse métallique. Traitez la surface de contact. Utilisez de la graisse au cuivre.
Étape 29

Installez le disque de frein.
Étape 30

Nettoyez le support de l'étrier de frein et retirez toute poussière et encrassement. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : roulement de roue – Ford Mondeo BWY. Après avoir appliqué le spray, attendez quelques minutes.
Étape 31

Installez le support de l'étrier de frein.
Étape 32

Installez les boulons de fixation (2 pièces).

Étape 33

Serrez le support de l'étrier de frein. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 55 Nm.
Étape 34

Installez les plaquettes de frein.

Remplacement : roulement de roue – Ford Mondeo BWY. Les professionnels recommandent :
Nettoyez les anciennes plaquettes de frein si vous voulez vous en servir.
Étape 35

Installez l'étrier de frein et fixez-le.
Étape 36

Vissez les tige-guides.

Étape 37

Serrez les fixations de l'étrier de frein. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 30 Nm.
Étape 38

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 39

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : roulement de roue – Ford Mondeo BWY. AUTODOC recommande :
Attendez quelques minutes après l'application.
Étape 40

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. Ford Mondeo BWY
Étape 41

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 42

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 90 Nm.
Étape 43

Retirez les crics et les cales.
