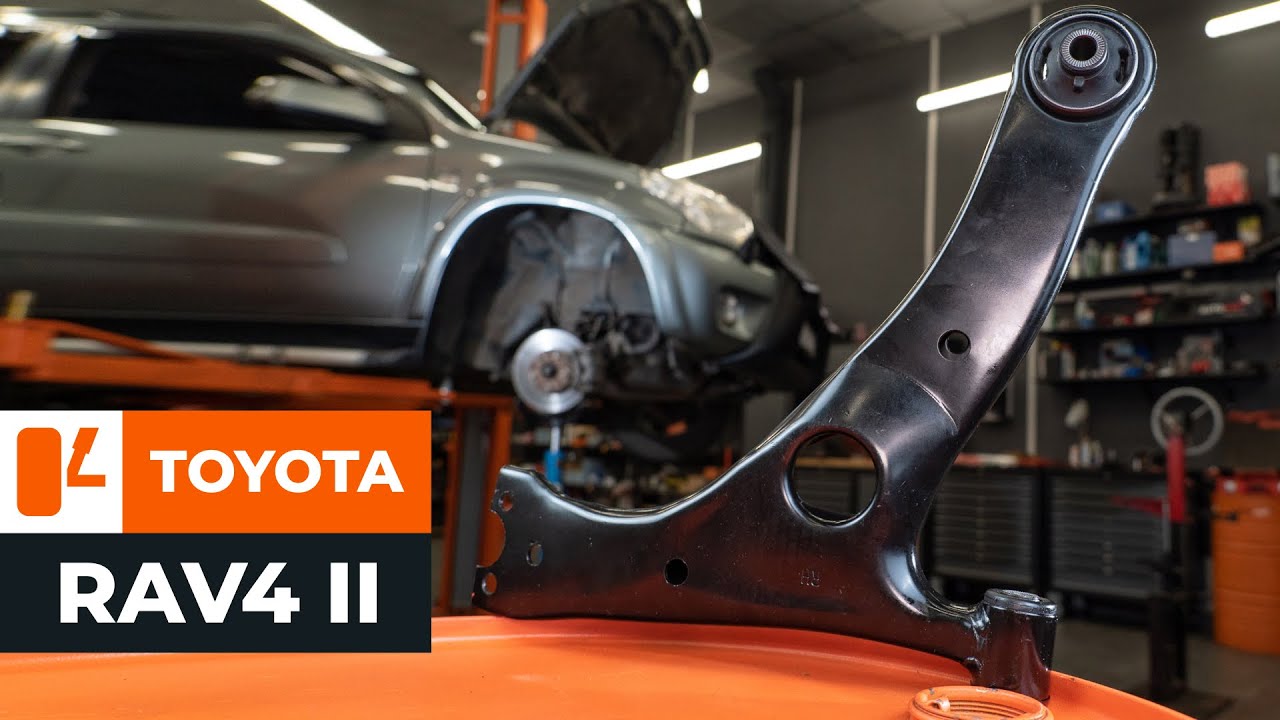

Comment changer : bras inférieur avant sur Toyota RAV4 II - Guide de remplacement
téléchargements:
14
Vues:
224
Important !
Cette procédure de remplacement peut être appliquée sur le modèle
Les étapes peuvent différer en fonction de la conception du véhicule.
:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Afficher plus
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Afficher plus
Comment remplacer un bras de suspension avant sur TOYOTA RAV4 II [TUTORIEL AUTODOC]
Toutes les pièces à remplacer : Bras de Suspension sur RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) et autres modèles TOYOTA
Produits alternatifs
Bras de suspension
Brosse métallique
Aérosol WD-40
Nettoyant freins
Lubrifiant céramique
Graisse au cuivre
Clé dynamométrique
Clé mixte de No.19
Douille d'entraînement n°17
Douille d'entraînement n°19
Douille longue à choc pour jantes No.19
Clé à cliquet
Pied-de-biche
Cric hydraulique téléscopique pour transmission
Cale de roue
Remplacement : bras inférieur avant – Toyota RAV4 II. AUTODOC recommande :
- La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
- Attention : tous les travaux sur la voiture - Toyota RAV4 II - doivent être effectués avec le moteur éteint.
Effectuez le remplacement dans l'ordre suivant:
- Étape 1Sécurisez les roues avec des cales.Étape 2
Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19. - Étape 3
Soulevez la voiture.Remplacement : bras inférieur avant – Toyota RAV4 II. Les experts d'AUTODOC recommandent :Si vous utilisez un cric, assurez-vous qu'il repose sur une surface plane sans irrégularités.Assurez-vous aussi de fixer la voiture avec des chandelles. - Étape 4
Dévissez les boulons de la roue.AUTODOC recommande:Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Toyota RAV4 II - Étape 5
Retirez la roue. - Étape 6
Nettoyez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 7
Dévissez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une clé mixte de No.19. Utilisez une douille n° 19. Utilisez une clé à cliquet. - Étape 8
Retirez l'écrou de fixation. - Étape 9
Nettoyez la fixation avant reliant le bras de suspension au cadre auxiliaire. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 10
Dévissez la fixation avant reliant le bras de suspension au cadre auxiliaire. Utilisez une clé mixte de No.19. - Étape 11
Nettoyez les fixations assurant la connexion entre le joint à rotule et le bras de contrôle de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 12
Dévissez les fixations reliant le joint à rotule au bras de commande. Utilisez une douille n° 17. Utilisez une clé à cliquet. - Étape 13
Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique. - Étape 14
Détachez le bras de suspension du joint à rotule. - Étape 15
Retirez l'écrou de fixation. - Étape 16
Retirez l'arbre. Servez-vous d'un pied-de-biche. - Étape 17
Nettoyez les sièges de montage des bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40. - Étape 18
Installez un arbre neuf.AUTODOC recommande:Remplacement : bras inférieur avant – Toyota RAV4 II. N'utilisez que des boulons et des écrous neufs pour l'installation. - Étape 19
Installez les boulons de fixation. - Étape 20
Retirez le support du dessous de la fusée d'essieu.AUTODOC recommande:Remplacement : bras inférieur avant – Toyota RAV4 II. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
