Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

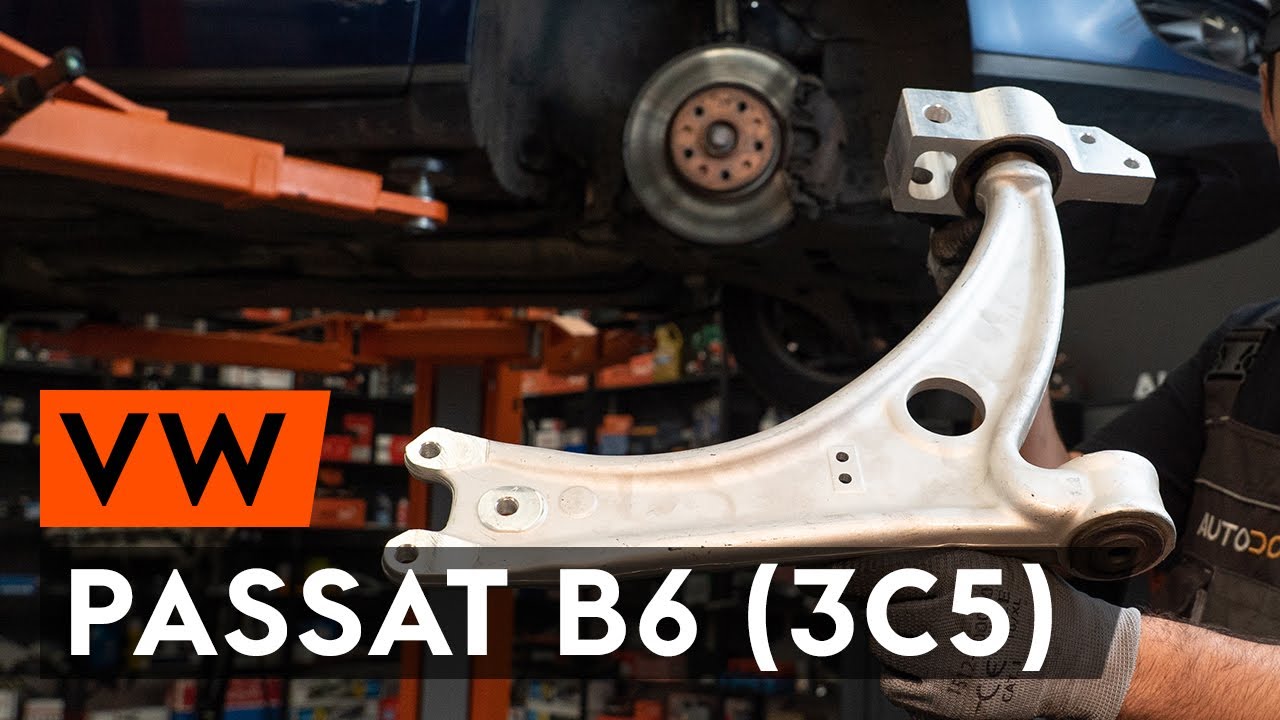

Comment remplacer un bras de suspension avant sur VW PASSAT B6 (3C5) [TUTORIEL AUTODOC]

Comment changer : bras inférieur avant sur VW Passat 3C B6 Variant - Guide de remplacement

Toutes les pièces à remplacer : Bras de Suspension sur Passat Variant (3C5) et autres modèles VW

Bras de suspension

Kit bras de suspension

Biellette de barre stabilisatrice

        Bras de suspension pour VW Passat Variant (3C5) 2.0 TDI Diesel (120 CH)

        Bras de suspension pour VW Passat Variant (3C5) 1.6 FSI Essence (115 CH)

        Bras de suspension pour VW Passat Variant (3C5) 2.0 FSI Essence (150 CH)

        Bras de suspension pour VW Passat Variant (3C5) 1.9 TDI Diesel (105 CH)

        Bras de suspension pour VW Passat Variant (3C5) 2.0 TDI 16V Diesel (140 CH)

        Bras de suspension pour VW Passat Variant (3C5) 1.6 Essence (102 CH)

        Bras de suspension pour VW Passat Variant (3C5) 2.0 TDI Diesel (122 CH)

        Bras de suspension pour VW Passat Variant (3C5) 2.0 TDI Diesel (136 CH)

        Bras de suspension pour VW Passat Variant (3C5) 2.0 TDI Diesel (170 CH)

Remplacement : bras inférieur avant – VW Passat 3C5. Liste des outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Douille d'entraînement n°13

                        Douille d'entraînement n°16

                        Douille d'entraînement n°18

                        Mèche Torx T25

                        Douille longue à choc pour jantes No.17

                        Clé à cliquet

                        Clé dynamométrique

                        Porte-taraud

                        Pied-de-biche

                        Cale de roue

Acheter des outils

Remplacement : bras inférieur avant – Passat Variant B6. Les experts d'AUTODOC recommandent :

La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : bras inférieur avant – VW Passat B6 3C Variant. Suivez les étapes suivantes :

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

Remplacement : bras inférieur avant – Passat 3C5. Conseil :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5

Retirez la roue.
Étape 6

Défaites les attaches du carénage sous moteur. Utilisez une douille n° 13. Utilisez la mèche Torx T25. Utilisez une clé à cliquet.
Étape 7

Retirez le carénage sous moteur.
Étape 8

Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

AUTODOC recommande:
Remplacement : bras inférieur avant – Passat B6 3C Variant. Après avoir appliqué le spray, attendez quelques minutes.Portez des lunettes de protection.
Étape 9

Dévissez l'attache du bras avant. Utilisez une douille n° 18. Utilisez un porte-taraud.
Étape 10

Dévissez la fixation arrière reliant le bras de suspension à la carrosserie. Utilisez une douille n° 18. Utilisez un porte-taraud.
Étape 11

Dévissez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une douille n° 16. Utilisez un porte-taraud.
Étape 12

Retirez la fixation arrière du bras de suspension (2 pièces).
Étape 13

Dévissez les fixations qui lient le joint à rotule au bras de contrôle de suspension. Utilisez une douille n° 16. Utilisez un porte-taraud.
Étape 14

Retirez la fixation avant du bras de suspension.
Étape 15

Retirez la fixation arrière du bras de suspension.
Étape 16

Retirez l'arbre. Servez-vous d'un pied-de-biche.
Étape 17

Nettoyez les sièges de fixations et le filetage du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 18

Installez un arbre neuf. Servez-vous d'un pied-de-biche.

Remplacement : bras inférieur avant – VW Passat Variant B6. AUTODOC recommande :
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.Prenez garde à ne pas endommager la protection du joint.
Étape 19

Installez la fixation avant du bras.
Étape 20

Vissez l'attache du bras avant. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 21

Installez la fixation arrière du bras de commande (2 pièces).
Étape 22

Vissez la fixation arrière reliant le bras de suspension à la carrosserie. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 23

Installez la fixation arrière du bras de commande.

Étape 24

Vissez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une douille n° 16. Utilisez une clé à cliquet.
Étape 25

Resserrez les fixations de la rotule. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 60 Nm.
Étape 26

Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique.
Étape 27

Serrez la fixation avant reliant le bras de commande au sous-châssis. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 70 Nm.+180°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 28

Serrez la fixation arrière qui raccorde le bras à la carrosserie. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 70 Nm.+180°

Remplacement : bras inférieur avant – Passat 3C5. Conseil des experts d’AUTODOC :
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 29

Serrez la fixation arrière qui raccorde le bras au châssis. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 50 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 30

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:
Abaissez le cric à transmission hydraulique progressivement, sans à-coups, pour éviter d'endommager les montages et les mécanismes.
Étape 31

Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.
Étape 32

Remettez en place le carénage sous moteur.
Étape 33

Serrez les fixations du carénage sous moteur. Utilisez une douille n° 13. Utilisez la mèche Torx T25. Utilisez une clé à cliquet.
Étape 34

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 35

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : bras inférieur avant – Passat B6 3C Variant. Conseil d’AUTODOC :
Attendez quelques minutes après l'application.
Étape 36

Installez la roue.

Remplacement : bras inférieur avant – VW Passat 3C B6 Variant. Les professionnels recommandent :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 37

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 38

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 39

Retirez les crics et les cales.
