Intervalle de remplacement recommandé pour la catégorie de pièces Disque de frein : 50000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle Les étapes peuvent différer en fonction de la conception du véhicule. :
BMW 5 Berline (E39) 520i, BMW 5 Berline (E39) 525tds, BMW 5 Berline (E39) 523i, BMW 5 Berline (E39) 528i, BMW 5 Berline (E39) 535i, BMW 5 Berline (E39) 525 td, BMW 5 Berline (E39) 530 d, BMW 5 Berline (E39) 520 d, BMW 5 Berline (E39) 525 d, BMW 5 Berline (E39) 520 i, BMW 5 Berline (E39) 530 d, BMW 5 Berline (E39) 525 i, BMW 5 Berline (E39) 520 i, BMW 5 Berline (E39) 520i … Afficher plus

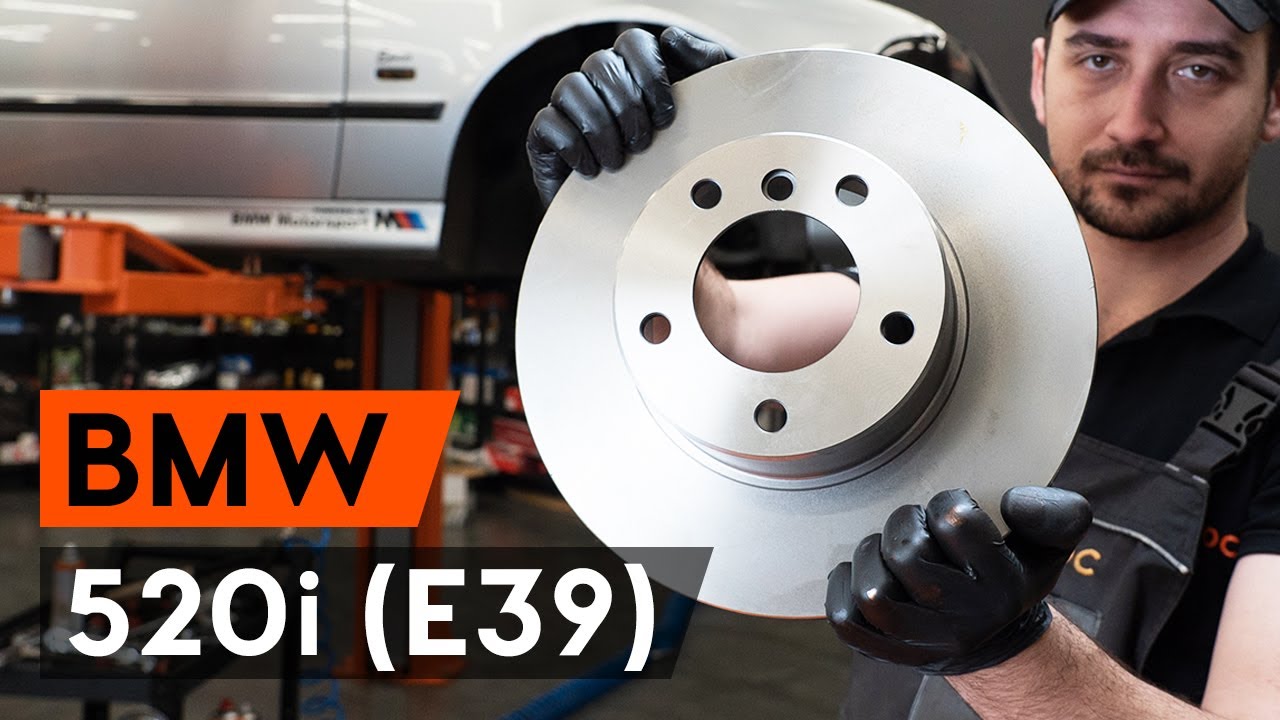

Comment remplacer des disques de frein avant sur BMW 520i (E39) [TUTORIEL AUTODOC]

Comment changer : disques de frein avant sur BMW E39 - Guide de remplacement

Toutes les pièces à remplacer : Disque de frein sur 5 Berline (E39) et autres modèles BMW

Produits alternatifs

Disque de frein

82B0032 RIDEX Disque de frein

37,20 EUR

Boutique

BAR22159 Barum Disque de frein

37,20 EUR

Boutique

SKBM-2031 STARK Disque de frein

38,76 EUR

Boutique

DDF834 FERODO Disque de frein

39,16 EUR

Boutique

B2441V LPR Disque de frein

42,66 EUR

Boutique

BDC4623 QUINTON HAZELL Disque de frein

43,20 EUR

Boutique

BG3043 DELPHI Disque de frein

49,04 EUR

Boutique

09.6924.11 BREMBO Disque de frein

50,95 EUR

Boutique

0 986 478 848 BOSCH Disque de frein

54,90 EUR

Boutique

150.1284.20 ZIMMERMANN Disque de frein

55,12 EUR

Boutique

Remplacement : disques de frein – BMW E39. Liste des outils dont vous aurez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Douille hexagonale n° h6.

                      Douille hexagonale n° h7.

                      Douille d'entraînement n°18

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Repousse piston pour étrier de frein

                      Tournevis à impact

                      Pied-de-biche

                      Couverture des ailes

                      Cale de roue

Acheter des outils

Remplacement : disques de frein – BMW E39. Les experts d'AUTODOC recommandent :

Remplacez les disques de frein sur une BMW E39 par jeu complet pour chaque essieu, quel que soit l'état des composants. Ceci assurera un freinage équilibré.
La procédure de remplacement est la même pour les deux disques du même axe.
Lors du changement des disques de frein, remplacez toujours les plaquettes de frein.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : disques de frein – BMW E39. Suivez les étapes suivantes :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.

Étape 3

Détachez la conduite d'air du boîtier du filtre d'habitacle.
Étape 4

Déclipsez le couvercle du filtre d'habitacle.
Étape 5

Retirez le couvercle du compartiment du filtre habitacle.
Étape 6

Retirez le joint du boîtier du filtre d'habitacle.
Étape 7

Retirez le compartiment du filtre à air de l'habitacle.
Étape 8

Dévissez le bouchon du réservoir de liquide de frein.
Étape 9

Sécurisez les roues avec des cales.
Étape 10

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 11

Surèlevez l'avant de la voiture et arrimez la.
Étape 12

Dévissez les boulons de la roue.

Remplacement : disques de frein – BMW E39. Conseil d’AUTODOC :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 13

Retirez la roue.
Étape 14

Retirez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 15

Dévissez l'attache de l'étrier de frein. Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 16

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 17

Retirez le ressort de retenue de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 18

Retirez l'étrier de frein.

Remplacement : disques de frein – BMW E39. Les experts d'AUTODOC recommandent :
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.Vérifiez le support de l'étrier de frein, ses vis de guidage et ses soufflets. Nettoyez-les. Remplacez-les si nécessaire.
Étape 19

Retirez les plaquettes de frein.
Étape 20

Nettoyez les éléments de fixation du support des étriers de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 21

Dévissez l'attache du support d'étrier. Utilisez une douille n° 18. Utilisez un porte-taraud.
Étape 22

Retirez le support d'étrier.
Étape 23

Nettoyez les fixations du disque de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 24

Dévissez l'attache du disque de frein. Utilisez la clé HEX n° H6. Servez-vous d'un tournevis à impact.
Étape 25

Retirez le disque de frein.
Étape 26

Nettoyez le moyeu. Utilisez une brosse métallique.
Étape 27

Traitez la surface de contact. Utilisez de la graisse au cuivre.
Étape 28

Installez le disque de frein.
Étape 29

Serrez l'attache du disque de frein. Utilisez la clé HEX n° H6. Utilisez une clé dynamométrique. Serrez-le jusqu'à 16 Nm.
Étape 30

Nettoyez le support de l'étrier de frein et retirez toute poussière et encrassement. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : disques de frein – BMW E39. Après avoir appliqué le spray, attendez quelques minutes.
Étape 31

Installez le support de l'étrier de frein.
Étape 32

Serrez le support de l'étrier de frein. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 110 Nm.
Étape 33

Lubrifiez le piston de l'étrier de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : disques de frein – BMW E39. Conseil :
Attendez quelques minutes après l'application.
Étape 34

Appuyez sur le piston de l'étrier de roue. Servez-vous d'un repousse piston pour étrier de frein.
Étape 35

Installez les plaquettes de frein.
Étape 36

Installez l'étrier de frein et fixez-le. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 30 Nm.
Étape 37

Installez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein.
Étape 38

Installez le ressort de retenue de l'étrier de frein.
Étape 39

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 40

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : disques de frein – BMW E39. Conseil des experts d’AUTODOC :
Attendez quelques minutes après l'application.
Étape 41

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. BMW E39
Étape 42

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 43

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.

Remplacement : disques de frein – BMW E39. AUTODOC recommande :
Vérifiez le niveau du liquide de frein dans le vase d'expansion et ajoutez-en si nécessaire.
Étape 44

Resserez le bouchon du réservoir de liquide de frein.

AUTODOC recommande:
BMW E39 – Sans démarrer le moteur, appuyez sur la pédale de frein plusieurs fois jusqu'à ce qu'elle soit bien ferme.
Étape 45

Installez le compartiment du filtre à air de l'habitacle.
Étape 46

Réinstallez le joint du boîtier du filtre d'habitacle.
Étape 47

Réinstalez le couvercle du compartiment du filtre habitacle. Assurez-vous d'entendre le clic qui confirme que la pièce est fermement en place.
Étape 48

Clipsez le couvercle du filtre d'habitacle.
Étape 49

Installez le boîtier du conduit d'air.
Étape 50

Retirez la housse d'aile.

Étape 51

Fermez le capot.
Étape 52

Retirez les crics et les cales.
