Intervalle de remplacement recommandé pour la catégorie de pièces Disque de frein : 50000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI, VW PASSAT Variant (3B6) 1.8 T, VW PASSAT Variant (3B6) 1.8 4motion, VW PASSAT Variant (3B6) 2.8, VW PASSAT Variant (3B6) 2.8 … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

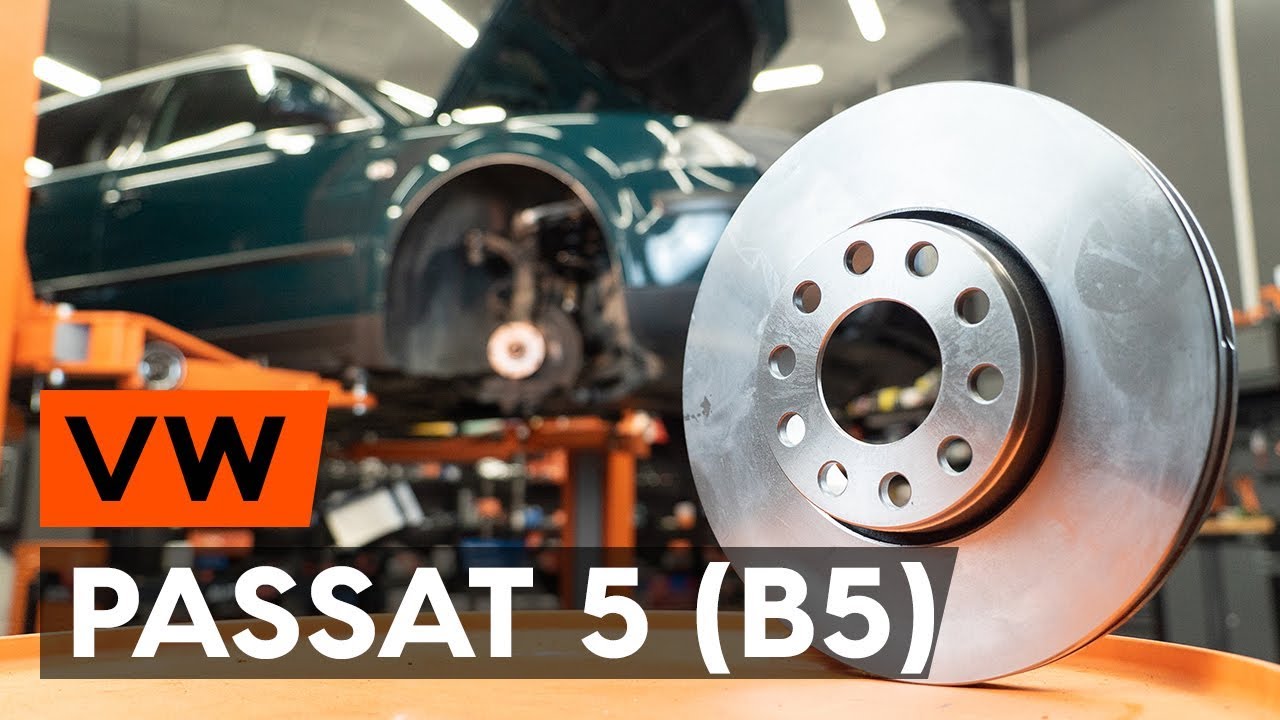

Comment remplacer des disques de frein avant sur VW PASSAT 5 (B5) [TUTORIEL AUTODOC]

Comment changer : disques de frein avant sur VW Passat B5 Variant - Guide de remplacement

Toutes les pièces à remplacer : Disque de frein sur PASSAT Variant (3B6) et autres modèles VW

Disque de frein

        Disque de frein pour VW PASSAT Variant (3B6) 1.9 TDI Diesel (130 CH)

        Disque de frein pour VW PASSAT Variant (3B6) 1.6 Essence (102 CH)

        Disque de frein pour VW PASSAT Variant (3B6) 2.0 Essence (115 CH)

        Disque de frein pour VW PASSAT Variant (3B6) 2.3 VR5 Essence (170 CH)

        Disque de frein pour VW PASSAT Variant (3B6) 1.8 T 20V Essence (150 CH)

        Disque de frein pour VW PASSAT Variant (3B6) 2.8 4motion Essence (193 CH)

        Disque de frein pour VW PASSAT Variant (3B6) 2.5 TDI Diesel (150 CH)

        Disque de frein pour VW PASSAT Variant (3B6) 2.5 TDI 4motion Diesel (150 CH)

        Disque de frein pour VW PASSAT Variant (3B6) 1.9 TDI 4motion Diesel (130 CH)

Remplacement : disques de frein – VW Passat B5 Variant. Outils dont vous avez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Douille d'entraînement n°18

                        Douille hexagonale n° h7.

                        Douille longue à choc pour jantes No.17

                        Repousse piston pour étrier de frein

                        Clé à cliquet

                        Clé dynamométrique

                        Porte-taraud

                        Pied-de-biche

                        Cale de roue

Acheter des outils

Remplacement : disques de frein – VW Passat B5 Variant. Les experts d'AUTODOC recommandent :

Remplacez les disques de frein sur une VW Passat B5 Variant par jeu complet pour chaque essieu, quel que soit l'état des composants. Ceci assurera un freinage équilibré.
La procédure de remplacement est la même pour les deux disques du même axe.
Lors du changement des disques de frein, remplacez toujours les plaquettes de frein.
Attention ! Arrêtez le moteur avant de commencer à travailler - VW Passat B5 Variant.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Ouvrez le capot. Dévissez le bouchon du réservoir de liquide de frein.
Étape 2

Sécurisez les roues avec des cales.
Étape 3

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 4

Surèlevez l'avant de la voiture et arrimez la.
Étape 5

Dévissez les boulons de la roue.

Remplacement : disques de frein – VW Passat B5 Variant. Conseil :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 6

Retirez la roue.
Étape 7

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 8

Retirez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 9

Dévissez l'attache de l'étrier de frein. Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 10

Débranchez le capteur électrique d'ABS. Déconnectez le connecteur du capteur d'usure de plaquette de frein. Servez-vous d'un pied-de-biche.

Attention!
Tous les véhicules ne sont pas dotés de palpeur d'usure.
Étape 11

Retirez le ressort de retenue de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 12

Retirez l'étrier de frein.

Remplacement : disques de frein – VW Passat B5 Variant. AUTODOC recommande :
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.Vérifiez le support de l'étrier de frein, ses vis de guidage et ses soufflets. Nettoyez-les. Remplacez-les si nécessaire.
Étape 13

Retirez les plaquettes de frein.
Étape 14

Nettoyez les éléments de fixation du support des étriers de frein. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 15

Dévissez l'attache du support d'étrier. Utilisez une douille n° 18. Utilisez une clé à cliquet. Utilisez un porte-taraud.
Étape 16

Retirez le support d'étrier.
Étape 17

Retirez le disque de frein. Nettoyez le moyeu. Utilisez une brosse métallique. Traitez la surface de contact. Utilisez de la graisse au cuivre.
Étape 18

Installez le disque de frein.
Étape 19

Nettoyez le support de l'étrier de frein et retirez toute poussière et encrassement. Utilisez une brosse métallique. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : disques de frein – VW Passat B5 Variant. Après avoir appliqué le spray, attendez quelques minutes.
Étape 20

Installez le support de l'étrier de frein.
Étape 21

Serrez le support de l'étrier de frein. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 22

Lubrifiez le piston de l'étrier de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : disques de frein – VW Passat B5 Variant. Conseil d’AUTODOC :
Attendez quelques minutes après l'application.
Étape 23

Appuyez sur le piston de l'étrier de roue. Servez-vous d'un repousse piston pour étrier de frein.
Étape 24

Installez les plaquettes de frein.
Étape 25

Installez l'étrier de frein et fixez-le. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 25 Nm.
Étape 26

Installez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein.
Étape 27

Connectez le capteur électrique d'ABS. Connectez le connecteur du capteur d'usure de la plaquette de frein.
Étape 28

Installez le ressort de retenue de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 29

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 30

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : disques de frein – VW Passat B5 Variant. Après avoir appliqué le spray, attendez quelques minutes.
Étape 31

Installez la roue.

Remplacement : disques de frein – VW Passat B5 Variant. Conseil des experts d’AUTODOC :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 32

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 33

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 34

Retirez les crics et les cales.

AUTODOC recommande:
Important ! Remplacement : disques de frein – VW Passat B5 Variant. Vérifiez le niveau du liquide de frein dans le réservoir et rajoutez-en si nécessaire.
Étape 35

Resserez le bouchon du réservoir de liquide de frein.

Remplacement : disques de frein – VW Passat B5 Variant. Les professionnels recommandent :
Sans démarrer le moteur, pressez à plusieurs reprises sur la pédale de frein jusqu'à ce que vous sentiez une résistance.
Étape 36

Fermez le capot.
