Intervalle de remplacement recommandé pour la catégorie de pièces Plaquettes de frein : 30000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI, VW PASSAT Variant (3B6) 1.8 T, VW PASSAT Variant (3B6) 1.8 4motion, VW PASSAT Variant (3B6) 2.8, VW PASSAT Variant (3B6) 2.8, VW PASSAT Variant (3B6) 2.8 4motion … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

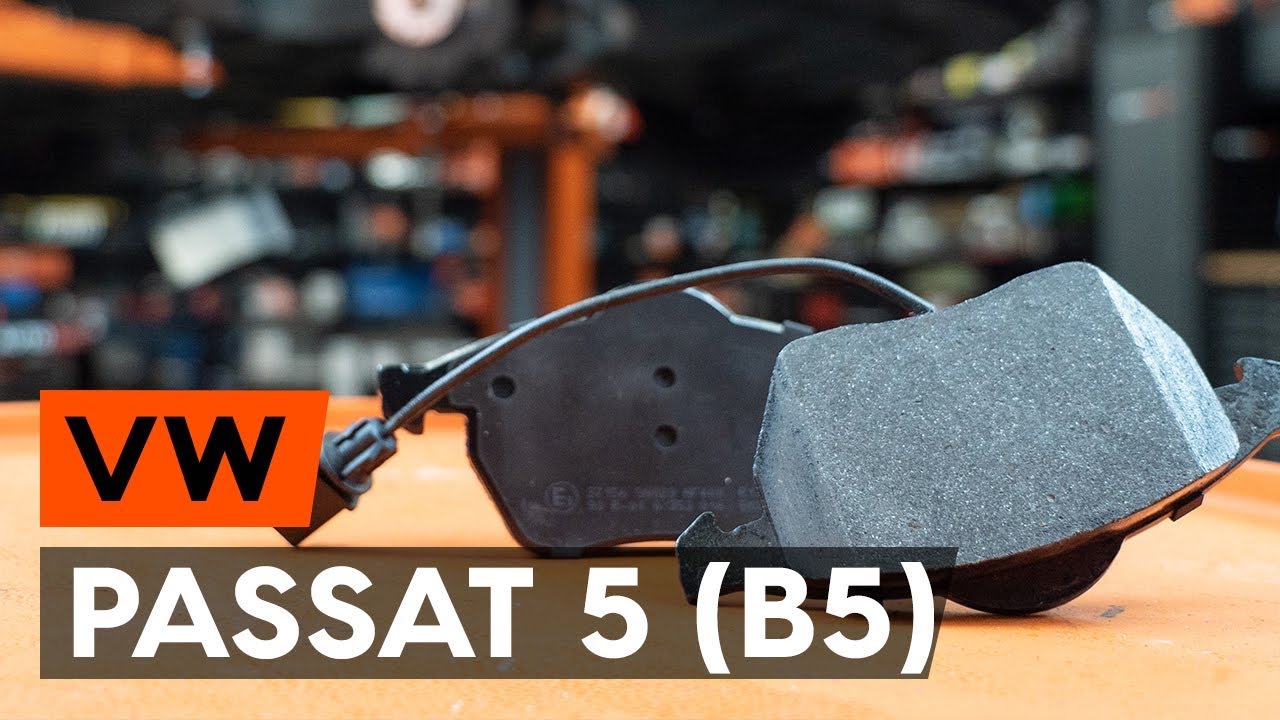

Comment remplacer des plaquettes de frein avant sur VW PASSAT 5 (B5) [TUTORIEL AUTODOC]

Comment changer : plaquettes de frein avant sur VW Passat B5 Variant - Guide de remplacement

Toutes les pièces à remplacer : Plaquette de frein sur PASSAT Variant (3B6) et autres modèles VW

Plaquettes de frein

        Plaquettes de frein pour VW PASSAT Variant (3B6) 1.9 TDI Diesel (130 CH)

        Plaquettes de frein pour VW PASSAT Variant (3B6) 1.6 Essence (102 CH)

        Plaquettes de frein pour VW PASSAT Variant (3B6) 2.0 Essence (115 CH)

        Plaquettes de frein pour VW PASSAT Variant (3B6) 2.3 VR5 Essence (170 CH)

        Plaquettes de frein pour VW PASSAT Variant (3B6) 1.8 T 20V Essence (150 CH)

        Plaquettes de frein pour VW PASSAT Variant (3B6) 2.8 4motion Essence (193 CH)

        Plaquettes de frein pour VW PASSAT Variant (3B6) 2.5 TDI Diesel (150 CH)

        Plaquettes de frein pour VW PASSAT Variant (3B6) 2.5 TDI 4motion Diesel (150 CH)

        Plaquettes de frein pour VW PASSAT Variant (3B6) 1.9 TDI 4motion Diesel (130 CH)

Remplacement : plaquettes de frein – VW Passat B5 Variant. Liste des outils dont vous aurez besoin :

                        Nettoyant freins

                        Pâte anti-grincements

                        Graisse au cuivre

                        Douille hexagonale n° h7.

                        Douille longue à choc pour jantes No.17

                        Repousse piston pour étrier de frein

                        Clé à cliquet

                        Clé dynamométrique

                        Pied-de-biche

                        Cale de roue

Acheter des outils

Remplacement : plaquettes de frein – VW Passat B5 Variant. AUTODOC recommande :

Effectuez le remplacement complet des plaquettes de frein pour chaque essieu. Ceci offre un freinage efficace.
La procédure de remplacement est la même pour les deux plaquettes du même axe.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : plaquettes de frein – VW Passat B5 Variant. Suivez les étapes suivantes :

Étape 1

Ouvrez le capot. Dévissez le bouchon du réservoir de liquide de frein.
Étape 2

Sécurisez les roues avec des cales.
Étape 3

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 4

Surèlevez l'avant de la voiture et arrimez la.
Étape 5

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. VW Passat B5 Variant
Étape 6

Retirez la roue.
Étape 7

Séparez les plaquettes de frein. Servez-vous d'un pied-de-biche.
Étape 8

Retirez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 9

Dévissez l'attache de l'étrier de frein. Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 10

Débranchez le capteur électrique d'ABS. Déconnectez le connecteur du capteur d'usure de plaquette de frein. Servez-vous d'un pied-de-biche.

Attention!
Tous les véhicules ne sont pas dotés de palpeur d'usure.
Étape 11

Retirez le ressort de retenue de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 12

Retirez l'étrier de frein.

Remplacement : plaquettes de frein – VW Passat B5 Variant. AUTODOC recommande :
Attachez l'étrier à la suspension ou à la caisse à l'aide d'un fil de fer, sans débrancher le flexible de frein afin d'éviter la dépressurisation du système.Assurez-vous que l'étrier de frein n'est pas accroché sur le flexible de frein.N'appuyez pas sur la pédale de frein après le retrait de l'étrier de frein. Le piston pourrait tomber du cylindre de frein, et entrainer une fuite de liquide de frein et une dépressurisation du système.Vérifiez le support de l'étrier de frein, ses vis de guidage et ses soufflets. Nettoyez-les. Remplacez-les si nécessaire.
Étape 13

Retirez les plaquettes de frein.

Remplacement : plaquettes de frein – VW Passat B5 Variant. Conseil :
Mesurez l'épaisseur des disques de frein. Si la limite est atteinte, la pièce doit être remplacée.
Étape 14

Appliquez du produit sur la zone de contact entre les plaquettes de frein et le support d'étrier de frein. Servez-vous d'une pâte anti-grincement.
Étape 15

Lubrifiez le piston de l'étrier de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : plaquettes de frein – VW Passat B5 Variant. Après avoir appliqué le spray, attendez quelques minutes.
Étape 16

Appuyez sur le piston de l'étrier de roue. Servez-vous d'un repousse piston pour étrier de frein.

Remplacement : plaquettes de frein – VW Passat B5 Variant. Conseil d’AUTODOC :
Assurez-vous que la surface du disque est propre avant d'installer les plaquettes.
Étape 17

Installez les plaquettes de frein neuves.

Remplacement : plaquettes de frein – VW Passat B5 Variant. Les professionnels recommandent :
Assurez-vous que les plaquettes sont installées garnitures face au disque.
Étape 18

Installez l'étrier de frein et fixez-le. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 25 Nm.
Étape 19

Installez les bouchons anti-poussière des goupilles de guidage de l'étrier de frein.
Étape 20

Connectez le capteur électrique d'ABS. Connectez le connecteur du capteur d'usure de la plaquette de frein.
Étape 21

Installez le ressort de retenue de l'étrier de frein. Servez-vous d'un pied-de-biche.
Étape 22

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 23

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : plaquettes de frein – VW Passat B5 Variant. Après avoir appliqué le spray, attendez quelques minutes.
Étape 24

Installez la roue.

Remplacement : plaquettes de frein – VW Passat B5 Variant. Conseil des experts d’AUTODOC :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 25

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 26

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 27

Retirez les crics et les cales.

AUTODOC recommande:
Important ! Remplacement : plaquettes de frein – VW Passat B5 Variant. Vérifiez le niveau du liquide de frein dans le réservoir et rajoutez-en si nécessaire.
Étape 28

Resserez le bouchon du réservoir de liquide de frein.

AUTODOC recommande:
VW Passat B5 Variant – Sans démarrer le moteur, appuyez sur la pédale de frein plusieurs fois jusqu'à ce qu'elle soit bien ferme.
Étape 29

Fermez le capot.

AUTODOC recommande:
Ralentissez doucement pendant les premiers 150 à 200 km après un remplacement de plaquettes de frein. Evitez les freinages inutiles ou brusques.
