Intervalle de remplacement recommandé pour la catégorie de pièces Filtre à air : 12 month / 15000 km

Important !

Cette procédure de remplacement peut être appliquée sur le modèle Les étapes peuvent différer en fonction de la conception du véhicule. :
BMW 5 Berline (E60) 530 d, BMW 5 Berline (E60) 525 d, BMW 5 Berline (E60) 530d, BMW 5 Berline (E60) 530 xd, BMW 5 Berline (E60) 525 d, BMW 5 Berline (E60) 525 d, BMW 5 Berline (E60) 530 d, BMW 5 Berline (E60) 530 xd, BMW 5 Berline (E60) 525xd, BMW 5 Berline (E60) 525d xDrive, BMW 5 Berline (E60) 530 d xDrive, BMW 5 Berline (E60) 530 d … Afficher plus

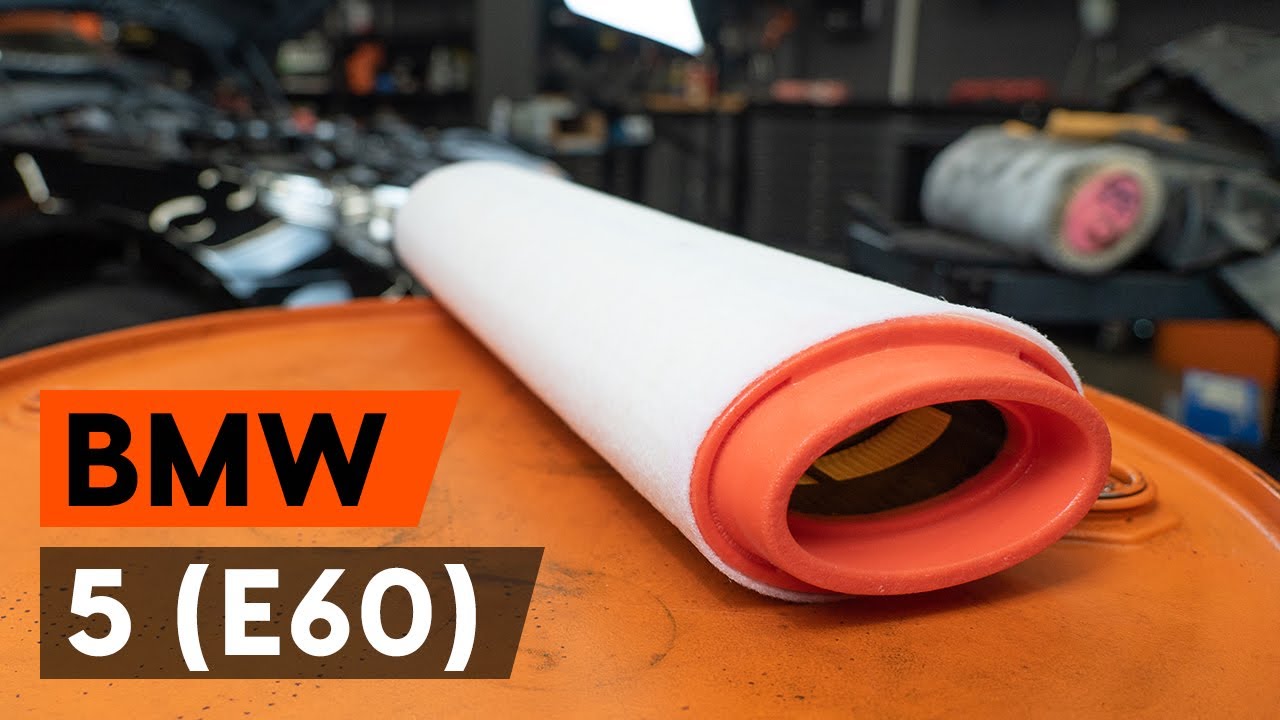

Comment remplacer un filtre à air sur BMW E60 [TUTORIEL AUTODOC]

Comment changer : filtre à air sur BMW E60 - Guide de remplacement

Toutes les pièces à remplacer : Filtre à Air sur 5 Berline (E60) et autres modèles BMW

Produits alternatifs

Filtre à air

Remplacement : filtre à air – BMW E60. Outils dont vous avez besoin :

                      Douille d'entraînement n°13

                      Douille hexagonale n° H5

                      Mèche Torx T25

                      Mèche Torx T40

                      Clé à cliquet

                      Tournevis phillips

                      Outil d'extraction de clips

                      Pinces multiprises

                      Serviette microfibres

                      Couverture des ailes

Acheter des outils

Remplacement : filtre à air – BMW E60. Conseil d’AUTODOC :

Suivez les conditions, recommandations et critères d'opération recommandés par le fabriquant.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : filtre à air – BMW E60. Ordre recommandé des étapes :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Dévissez les fixations du couvercle du support de la jambe d'amortisseur. Servez-vous d'un tournevis Phillips. Utilisez un outil d'extraction de clips.
Étape 4

Retirez les bouchons de protection de l'attache d'installation de l'amortisseur.
Étape 5

Déclipsez le couvercle du filtre d'habitacle.
Étape 6

Dévissez les attaches du couvercle du boîtier du filtre d'habitacle. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 7

Dévissez les fixations de la partie inférieure du boîtier du filtre d'habitacle. Utilisez la mèche Torx T25. Utilisez une clé à cliquet.
Étape 8

Retirez le couvercle du compartiment du filtre habitacle.

Remplacement : filtre à air – BMW E60. Conseil :
Ne forcez pas en retirant la pièce. Vous risqueriez de l'endommager.
Étape 9

Déclipsez le couvercle du filtre d'habitacle.
Étape 10

Dévissez les attaches du couvercle du boîtier du filtre d'habitacle. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 11

Retirez le couvercle du compartiment du filtre habitacle.

AUTODOC recommande:
Remplacement : filtre à air – BMW E60. Veillez à positionner correctement l'élément filtrant. Évitez qu'il ne s'aligne mal.
Étape 12

Détachez les connecteurs des capteurs de climatisation.
Étape 13

Retirez le joint du boîtier du filtre d'habitacle.
Étape 14

Dévissez les fixations de la partie inférieure du boîtier du filtre d'habitacle. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 15

Retirez la partie inférieure du boîtier du filtre d'habitacle.
Étape 16

Couvrez les conduits d'air des filtres d'habitacle avec un chiffon en microfibre pour empêcher la saleté et la poussière de pénétrer.
Étape 17

Dévissez les fixations des traverses diagonales. Utilisez la mèche Torx T40. Utilisez une clé à cliquet.
Étape 18

Retirez la traverse diagonale.
Étape 19

Dévissez les attaches du cache moteur. Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 20

Retirez le couvercle du moteur.

AUTODOC recommande:
Remplacement : filtre à air – BMW E60. Pour ne pas endommager la pièce lorsque vous la retirez, ne forcez pas trop.
Étape 21

Déconectez l'attache du tuyau d'admission d'air. Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 22

Déconnectez le tuyau d'admission d'air du boitier du filtre à air.
Étape 23

Desserrez les trois vis de fixation du couvercle de filtre à air. Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 24

Dévissez les fixations de la partie arrière du capot du moteur. Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 25

Retirez la partie arrière du capot du moteur.
Étape 26

Desserrez le bouchon du filtre à huile.
Étape 27

Retirez le bouchon du bec de remplissage d'huile.
Étape 28

Retirez le couvercle du filtre.
Étape 29

Installez le bouchon du bec de remplissage d'huile.
Étape 30

Retirez l'élément filtrant du compartment du filtre. Servez-vous de pinces pour pompe à eau.
Étape 31

Nettoyez le couvercle de filtre à air et le boitier.

Remplacement : filtre à air – BMW E60. Les professionnels recommandent :
Avant cela, recouvrez les conduites d'air, le capteur de débit d'air (s'il y en a un) et la vanne d'étranglement avec un chiffon propre.
Étape 32

Insérez un nouvel élément filtrant dans le compartiment du filtre. Assurez-vous que le cadre du filtre s'insère de manière ferme dans le boitier.

Remplacement : filtre à air – BMW E60. Conseil d’AUTODOC :
Vérifiez que l'élément filtrant est correctement positionné. Ne le tordez pas.BMW E60 - Il est important de n'utiliser que des filtres de haute qualité.Pendant l'installation, assurez-vous que la poussière et les saletés ne pénètrent pas dans le boitier de filtre à air.
Étape 33

Retirez le bouchon du bec de remplissage d'huile.
Étape 34

Réinstallez le couvercle du filtre à air. Fixez-le.
Étape 35

Installez le bouchon du bec de remplissage d'huile.

Étape 36

Serrez le bouchon du filtre à huile.
Étape 37

Vissez les trois vis de fixation du couvercle de filtre à air. Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 38

Connectez le tuyau d'admission d'air au boitier du filtre à air.
Étape 39

Vissez la fixation sur le tuyau d'entrée d'air. Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 40

Remettez en place la partie arrière du capot du moteur.
Étape 41

Vissez les fixations de la partie arrière du capot du moteur. Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 42

Installez le couvercle du moteur et sécurisez-le.

Remplacement : filtre à air – BMW E60. AUTODOC recommande :
Assurez-vous que le cache moteur est bien en place. Il ne faut pas qu'il soit déplacé de manière incompatible avec les attaches de guidage.Attention ! Ne forcez pas trop lors de l'installation. Vous pourriez endommager les fixations de la voiture. BMW E60
Étape 43

Vissez les attaches du cache moteur. Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 44

Installez la traverse diagonale.
Étape 45

Vissez les fixations des traverses diagonales. Utilisez la mèche Torx T40. Utilisez une clé à cliquet.
Étape 46

Retirez le chiffon en microfibre des conduits d'air des filtres d'habitacle.
Étape 47

Remettez en place la partie inférieure du boîtier du filtre d'habitacle.
Étape 48

Vissez les fixations de la partie inférieure du boîtier du filtre d'habitacle. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 49

Attachez les connecteurs des capteurs de climatisation.
Étape 50

Réinstalez le couvercle du compartiment du filtre habitacle. Assurez-vous d'entendre le clic qui confirme que la pièce est fermement en place.

AUTODOC recommande:
Attention ! Pour ne pas endommager les fixations de la voiture lors de l'installation, ne forcez pas trop. BMW E60
Étape 51

Clipsez le couvercle du filtre d'habitacle.
Étape 52

Vissez les attaches du couvercle du boîtier du filtre d'habitacle. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 53

Réinstalez le couvercle du compartiment du filtre habitacle. Assurez-vous d'entendre le clic qui confirme que la pièce est fermement en place.

AUTODOC recommande:
Attention ! Ne forcez pas trop lors de l'installation. Vous pourriez endommager les fixations de la voiture. BMW E60
Étape 54

Clipsez le couvercle du filtre d'habitacle.
Étape 55

Vissez les attaches du couvercle du boîtier du filtre d'habitacle. Utilisez une douille n° 13. Utilisez une clé à cliquet.
Étape 56

Vissez les fixations de la partie inférieure du boîtier du filtre d'habitacle. Utilisez la mèche Torx T25. Utilisez une clé à cliquet.
Étape 57

Installez les bouchons de protection sur l'attache d'installation de l'amortisseur.
Étape 58

Vissez les fixations du couvercle du support de la jambe d'amortisseur. Servez-vous d'un tournevis Phillips.
Étape 59

Réinstallez le joint du boîtier du filtre d'habitacle.
Étape 60

Retirez la housse d'aile.
Étape 61

Fermez le capot.
